點動控制的詳細解說

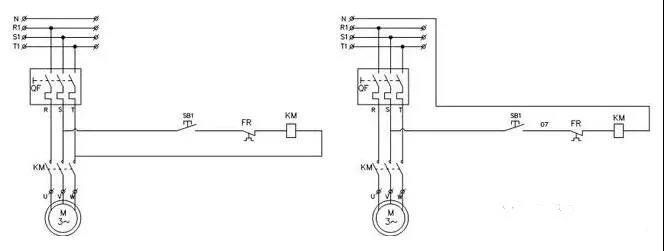

1) 點動控制的電氣原理圖：

對電氣原理圖的詳解：N零線，R1、S1、T1為三相進線電源，QF為空氣開關，SB1為自復位按鈕，F(xiàn)R為熱繼電器的常閉點（此處為DZ108-20空開的常開觸點），KM為接觸器，3M~為三相異步電動機。

備注：電氣原理圖左面接觸器線圈電壓為AC380V，右圖線圈電壓為AC220V.

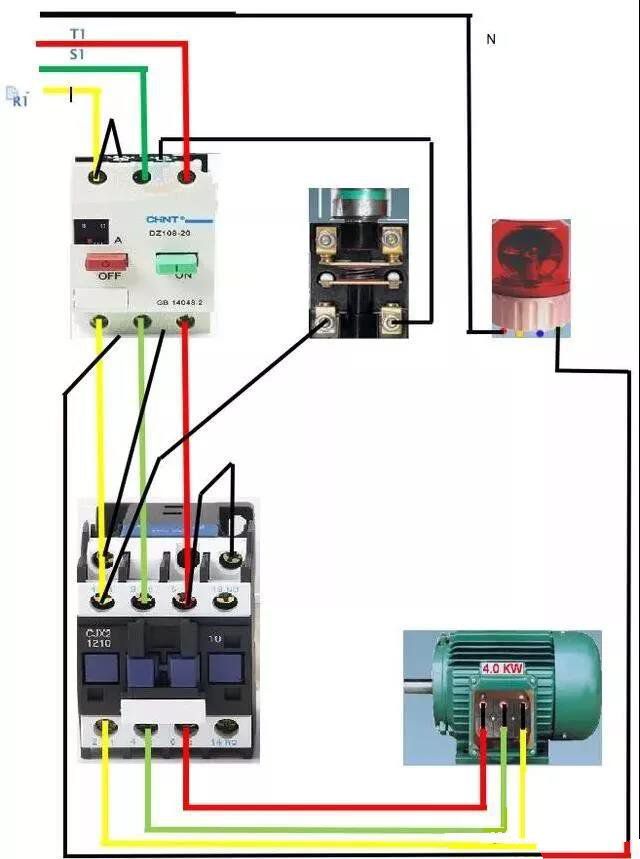

2） 點動控制的實物連線圖：

下面對點動控制的實物連線圖進行詳解：

首先將DZ108-20空開的綠色按鈕按下，此時按下自復位按鈕SB1，控制回路電流導通，接觸器吸合，從而三相異步電動機運轉。當松開自復位按鈕SB1時，控制回路電流斷開，接觸器隨即斷開，三相異步電動機停止運轉。如果三相異步電動機超負荷運轉導致電流過載，空開就會自動斷開，此時，紅色按鈕進去，綠色按鈕彈出來，控制回路斷開，同時三相電隨即斷開，電動機停止運轉，起到過載保護功能，此時，空開常閉點閉合，跳閘報警指示燈報警，通知用戶此回路出線問題。

備注：此實物連接圖中選用的空開為DZ108-20型，接觸器為CJX2-1210，線圈電壓為AC380V，選接觸器時線圈電壓千萬不要選錯，切記切記，報警燈線圈電壓為AC220V.
