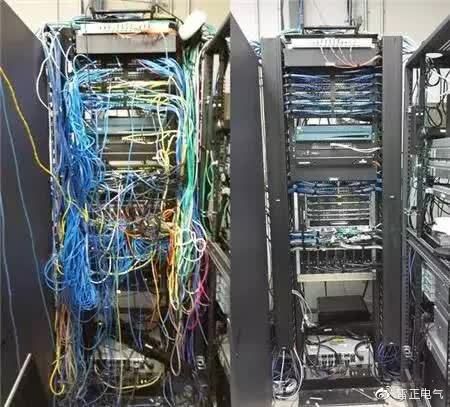

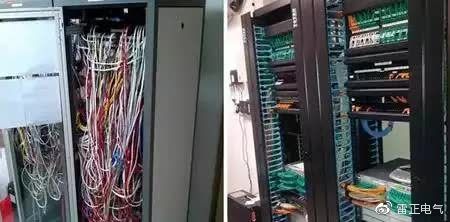

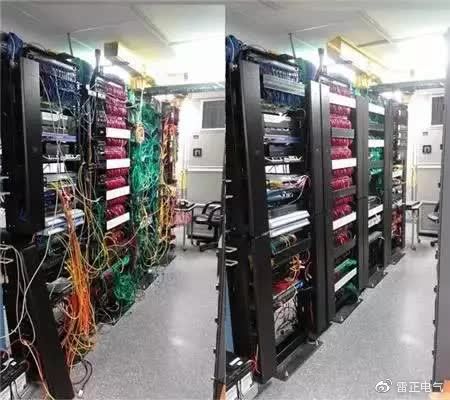

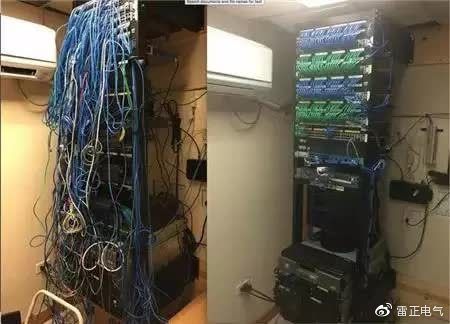

只要掌握了布線規律，再亂也能理清楚~

布線有什么規律？

一般宜采取從線路末端開始向線路端頭方向施工的方法。具體的說，即先從最末端的燈頭或插座開始布線，使沿線各導線向配電箱、配電盤處匯集。這樣做法的好處在于能方便清理歸接各用電器具的回路，避免歸接入配電箱（盤）時產生混亂和遺漏，同時，也能方便在穿線或入電箱時預留出適當長度的導線，減少電線的損耗率。

1制作線管吊桿

敷設線管可根據地形采用不同的吊件或吊桿來固定線管。如線管是沿墻體或樓底表面敷設，可采用成品吊件（管碼）直接固定在墻體或樓底面上；如線管是懸掛式敷設，則要用吊桿來固定。吊桿一般用角鐵制作，吊桿形狀可根據承吊線管形式及數量制成T型、I型、Ⅱ型。T型吊桿供線管作垂直排列吊裝，I型供數量不多的線管作水平排列吊裝之用，Ⅱ型供較多數量的管線作水平排列吊裝之用。

2線管的裁、彎和套絲

a.裁管

一條線管定尺為4m，裁管時要“先長后短”，即先裁長尺寸的線管，后裁短尺寸的線管，這樣能減少線管的損耗率。裁管時割管器的進刀量每次不可太深，以進刀后旋轉刀片不太吃力為準。刀片沿線管外徑旋轉1-2周后進一次刀，并需在割管前在切口處滴上機油潤滑，以延長刀片的壽命。

b.彎管

裁好尺寸的線管應先將需彎曲的線管彎好后方可進行套絲工作，否則會在彎管時將已套好絲的螺紋碰壞。彎管前還需將要彎兩個彎以上的線管穿上鐵絲，然后再彎。

線管的彎曲，最好使用彎管器，在常溫中可直接用于彎曲的彎管器規格有20.25.30mm三種，超過30mm直徑的線管彎曲時需用專用設備或在管內灌沙加溫才能完成。在沒有彎管器，而且又是彎小于20mm規格線管的情況下，可利用線管夾固閘中的彎管孔，進行彎管。操作時要注意線管彎曲半徑不能太?。楣軓匠叽绲牧叮趶澢兄鸩揭苿佑昧Φ闹吸c，用力需均勻，避免將線管彎癟。

c.套絲

線管套絲可用專用絲板器具，也可用水管套絲機，前者輕便、后者較笨重，但后者能調節刀片以適應各種管徑的套絲，且在套絲時較為省力。套絲時要不斷將機油滴在絲刀上、保持潤滑減輕阻力，當套不動時，可退一下刀讓鐵屑碎排出便可順利進行。套完絲要將管口用圓銼銼平，以免在穿電線時將電線刮傷。

3線管安裝

在鋪設線管的途徑上，按每隔1.5-2.5m的距離裝上吊件或吊桿。將線管口套上膠護嘴，管中穿上牽引細鐵絲，裝上接頭或接線盒。用管碼將線管固定在吊件或吊桿上，用接頭或接線盒連結各段線管，使其成一整體管路。

將各分支回路管路引至配電盤（箱）上方集中，再沿墻面（柱面）將線管排列整齊引至配電盤（箱）內固定。在所有線管的連接點（包括接頭、接線盒、拉線盒、燈頭盒、開關盒、配電盤）等地方，用直徑不小于2.5mm粗的鍍鋅鋼絲作跨接導線與管路焊接牢固，使管路焊接成一電氣整體并接地。

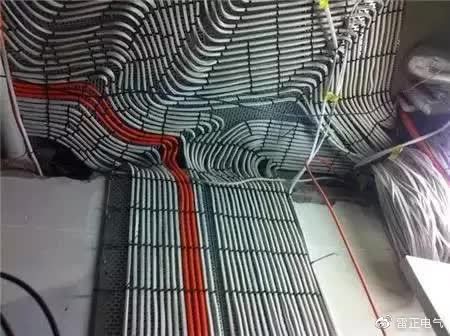

4敷設電線

以上各項工作完成后，即可進行穿線工作，所用電線除符合設計過流量外，最好能選用不同顏色的電線，其目的便于識別同一管內的不同回路的電線。當識別顏色不夠用時，可在電線端頭上用刀割出若干個缺口加以識別。當然，如有“編碼?！碧自诰€端上作識別標志，可省掉許多功夫。穿線時，將各回路的火線、零線、燈具控制線等做好識別記號，分段用預留在線管內的鐵絲將電線穿進管內。

各回路電線穿好線后，便可進行接線工作。各段線路接頭是在接線盒內連接，接好后將接線盒蓋蓋好，各燈具線由燈頭接線盒內引出，其方法是：按所接燈頭數量，在燈頭接線盒的“敲落孔”中裝上數量相同的軟管接頭，在每個接頭上裝上金屬軟管，燈頭引線由燈頭接線盒經金屬軟管引至燈具上，并跟著把燈頭盒蓋好。線路經測試合格后，將所有引出電線臨時固定起來，切勿使引出線隨便懸吊著，以免木作施工時損傷線路

這樣整個金屬線管布線施工便告完成。
