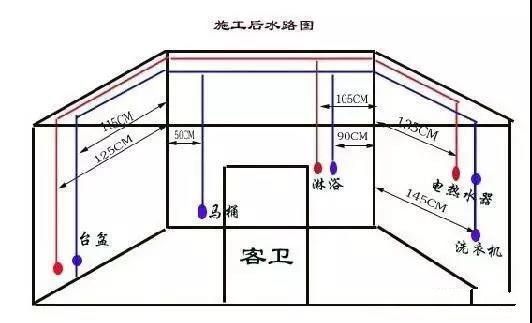

SC:鋼管 PC:PVC聚乙烯阻燃性塑料管 CT:橋架
WC:沿墻暗敷設 WS:沿墻明敷設 CC:沿頂板暗敷設 F:暗敷在地板內 CE:沿頂板明敷 YJV:電纜 SYV:電視線 PE:接地(黃綠相兼) PEN:接零(藍色) 3項線(火線):A項(黃) B項(綠) C項(紅)
KV:(電壓)千伏 BV:散線 MEB:總等電位 LEB:局部等電位
①線路敷設方式代號
PVC——用阻燃塑料管敷設
DGL——用電工鋼管敷設
VXG——用塑制線槽敷設
GXG——用金屬線槽敷設
KRG——用可撓型塑制管敷設
②線路明敷部位代號
LM—沿屋架或屋架下弦敷設
ZM——沿柱敷設
QM——沿墻敷設
PL——沿天棚敷設
③線路暗敷部位代號
LA——暗設在梁內
ZA—暗設在柱內
QA—暗設在墻內
PA——暗設在屋面內或頂棚內

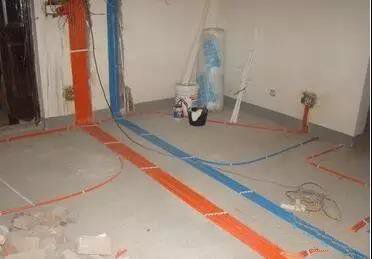

DA——暗設在地面或地板內
PNA—暗設在不能進入的吊頂內
④照明燈具安裝方式代號
D——吸頂式
L——鏈吊式
G———管吊式
B——壁裝式
R———嵌入式
BR———墻壁內安裝
PVC管:PC20、 焊接鋼管:SC20、 扣壓式鍍鋅薄壁電線管:KBG20、 緊定式鍍鋅薄壁電線管:JDG20、
電氣設計施工圖中常用線路敷設方式: SR: 沿鋼線槽敷設 BE: 沿屋架或跨屋架敷設 CLE:沿柱或跨柱敷設 WE: 沿墻面敷設 CE: 沿天棚面或頂棚面敷設 ACE:在能進入人的吊頂內敷設 BC: 暗敷設在梁內 CLC:暗敷設在柱內 WC: 暗敷設在墻內 CC: 暗敷設在頂棚內 ACC:暗敷設在不能進入的頂棚內 FC: 暗敷設在地面內 SCE:吊頂內敷設,要穿金屬管
一、導線穿管表示SC-焊接鋼管 MT-電線管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-橋架 MR-金屬線槽 M-鋼索 CP-金屬軟管 PR-塑料線槽 RC-鍍鋅鋼管
二、導線敷設方式的表示 DB-直埋 TC-電纜溝 BC-暗敷在梁內 CLC-暗敷在柱內 WC-暗敷在墻內 CE-沿天棚頂敷設 CC-暗敷在天棚頂內 SCE-吊頂內敷設 F-地板及地坪下 SR-沿鋼索 BE-沿屋架,梁 WE-沿墻明敷
三、燈具安裝方式的表示 CS-鏈吊 DS-管吊 W-墻壁安裝 C-吸頂 R-嵌入 S-支架 CL-柱上
沿鋼線槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接鋼管敷設:SC
穿電線管敷設:MT穿硬塑料管敷設:PC穿阻燃半硬聚氯乙烯管敷設:FPC電纜橋架敷設:CT金屬線槽敷設:MR塑料線槽敷設:PR用鋼索敷設:M穿聚氯乙烯塑料波紋電線管敷設:KPC穿金屬軟管敷設:CP直接埋設:DB電纜溝敷設:TC
導線敷設部位的標注
沿或跨梁(屋架)敷設:AB暗敷在梁內:BC沿或跨柱敷設:AC暗敷設在柱內:CLC沿墻面敷設:WS暗敷設在墻內:WC沿天棚或頂板面敷設:CE暗敷設在屋面或頂板內:CC吊頂內敷設:SCE地板或地面下敷設:FC
