今天要和大家分享的是，教大家如何看電路改造是否被違規繞線了。

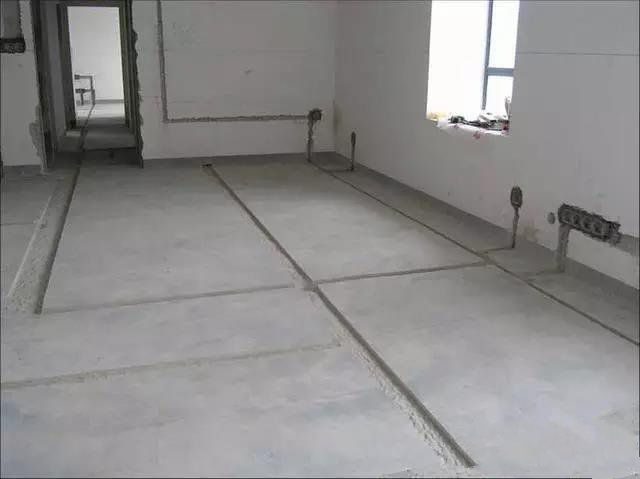

假設我們實現的電路改造是：從一個墻面A點向另一個墻面B點暗埋敷設電路管線，目前的裝修施工方，大多常采用下列三種管線敷設方式進行施工，下面就以這三種布線方式的施工量、施工是否符合規范要求來做一個對比說明：

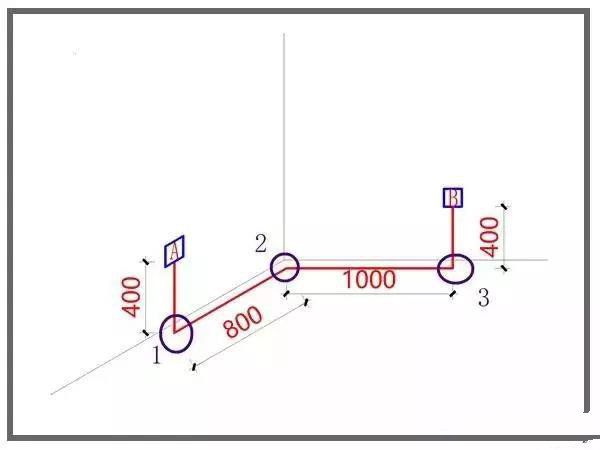

暗埋布線方式一：從墻面A點向另一墻面B點暗埋敷設管線

此種改造方式：屬于不符合國家標準改造要求、同時屬于繞線的暗線敷設方式。

不合格的原因及影響：線管超出兩個直角彎未增加過線盒，后續如果發生線路損壞，無法進行抽拉更換線路檢修，只能是砸墻砸地重新埋管布線，或者是走明線處理。

線管的總長度=0.4+0.8+1+0.4=2.6米

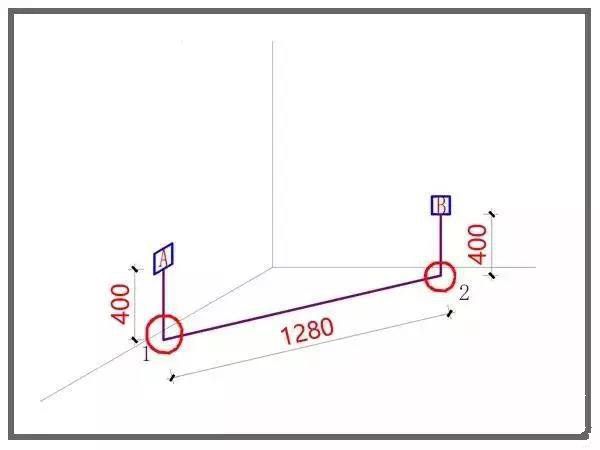

暗埋布線方式二：從墻面A點向另一墻面B點暗埋敷設管線

此種改造方式：屬于符合國家標準要求、同時屬于最優化的暗線敷設方式。

合格的原因：線管未超出兩個直角彎。

線管的總長度=0.4+1.28+0.4=2.08米

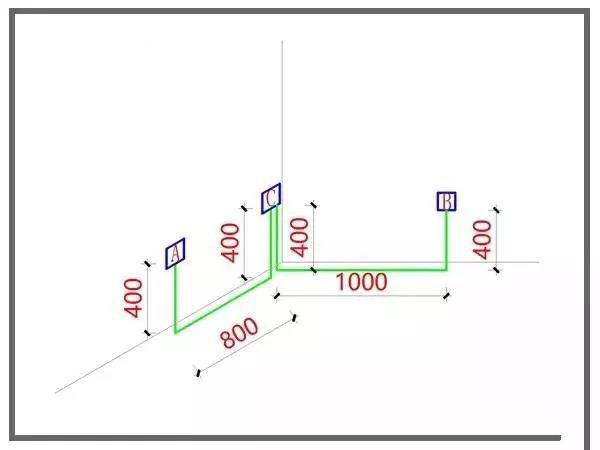

暗埋布線方式三：從墻面A點向另一墻面B點暗埋敷設管線

此種改造方式：符合國家標準改造要求、但也會增加線管長度的暗線敷設方式。

合格的原因：線管未超出兩個直角彎。

線管的總長度=0.4+0.8+0.4+0.4+1+0.4=3.4米

上述三種暗埋布線方式中：

第一種不符合標準要求；

第二種、第三種布線方式，都符合國家標準要求；

第二種布線方式的敷設路徑最短；

綜上可以得出結論，實現最優化的規范布線方式需要做到：線管在墻面采用垂直敷設管線到地面（頂面），然后地面兩點之間采用點對點直線敷設管線，保持整體直角彎數量不超過2個。
