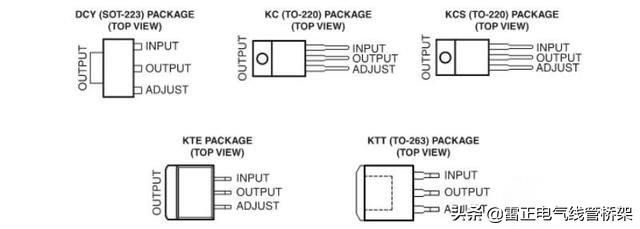

LM317是比較常見的可調線性降壓控制芯片，它的工作原理相當于串聯穩壓電路，通過調整內部開關管的導通程度，或這等效電阻來調整輸出的電壓。由于工作在線性，317在工作時發熱量比較大，并且片內集成的開關管的輸出電流有限。為了使317輸出更大的電流，需要使用外接功率管擴展。 LM317參數及基本應用電路 LM317的輸出電壓范圍為1.25V-37V，最大輸出電流為1.5A，芯片內置了過流及過溫保護功能。主要有三種常用的封裝規格，分別是SOT223，TO220以及TO263。TO220為直插封裝，另外兩種為貼片封裝，使用貼片封裝是，需要保證足夠的散熱條件，才能保證輸出電流。

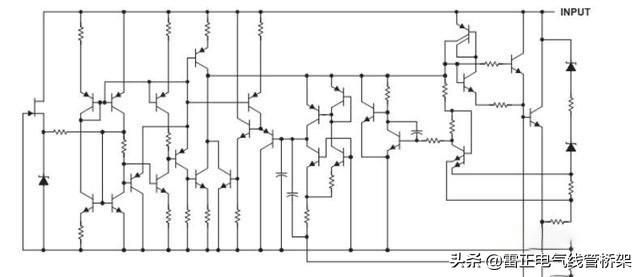

因為317屬于線性調壓芯片，所以在芯片的內部，主要的元件為晶體管，并通過最后一級的調整管跨接在輸入與輸出端，通過控制調整管的導通程度來調整最終的輸出電壓。由芯片的內部結構框圖能夠看出，最右邊跨接在輸入輸出引腳之間的即為調整管。

由LM317構成的穩壓電路外圍結構比較簡單，只需濾波電容和控制電壓的電阻就可實現基本功能。

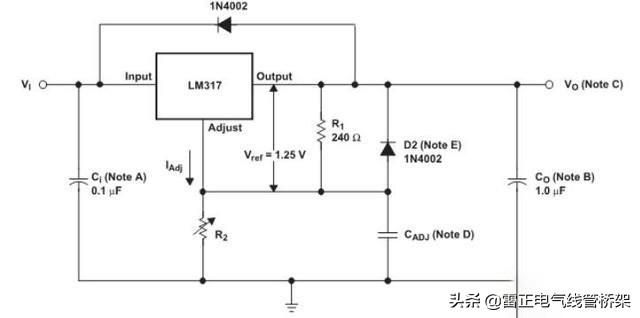

上圖為典型的LM317應用電路，電阻中的R2為輸出電壓調節電阻，通過改變這個電阻的阻值，就可改變輸出電壓。由于317內部的電壓基準為1.25V，所以它的輸出電壓計算公式為1.25(1+R2/R1)+(IadjxR2），其中Iadj為流過電阻R2的電流，由于這個電流很小，在實際的應用中是可以忽略的。電路中的兩個二極管的作用是提供輸入輸出短路時的放電回路。 LM317擴流電路 由于LM317本身的散熱能力有限，并且內部的調整管的電流也是比較小的，如果想要輸出更大的電流，就需要外接擴展調整管。外接調整管實際上是通過317控制外接調整管的導通程度來使用，這樣317內部的調整管就不會有大電流流過了。

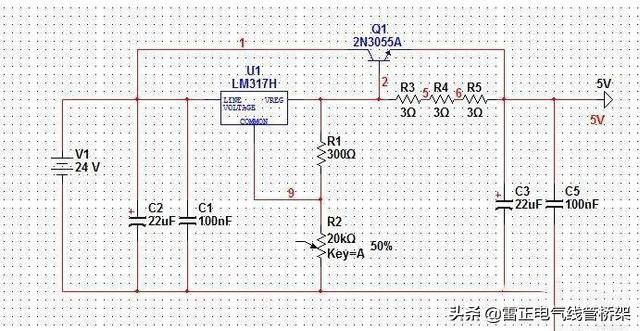

上圖為LM317擴流應用電路，外接調整管Q1實現。電路的基本結構沒有改變，使用基本應用電路的輸出端控制外接調整管Q1的基極實現調壓功能。負載電流主要流經Q1，只要保證Q1有足夠的散熱即可。Q1使用的型號為2N3055，這是一個NPN型的大功率三極管，它的Ice可以到15A，最大功率115W。
