指針式萬用表通過整流和分流的方式測量交流電流。分流方式有兩種：先分流后整流，或者是先整流后分流。

• 1.在整流和分流的優先順序的不同先分流后整流方式的情況下，在整流元件中流過的電流小，另一方面，先整流后分流，相當于被測定電流全部通過整流元件，交流電流修正的范圍受整流元件的允許電流限制，所以不怎么使用該方式。

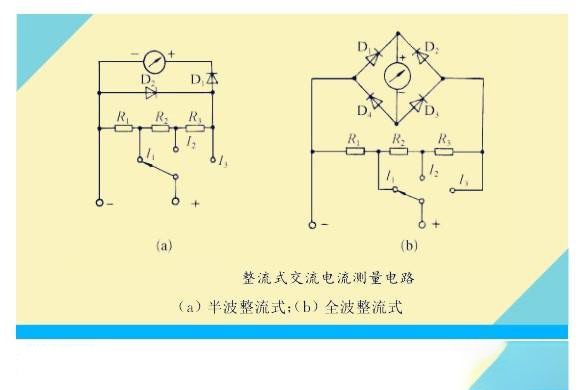

• 2、常用的整流交流電流表電路如下圖所示。電路的兩端電壓隨著范圍的變化而變化，交流電流計的內阻隨著整流元件的增大而增大，這是電阻并聯電路的缺點。

在某些指針式萬用表中，采用電流互感器的方法來擴大交流電流的測量范圍，可以避免這個問題。
