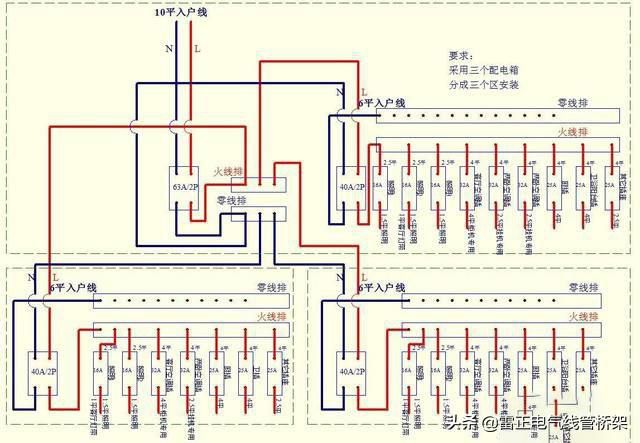

電路圖一般分為原理圖，安裝圖。原理圖是用國際標準電氣符號來表示設備的工作原理及各電器元件的作用。常用原理圖來分析電路工作原理，排除電路故障。安裝圖是根據實際工作要求，將電器元件組合成具有一定功能的示意圖。

學習電工電路圖，首先要掌握各元器件的工作原理和國際電氣符號，知道它們各自在電路中的功能作用；再次，要有一定的電路原理知識相關術語的掌握，例如，照明電路，三相四線制，互鎖等術語。最后，要學會繪制標準的電氣安裝接線圖，要標明規格，顏色，符號等，必要時要學習用電腦軟件進行電氣電路圖的繪制，模擬，調試。

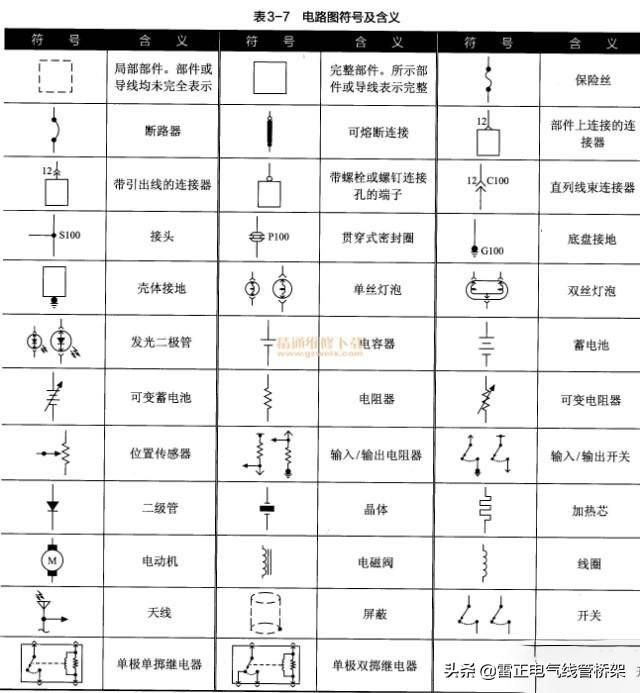

看懂電路圖在電工行業里面是必不可少的技能，電路圖在電氣自動化行業里面應用相當重要，也是做電工的基礎。 電路圖里面有很多電氣符號，這些符號和名稱必須記住，現在大部分電路圖電氣元件標識的都是新名稱，當然也有老名稱，不過老名稱一般比較好記，都是漢語拼音都一個字母，記住這些電氣元件的名稱，符號后可以先試著看一些較簡單的電路圖，比如電動機點動起動回路。然后試著看仔細復雜的，等你能看懂電動機正、反轉起動的回路，基本上低壓的圖紙就能看懂了。低壓電氣回路包括主回路和二次回路，主回路比較容易看懂，二次回路慢慢的看幾遍，在了解電氣元件的性能和用途后也容易看懂。

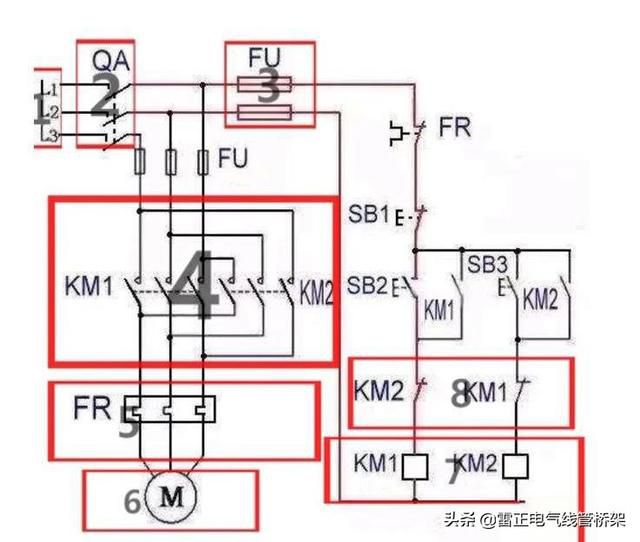

第二，在實際工作中，不管高、低壓電路圖，一般都是由原理圖，端子圖，位置圖組成，這些圖都是相通相連的。 在工作中，如果有人幫助教你是一方面，主要是自己鉆研。只要弄懂一個，其他的順理成章的也就弄懂了。 多看一些電氣方面的課件，先從簡單的做起，很快就會看懂了。 以電機正反轉電路為例 一，先認識電路圖上面的符號是什么意思（左側電路為1次回路） 1.1 L1-L2-L3為三根相線 1.2 QA為開關 1.3 FU為保險 1.4 KM1 KM2為交流接觸器 1.5 FR為熱繼電器 1.6 M為電動機 二，在理解圖形符號的前提下，對電路進行分析 2.1 左側為1次回路電路（建議初學者，先對1次回路電路了解） 2.2 右側為2次控制電路（了解1次回路的前提下，對2次控制電路圖形符號理解）

三，對右側二次控制電路符號進行理解 3.1 FR 為熱繼電器的常閉觸頭 3.2 SB1為1#開關（或者啟動開關）常閉觸頭 3.3 SB2為2#開關常開觸頭 3.4 SB3為3#開關常開觸頭 3.5 KM1-KM2分別為交流接觸器常開觸頭 3.6 （8）KM2-KM1分別為交流接觸器常閉觸頭 3.7 （7）KM1-KM2分別為交流接觸器線圈 四，理解電路圖按照原理圖，接線，或者對類似的電路進行維修
