初接觸指針式萬用表的時候，給人的感覺就是刻度盤太亂，好幾條刻度和一大堆數字遍布整個表盤令人眼花繚亂。

但這是沒有辦法的事，因?yàn)樗豢赡芟髷?shù)字表那樣只顯示有用的符號和數字，把暫時不用的隱身起來。比如MF47型有24個檔位，按說應該有24條刻度才對，可刻度盤空間有限，實在畫不開啦。

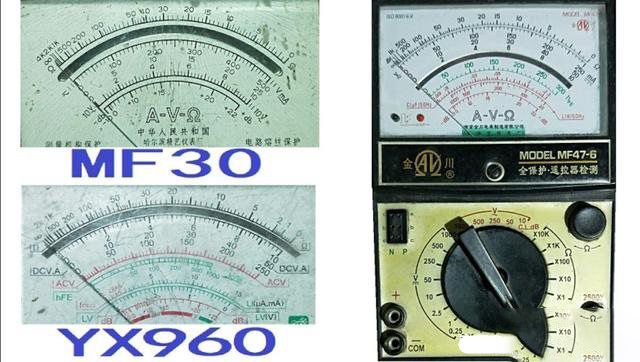

因此，人們在設計表盤時，盡可能多階段共用一個刻度，使表盤看起來比較簡單。拿題主講的交流500v檔為例，一般會有三種情況:一是最常見的MF47型，它把交流、直流電壓和直流電流都合并為一條刻度，放在緊挨電阻刻度的下方。

刻度左面標有Ⅴ、一、～的符號，它們分別表示電壓、直流和交流?？潭认旅鏄?biāo)刻度的左側標有v、1、~符號，分別表示電壓、直流、交流?？潭认旅鏄?biāo)了250、50、10等滿度數字。使用交流500v檔時看50一組刻度既可。若指針到達20的位置既代表200v、38既為380Ⅴ，依此類推。表盤上50這一組數字適用于滿度值第一位是5的所有檔位，在這款表里包括5個電流檔、交直流各兩個電壓檔，小到50μA大到500V共9個檔。

另一種情況是因?yàn)榻涣骺潭染€性不好（不均勻），所以和直流分兩條刻度。比如YX960型交流刻度為紅色，并在刻度兩端寫有AC·V字樣，直流刻度把電壓電流合并用一條刻度，并標有DC·A字樣。第三種情況是把交流10ⅴ以下檔單獨畫一條交流刻度，其它則與MF47一樣與直流共用。比如MF30就是這樣。造成交流檔線性不好的原因是表內整流器件的非線性特征造成的。特別是早年的氧化銅整流器，線性非常差?，F(xiàn)在的二極管整流效果好了許多，但1v以下誤差還是大一些。以上是我的回答。
