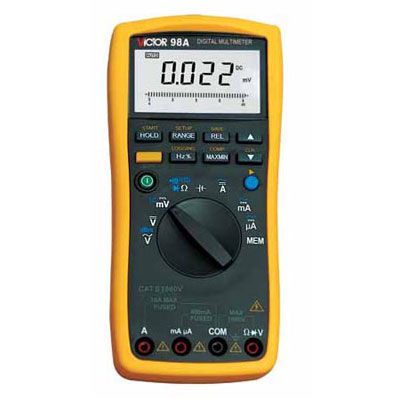

現在的萬用表和鉗表分為兩種類型，一種是數字顯示，和“磁”無關，另一種是指針式，要依靠電磁原理來工作。數字表重量輕精度高、防震性能好是當今測試儀表的主流。

因?yàn)槭且蕾嘔C集成電路來工作的，所以必須要搭載電池。指針式是傳統型的修正器，電阻量程以外的量程不需要電池。指針偏轉的能量來自被測電路或電源中的微弱電流。

電流形成的磁場與表內磁場的相互作用是導致指針偏轉的直接原因。當偏轉和線力矩平衡時，指針停止?，F(xiàn)在的指針表基本上都是磁電式表頭，俗稱動圈式。

題主講的電磁表頭屬于動鐵式，因靈敏度和精確度不高，所以不會用在萬用表或鉗形表上。另外指針表還有很多其它形式，圖中這三種中的比率計用的比較多，主要是用在測絕緣的兆歐表上，它的原理和動圈式很接近，只不過用增加一個動圈獲得反向力矩的方式取代了游絲，這也是唯一不需要游絲的指針表。
