材質可選：鍍鋅板/彩鋼板/不銹鋼板

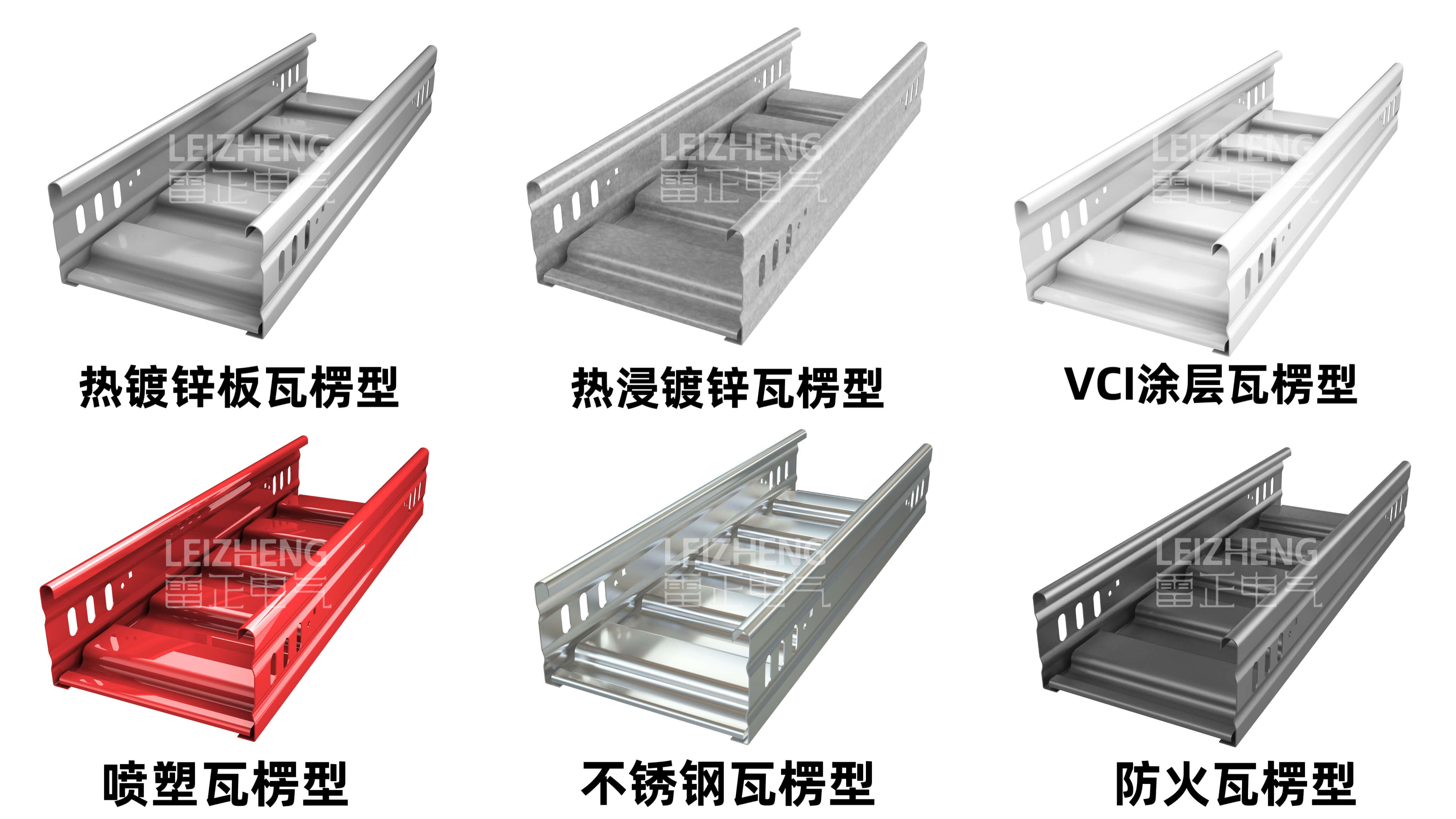

表面處理可選：彩鋼加噴涂、VCI雙金屬涂層、熱浸鍍鋅、熱浸鍍鋅加噴涂、粉末噴涂、防火烤漆

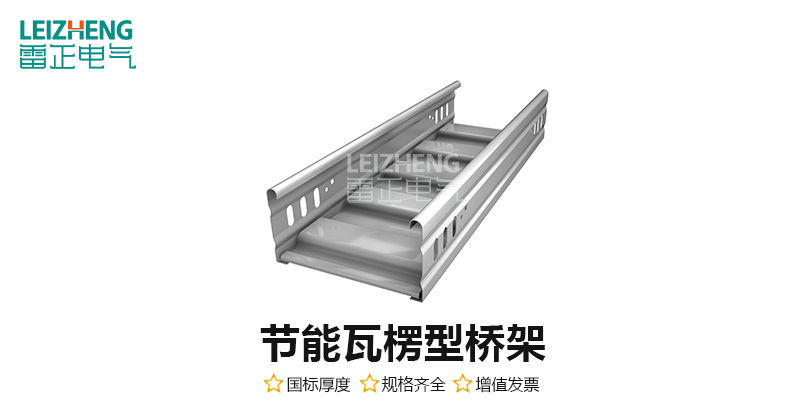

節能瓦楞式橋架介紹
具有節約資源(鋼材)以及節約電能效能的橋架。
節能瓦楞式橋架的顯著特征是設計上突破性的采用了凹凸瓦楞結構，這種獨特的瓦楞結構，大大降低了橋架本身重量，提高了更具強度的槽體，帶來更高的承載力。因橋架板材厚度降低，自重降低30%~50%，可節省可觀的材料成本，節能瓦楞式橋架鋼材耗材比傳統普通橋架節省30%~50%以上，比節能模壓增強底橋架節省15%以上；這種獨特的結構也使得橋架在單一用途的基礎上第一次具備了真正意義上的附加值一具有直接節能和間接節能的橋架。
節能瓦楞式橋架(托盤、梯架)板材國標厚度
| 托盤寬B | 瓦楞側板 | 瓦楞式梯架橫檔 | 瓦楞托盤底板 | 瓦愣蓋板 |
| B<300 | 1.2 | 1.2 | 0.7 | 0.5 |
| 300≤B<600 | 1.2 | 1.2 | 0.8 | 0.5 |
| 600B<800 | 1.5 | 1.5 | 0.8 | 0.5 |
| 800、1000 | 1.8 | 1.5 | 0.8 | 0.5 |
節能瓦楞式橋架和傳統普通橋架區別優勢對比
| 內容 | 傳統普通橋架 | 節能瓦楞式橋架 | 防腐試驗備注 | |
| 表面處理 | 表面處理方式一般為噴塑、熱浸鍍鋅，用熱鍍鋅板、不銹鋼/鋁合金板制作 | 表面處理方式：噴塑、熱浸鍍鋅，用熱鍍鋅板、彩鋼板、不銹鋼板制作 | 鹽霧試驗時間 | 熱鍍鋅板：48h |
| 加工工藝 | 采用傳統的剪板、沖孔、折彎加工而成 | 側板、底板分別加工，底板比側板薄，各自成型后再組裝成型 | 噴塑：96h | |
| 載荷能力 | 一般 | 超強 | 熱浸鍍鋅：96h | |
| 安裝施工 | ?橋架笨重，勞動強度大，支架安裝密度大，牽引電纜阻力大 | 自重更輕，施工強度更低，支架密度小，可達2米跨距，線纜與橋架底部接觸面小，牽引電纜更方便 | 聚酯PE：480h | |
| 節能效果 | 耗材量大，電線直接鋪設在橋架底板上，熱空氣對流空間小，不利于散熱 | 超級節省材料，獨特的設計，使線纜與橋架底部架空，使熱空氣形成對流，利于散熱 | PE彩鋼加聚酯噴涂：960h | |
| 物流運輸 | 體積大，屬于重泡貨，按重量和體積收運費，運輸途中橋架相互摩擦，表面處理易破壞 | 側板和底板可分別包裝，貨到現場后再裝配，分別包裝，不會相互摩擦 | VCI雙金屬涂層：960h | |
技術執行標準
GB/T23639-2017節能耐腐蝕鋼制電纜橋架
TCECS 31-2017 鋼制電纜橋架工程技術規程
