材質可選:鍍鋅板/彩鋼板/不銹鋼板

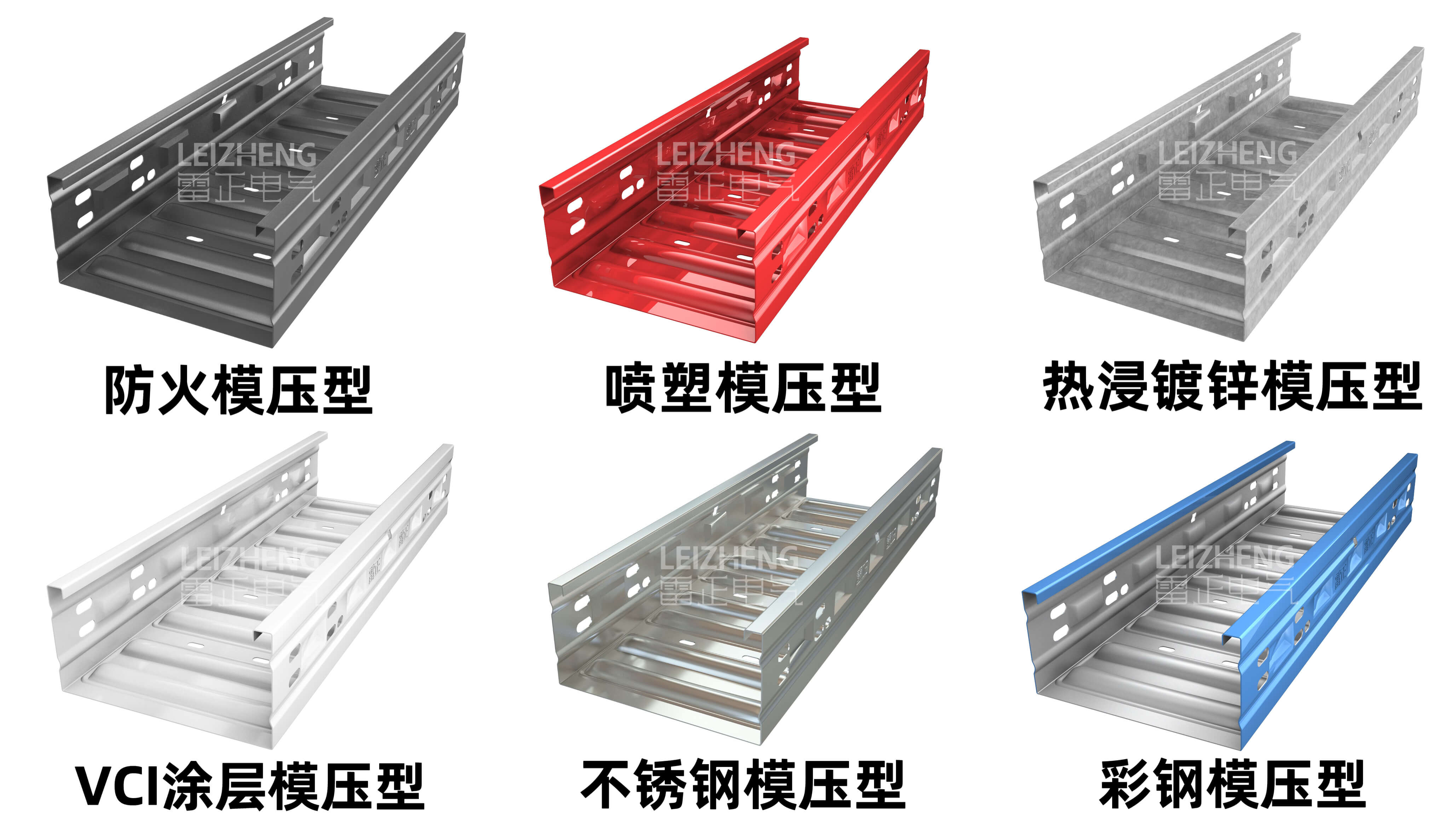

表面處理可選:彩鋼加噴涂、VCI雙金屬涂層、熱浸鍍鋅、熱浸鍍鋅加噴涂、粉末噴涂、防火烤漆

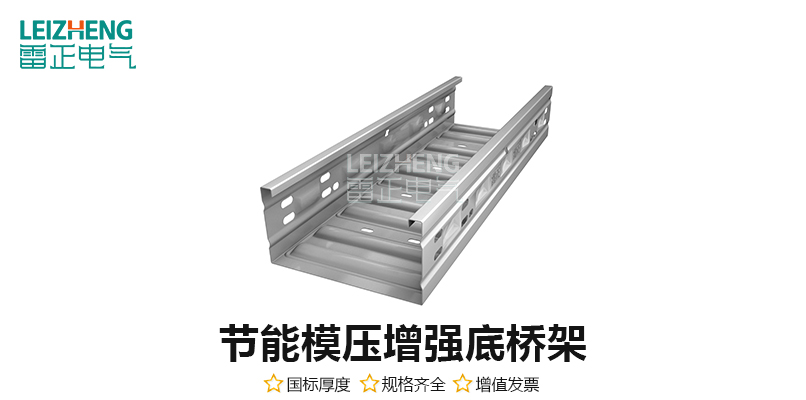

節能模壓增強型橋架特點:

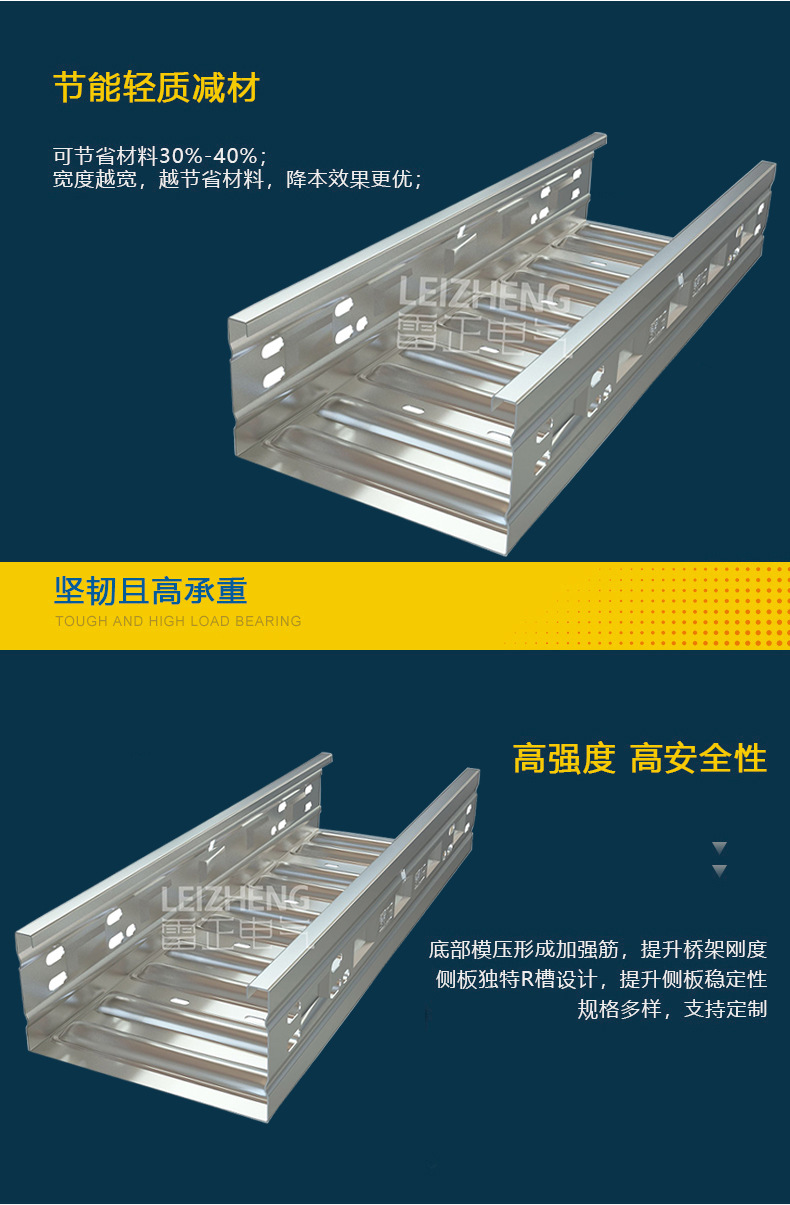

1、節能、輕質:模壓增強型橋架厚度僅為傳統橋架的70%~85%,用材更少,橋架重量更輕,載荷加強,綠色環保、安全可靠,機械化自動化生產,產品標準化高強度沖壓一次成型,加強筋側板結構強度高,優質的表面處理,防腐蝕效果優越。
2、高強度:底部模壓形成,使橋架的軸向慣性矩大幅度增加,達到抗彎剛度增強的效果。側板采用獨特的設計,在翼緣下增設兩條R槽,是充分考慮到側板的側向慣性矩,提高翼緣的承載能力,有效防止側板失穩。
3、美觀的結構:高科技的生產工藝,合理化立體流線型結構,使產品造型和外觀具有鮮明的立體感。
4、滿足不同長度需求:可根據客戶需要1米~12米之間都可制作,特殊需要另行商議。
5、橋架材質及表面處理方式多樣:可用不銹鋼板制作,有永久的耐腐蝕性,橋架可與電線電纜、建筑物同壽命;也可使用普通鋼板制作,表面處理可選擇:彩鋼、彩鋼加噴涂、VCI雙金屬涂層、熱浸鍍鋅、粉末噴涂、熱鍍鋅板等。
節能模壓增強型橋架和傳統普通橋架區別優勢對比
內容 | 傳統普通橋架 | 節能模壓增強底橋架 | 防腐試驗備注 | |
表面處理 | 表面處理方式一般為噴塑、熱浸鍍鋅,用熱鍍鋅板、不銹鋼/鋁合金板制作 | 表面處理方式:噴塑、熱浸鍍鋅,用熱鍍鋅板、彩鋼板、不銹鋼/鋁合金板制作 | 鹽霧試驗時間 | 熱鍍鋅板:48h |
加工工藝 | 采用傳統的剪板、沖孔、折彎加工而成 | 經模壓、深沖加強筋成型 | 噴塑:96h | |
載荷能力 | 一般 | 較強 | 熱浸鍍鋅:96h | |
安裝施工 | ?橋架笨重,勞動強度大,支架安裝密度大,牽引電纜阻力大 | 自重較輕,施工強度降低,但支架安裝密度大,牽引電纜阻力稍小 | 聚酯PE:480h | |
節能效果 | 耗材量大,電線直接鋪設在橋架底板上,熱空氣對流空間小,不利于散熱 | 耗材量稍少,熱空氣對流空間一般,散熱效果一般 | PE彩鋼加聚酯噴涂:960h | |
物流運輸 | 體積大,屬于重泡貨,按重量和體積收運費,運輸途中橋架相互摩擦,表面處理易破壞 | 體積大,重量輕,按立方收運費,運輸途中橋架相互摩擦,表面處理易破壞 | VCI雙金屬涂層:960h |
技術執行標準

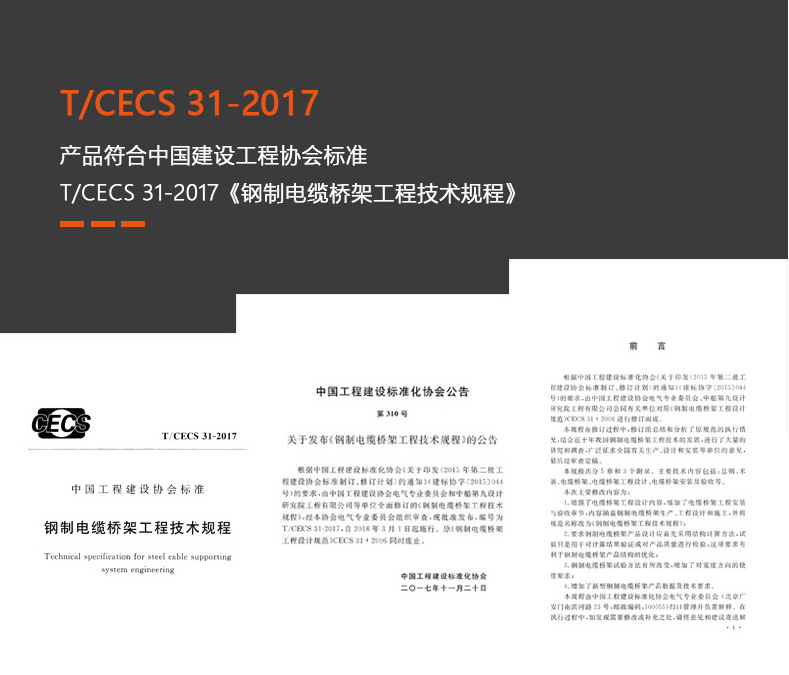

TCECS 31-2017 鋼制電纜橋架工程技術規程
節能模壓增強底橋架厚度標準
托盤寬B | 模壓增強底橋架 | |
槽體 | 槽蓋板 | |
B<300 | 0.8 | 0.6 |
300≤B≤500 | 1.0 | 0.6 |
500≤B≤800 | 1.2 | 0.6 |
800、1000 | 1.5 | 0.6 |
T/CECS 31-2017 |
