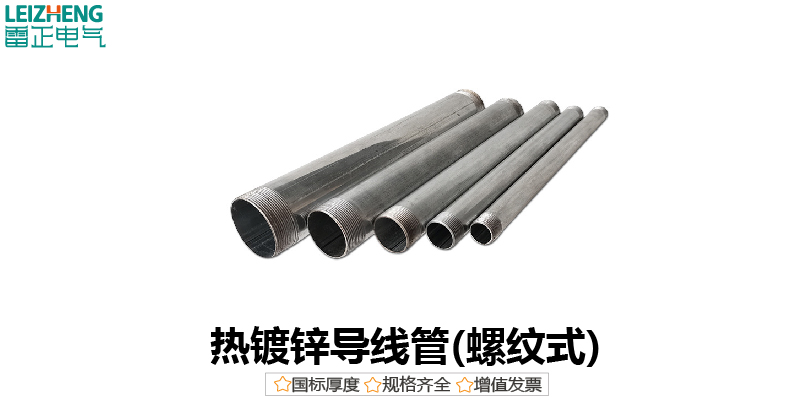

熱鍍鋅導線管(螺紋式LWG三級管)介紹:
熱鍍鋅套絲三級導線管是參照GB/T20041.21-2017《電纜管理用導管系統第21部分:鋼性導管系統的特殊要求》生產和檢驗。中型防護：三級(避免雨淋)，內外表面色澤光亮，鋅層厚實均勻完全附著于鋼基，內焊縫毛刺接近“0”，內壁光滑，不損傷電線絕緣層。熱鍍鋅板鍍鋅層在80g（12μm）左右，為防腐防銹的最基本鋅層厚度；
適用環境：
- 螺紋式三級導線管適合預埋使用；能有效地阻斷砂漿的滲透，但其施工相對費時，需做跨接地線。
- 熱鍍鋅導線管適宜在干燥通風的環境中，與中性物質(如中性的泥土、或砂、石)接觸。
- 不適合直接在潮濕環境及堿類( 如石灰、水泥漿渣等)、酸類(如糞尿、腐爛的動植物等)、鹽類(海水家庭廢水等)長時間接觸。否則易導致鋅層被腐蝕。如需在以上環境中安裝施工，應在管外表涂些環氧類漆或瀝青等保護層，合理隔離，避免長期直接接觸。
熱鍍鋅導線管(螺紋式LWG三級管)規格表
| 公稱尺寸 mm | 外徑 | 壁厚 mm | 螺紋長度 | 重量(g/m) | |||
| 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | ||
| 20 | 19.7 | 20 | 1.6±0.15 | 14 | 20.5 | 682 | 862 |
| 25 | 24.6 | 25 | 1.6±0.15 | 17 | 25.5 | 860 | 1095 |
| 32 | 31.6 | 32 | 1.6±0.15 | 19 | 32.6 | 1133 | 1432 |
| 40 | 39.6 | 40 | 1.6±0.15 | 19 | 40.7 | 1361 | 1651 |
| 50 | 49.5 | 50 | 1.9±0.18 | 19 | 50.8 | 2026 | 2458 |
- 螺紋接頭連接時，導線管需要車絲。螺紋的控制需符合GB/T17194的要求；
- 為保證車絲質量，應使用符合國家標準的車絲設備。對電氣連續性要求的導管系統，在安裝時，螺紋部位不應涂油漆或纏繞生料帶。
| 導線管外徑 | 公制螺紋 | 螺距 | 外螺紋大徑 | 外螺紋中徑 | 外螺紋小徑 | |||
| 最大 | 最小 | 最大 | 最小 | 最大 | 很小 | |||
| 20 | M20 | 1.50 | 19.968 | 19.593 | 18.994 | 18.770 | 18.128 | 17.846 |
| 25 | M25 | 24.968 | 24.593 | 23.994 | 23.758 | 23.128 | 22.834 | |
| 32 | M32 | 31.968 | 31.593 | 30.994 | 30.758 | 30.128 | 29.934 | |
| 40 | M40 | 39.968 | 39.593 | 38.994 | 38.758 | 38.128 | 37.834 | |
| 50 | M50 | 49.968 | 49.593 | 48.994 | 48.744 | 48.128 | 47.820 | |
熱鍍鋅導線管(螺紋式）生產流程
