熱浸鋅電線管（四級管）是參照英國標準?BS4568-1970 《電氣裝置用公制螺紋的導管和配件的技術規范》生產和檢驗，現BS4568-1970標準已經廢止，現在所引用的標準為國標GB/T20041.21-2017《電纜管理用導管系統第21部分：剛性導管系統的特殊要求》中相關的規定生產。
四級管表面處理為熱浸鋅（內外重級防腐）內外表面色澤光亮，鋅層厚度均勻附著于鋼基，內焊縫毛刺幾乎為“ 0 ”，內壁光滑，不損傷電線絕緣層，四級鋼導線管主要使用在沿海和空氣比較潮濕的地區。采用先進的檢測設備：渦流探傷儀進行電線管自動探傷。渦流探傷儀采用彩色高分辨率液晶顯示屏顯示測量結果，確保生產的鍍鋅電線管自動探傷檢測，確保在線檢測 100% 。從而杜絕可能存在的問題管的產生。

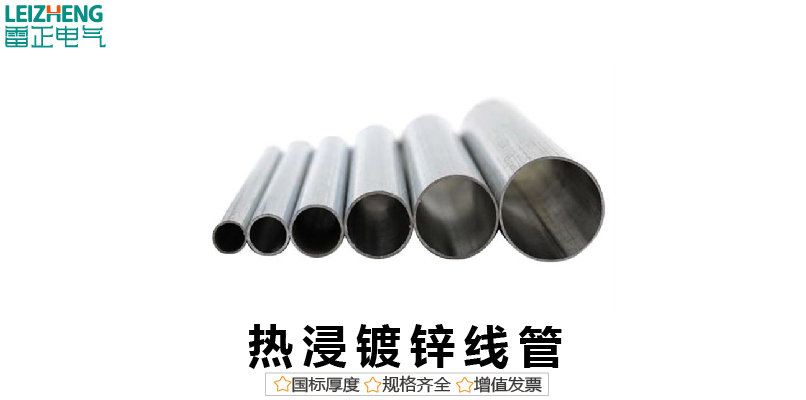

產品名稱：?熱浸鋅電線管（四級管）
產品品牌：?雷正
產品規格：?Φ 20 、Φ 25 、Φ 32、Φ 40、Φ 50
執行標準：?英國標準?BS4568-1970 《電氣裝置用公制螺紋的導管和配件的技術規范》，此標準已經廢止，但業內人士還是拿此標準來來咨詢四級管?，F(xiàn)在四級管所采用的生產標準為國標GB/T20041.21-2017《電纜管理用導管系統第21部分：剛性導管系統的特殊要求》。
產品材質：?采用已生產加工成型的黑退帶鋼管再浸鋅。
產品顏色：?金屬色（銀白色）
產品特性：?熱浸鋅（四級）電線管?是參照英國標準?BS4568-1970 《電氣裝置用公制螺紋的導管和配件的技術規范》生產和檢驗，但這個標準已廢止，但現在生產標準為國標GB/T20041.21-2017。表面處理熱浸鋅（內外重級防腐）內外表面色澤光亮，鋅層均勻附著于鋼基，內焊縫毛刺幾乎為“ 0 ”，內壁光滑，不損傷電線絕緣層。四級鋼導線管防腐能力極強，適用于防腐要求高的環境，常用在沿海和空氣比較潮濕的地區。
產品檢測設備：先進的檢測設備-渦流探傷儀采用彩色高分辨率液晶顯示屏顯示測量結果，確保所生產的鍍鋅電線管自動探傷，確保在線檢測 100% 。從而杜絕可能存在的問題管的產生。
應用領域：?鐵路，交通系統工程，自動化控制設備，發電廠，化工，輸配電系統，通信系統，船舶，大廈，廠房?jī)?nèi)以及屋外露出部分電線電纜的保護。
用途：?照明、消防?、安防、視頻、通訊等電力電氣及控制線路保護，可用在室外及地下室環境中。
使用方法：
1 、管道連接： a 、螺紋式系列鋼導管：直接將內螺紋直通旋進管材外螺紋外壁，慢慢擰入絲牙里，直至擰到看不到管材的外螺紋為止。b、緊定式系列鋼導管：選用管子用的直接來連使管子連接起來。
2 、螺紋加工：用鉸板進行螺紋加工時，應在板牙與管材接觸處加些潤滑油，能延長板牙的使用壽命且省時、省力、大大的提高工作效率。螺紋加工要符合國標： GB/T17194-1997 和 ISO 公制要求，確?；Q性、通用性。
3 、管材切割：可采用有鋸齒（手鋸或自動帶鋸機）切割鋼導管。鋸片要求與管材軸線垂直，允許偏差為 1.5mm 。切割后的鋼導管最好對切割端面毛刺進行修端，倒角。
4 、管材彎曲方法：雷正線管口徑在 20 -32mm 且在合理的壁厚搭配情況下作彎曲安裝時，可直接使用彎管器進行。雷正線管口徑在 32 -50mm 需要彎曲時，請用專用特制彎管機或使用標準型的彎通接頭即可完成彎曲安裝效果。彎曲半徑一般為管徑的 6 倍，（即 6D ）彎曲角度為 90 度。
注意事項：
1 、存儲保護：宜貯存于干燥、通風的室內環境中，建議將導線管支承于地面 200mm 處堆放，放置室外時，請蓋上帆布，避免雨水淋濕、防止氧化。應避免運輸過程碰撞或刮傷導線管的表面鋅層，以延長鋼管使用壽命。
2 、使用環境的控制 : 鍍鋅管適宜在干燥通風的環境中，與中性物質（如中性的泥土、砂、石）接觸。鋅是一種較活潑的兩性元素與酸堿物均獲反應，也可以置換鹽類中的重金屬離子，所以在潮濕的酸堿鹽介質環境中鋅層易遭受破壞、導致腐蝕穿孔。
具體參數：
| 公稱尺寸 | 外徑 | 厚度 | 螺紋長度 | 理論重量（g/m） | ||
| 最小 | 最大 | 1.6±0.15 | 最小 | 最大 | ||
| 20 | 19.7 | 20 | 1.6±0.15 | 14 | 20.5 | 652 |
| 25 | 24.6 | 25 | 1.6±0.15 | 17 | 25.5 | 828 |
| 32 | 31.6 | 32 | 1.6±0.15 | 19 | 32.6 | 1078 |
| 40 | 39.6 | 40 | 1.6±0.15 | 19 | 40.7 | 1364 |
| 50 | 49.5 | 50 | 1.9±0.18 | 19 | 50.8 | 2026 |
備注：
1 、成品長度為 4m ，量大也可定做非標長度；
2 、四級管鍍鋅層厚度：45μm以上；
3、 四級管為熱浸鍍鋅，內外重級防腐；
4、 內焊縫毛刺不高于 0.3mm；
5、 此產品可替代水煤氣管道用于地下室，人防工程的線路保護；
6 、 該生產過程中無污染，屬于綠色環保產品；
7、符合國家防火安全要求，適用于預埋和吊頂明裝；

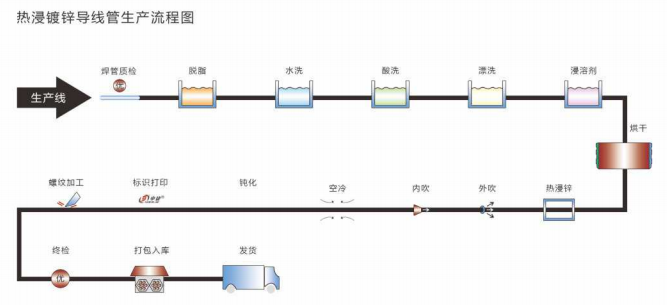

熱浸鍍鋅電線管-四級管生產流程圖
