地面電纜槽盒質量應符合以下規定： ?

1、型材選用：冷軋鋼板軋制。 ?

鋼板厚度：

槽式電纜溝寬度B，允許最小板厚

150≤B≤400，允許最小板厚2.0

400＜B≤800，允許最小板厚3.0

800＜B，允許最小板厚4.0

注：

1）采用外連接板，連接板的厚度至少按橋架同等板厚選用，也可以選厚一個等級。

2）蓋板的厚度至少按橋架同等板厚選用，也可以選厚一個等級。蓋板采用人字防滑板、微型坡度排水設計工藝。蓋板采用加強工藝。

3）地面槽盒所用隔板按橋架同等板厚降一個等級選用，也可以同等
板厚。

4）地面槽盒側邊采用加強型工藝，特殊型材與底板焊接應牢固可靠，保證地面電纜槽盒的強度。
所采用板材應符合GB/T192、GB/T11253中的有關規定（偏差±0.15mm），地面槽盒焊接應符合GB/T5117中有關規定，成套供應蓋板和蓋板固定專用附件，并提供型號相符合、足量的地面槽盒連接片、鍍鋅連接螺栓、螺帽等緊固件。

1. 地面槽盒表面處理：鍍鋅，表面應均勻，無毛刺、過燒、掛灰、傷痕等缺陷；
2. 地面槽盒外觀：地面槽盒加工形成后，斷面形狀應端正、無扭曲裂紋、邊緣毛刺等缺陷；
3. 地面槽盒的走線槽應光滑、平整、無損傷電纜絕緣的凸起和尖角；
4. 所有需焊接部位焊縫應平滑、飽滿，不應有氣孔、夾渣、虛焊、咬邊等缺陷；

6、地面槽盒長度的極限偏差范圍：長度為2000mm時為±2mm；

7、接地：接地孔、板或螺栓表面鍍鋅處理，保證接地良好，達到接地要求。

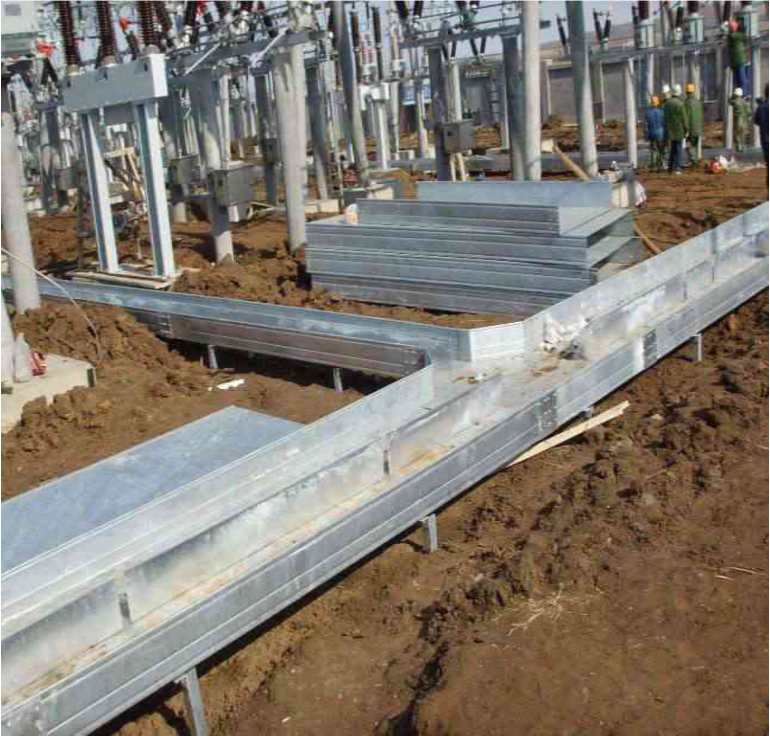

8、地面電纜槽盒采用“品”字形混凝土基礎做地面固定托架，型材橫擔的安裝固定要求垂直和水平，滿足施工標準要求。立柱間間隔為1500mm一套，在拐彎或三連、四連時相應增加托架。

9、槽盒中間隔板采用優質板材折成“Z”型，表面熱浸鋅處理。 中間隔板固定于底板上，根據動纜和控纜預留電纜敷設位置。 ?
