一、概述
隨著我國經濟的迅速發展，對城市美化、供電安全和敷設電纜的要求也日益提高，長期以來，敷設電纜均采用電纜溝加角鋼制作的電纜支架，電纜溝均采用磚混或鋼筋混凝土，角鋼支架通常是角鋼型材經焊接或緊固件聯接拼裝而成，傳統的電纜溝在施工建設過程中能耗大、工序多、周期長、占地多、成本高，并且在使用中存在較多缺陷。在很多惡劣環境條件下，如地鐵、隧道、化工企業、多雨潮濕或沿海鹽霧等場合，使用電纜溝角鋼支架極易銹蝕，設施的維護費用高，使用壽命也較短，電纜容易長期泡在水里，對整個項目的營運存在很多隱患，嚴重影響電力、通信設施的安全和無故障使用期。我公司開發生產的地面電纜槽盒 ，在產品的開發過程中，我們多方面聽取了眾多電力專家和廣大用戶的意見，集思廣益、反復研究，并引進國外先進技術，濃縮國外同類產品的優勢，把具有自己特色獨到的創意融合其中，突出產品功能，進行大膽開發創新，在眾多專家的支持和幫助下成功開發研制出適用于不同區域、不同條件、不同發展需求、具有施工周期短、建設成本低等性能優越、防腐蝕性能好、強度高、安裝簡便的地面電纜槽盒 。
目前在國省電力公司、省電力公司、省電力公司、蒙自治區電力公司、省電力公司、電力公司，省電力公司等重大工程項目中已經在運行。
二、地面電纜槽盒特點

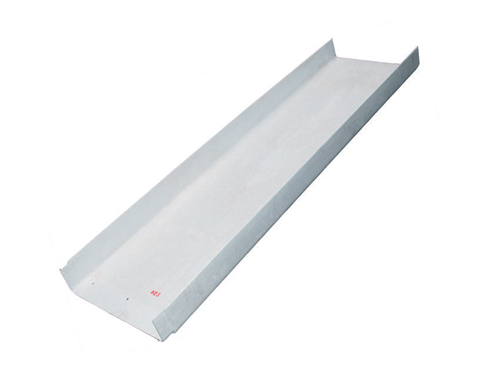

地面電纜槽盒屬于一種特殊工藝類型的新型電纜敷設性材料，主要采用槽式加強型專用型材組裝而成，替代傳統地面電纜溝及電纜固定支架。地面電纜槽盒包括電纜槽盒、蓋板及槽盒固定隔板、電纜槽盒固定支架，其表面采用熱浸鋅處理，起到長期防腐防銹作用，能夠很好保護電纜運行不受外界環境傷害。
1、設計簡單。由我方根據土建圖紙結合現場地質實際情況、設備定位點和電纜數量就可簡單而又全面的設計出整個電纜槽盒的走向、型號規格、數量以及隔板分布位置，而不需要到現場進行詳細的測量；
2、安裝方便。電纜槽盒安裝不受氣候條件影響，安裝周期短，根據槽盒走向圖，采用人力和機械相結合的方式，可以很快的完成整個槽盒的安裝，而且不象過去那樣再受傳統混凝土電纜溝保養期影響，直接在地面上施工即可。槽盒所有的組裝均采用螺絲鉚連，不需要現場重新焊接，可以很好的保證成品表面處理的完整性；
3、結構靈活新穎，可以根據現場的實際情況進行組裝，固定。槽盒底部預留排水和通風口，通風透氣性好。槽盒蓋板采用人字花紋防滑鋼板制成，采用坡形排水工藝，整體外形美觀。側邊采用加強型板材制成，強度高；
4、節約成本，與傳統的混凝土電纜溝及電纜支架相比，可以節約將近五分之一的成本；
混凝土電纜溝受氣候環境、現場施工環境、工期等諸多方面因素影響較多，尤其是在回填土層下滲導致電纜溝裂變等情況沒有更有效的辦法處理。地面電纜槽盒不受氣候、天氣、施工環境等因素影響，而且由于基礎做在原土層以下，不會出現下滲的變形，即便是有變形由于在地面安裝整修等工作比較方便；
5、綠色環保，電纜槽盒對和環境不產生污染，并且在電纜溝廢除時所用金屬材料可以完全回收，減少成本重復投資。
三、設計方案對照：
根據電纜溝設計方案可選用相應規格地面槽盒。例如（理論重量中不含安裝附件僅作參考）：
- 原1400×1000混凝土溝采用1400×200地面電纜槽盒,理論重量180㎏/m;
- 原1100×1000、1000×1000混凝土溝采用1200×200地面電纜槽盒,理論重量160㎏/m;
- 原800×800混凝土溝采用1000×200地面電纜槽盒，理論重量140㎏/m;
四、所遵循的標準：
JBT10216 電控配電用電纜橋架
CECS31：2006 鋼制電纜橋架工程設計規
SDJ278-90 水利水電工程設計防火規
GB700 普通碳素結構鋼技術條件
GB715 普通碳素鋼鉚螺用熱軋圓鋼技術條件
GB/T1408 固體絕緣材料電氣強度實驗方法工頻下的試驗
GB/T1410 固體絕緣材料體積電阻率和表面電阻率試驗方法
GB5117 碳鋼焊條
GB1720 漆膜附著力測定法
GB1764 漆膜厚度測定法
GB/T2423.4 電工電子產品基本環境試驗規程試驗Db交變濕熱試驗方法
GB/T2423.17 電工電子產品基本環境試驗規程試驗Ka：鹽霧試驗方法
GB9978 建筑構件耐火試驗方法
GB50205 鋼結構工程施工及驗收規
JGJ82 鋼結構高強度螺栓連接的設計、施工及驗收規
GB/T 11253 碳素鋼和低合金結構冷軋薄鋼板及鋼帶
