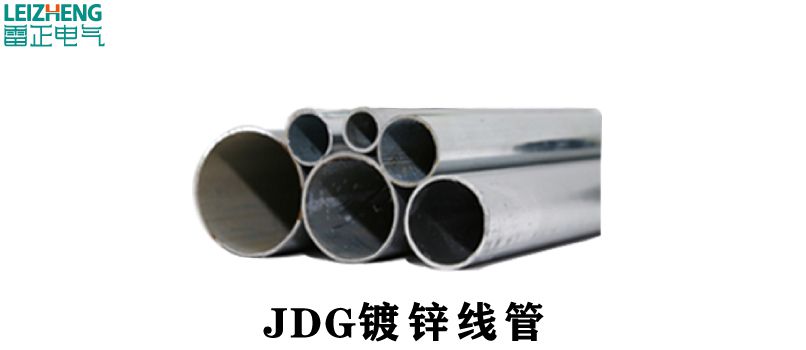

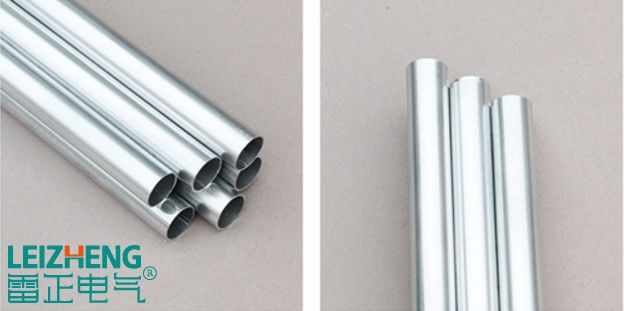

JDG管即套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管，是一種電氣線路最新型保護用導管。連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路，無需做跨接地，焊接和套絲，外觀為銀白色或黃色。JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電氣領域采用新材料、新技術的一項突破性革新。JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了普通金屬導管的施工復雜，施工損耗大的缺點，同時也解決了PVC管耐火性差、接地困難等問題。由于JDG管材較普通管材成本上有所增加，所以在施工中多局部多用于綜合布線、消防布線等施工。

JDG管規格參考：

jdg20管，壁厚1.0mm；jdg20管，壁厚1.2mm；

jdg25管，壁厚1.0mm；jdg25管，壁厚1.2mm；

jdg32管，壁厚1.0mm；jdg32管，壁厚1.5mm；

簡述JDG管施工工藝

(1)JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。

(2)JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍;JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。

(3)JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm.

(4)JDG金屬穿線管管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。

(5)套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm;扁鋼：30mm*3mm:;角鋼：25mm*25mm*3mm的規定。

(6)管入箱(盒)應一管一孔，管徑與箱(盒)敲落孔應吻合，嚴禁開長孔。管入箱(盒)時排列應整齊，間距均勻，箱(盒)與墻平齊。

(7)配管完畢后，為防止異物進入管內，在端頭應做好封堵。

(8)在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。

(9)待模板拆除完畢后，應及時進行預掃管，掃管應將布條固定在帶線的
