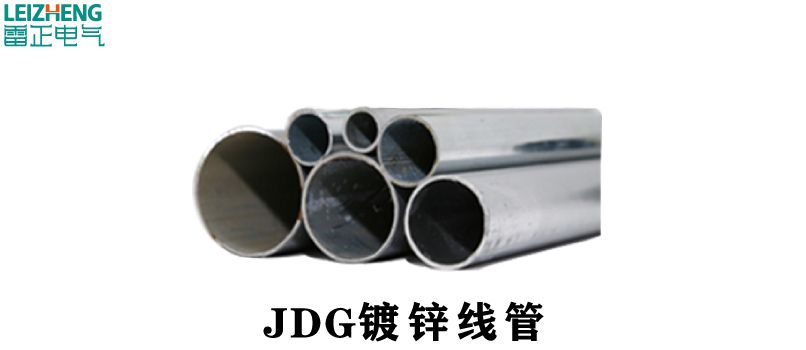

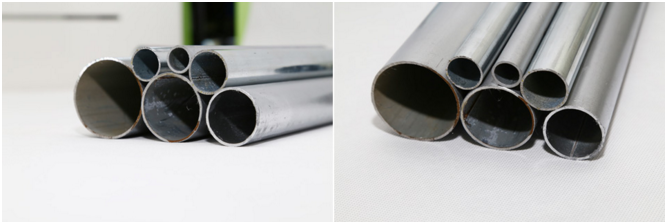

JDG管是金屬穿線管的其中一種，是一種套接緊定式鍍鋅鋼管，能對電纜線具有維護的作用，在之前，極端的氣溫中，裝在高處的電纜電線就會殃及，出現某些走電、掛掉或浸蝕等問題，那樣對大家安全性會導致危害。JDG管是時期性的物質，它的出現讓電纜電線避免受暴雨等極端天氣的侵蝕。許多人對JDG管不是非常了解，下面就做一下JDG管鋪設的步驟。

簡述JDG管施工工藝

(1)JDG管的堵截須選用無齒鋸或鋼鋸堵截，端口應光滑，無毛刺。

(2)JDG管暗敷設時，其曲折半徑不該小于管外徑的6倍，在混凝土平面內，其曲折半徑不該小于管外徑的10倍;JDG管明敷設時，其曲折半徑不該小于管外徑的6倍。當兩個接線盒間只有一個曲折時，其曲折半徑不宜小于管外徑的4倍。

(3)JDG管暗敷時，固定點距離不大于1000mm，固定點距彎頭要點、接線盒及終端距離應大于150mm,而小于300mm.

(4)JDG金屬穿線管管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不該小于15mm.。

(5)套接緊定式鋼導管管路明敷設時，其支架、吊架的標準，當無設計要求時，不該小于圓鋼：直徑6mm;扁鋼：30mm*3mm:;角鋼：25mm*25mm*3mm的規定。

(6)管入箱(盒)應一管一孔，管徑與箱(盒)敲落孔應吻合，禁止開長孔。管入箱(盒)時排列應規整，距離均勻，箱(盒)與墻平齊。

(7)配管結束后，為防止異物進入管內，在端頭應做好封堵。

(8)在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。

(9)待模板拆除結束后，應及時進行預掃管，掃管應將布條固定在帶線的

JDG管鋪設的步驟

1、暗管敷設流程：彎管、箱、盒預制 → 測位 → 剔槽孔 → 爪型螺紋管接頭與箱、盒緊固 → 箱、盒定向移裝 → 管路敷設 → 壓接接地 → 管路固定

2、明管敷設流程：彎管、箱、盒預制 → 測位 → 爪型螺紋管接頭與箱、盒緊固 → 箱、盒支架固定 → 管路敷設 → 壓接接地 → 管路固定

3、吊頂內管路敷設流程：彎管、箱、盒預制 → 測位 → 爪型螺紋管接頭與箱、盒緊固 → 箱、盒支架固定 → 管路敷設 → 壓接接地 → 管路固定
