鋁合金橋架簡介：

鋁合金橋架具有外觀漂亮、結構簡單、式樣獨特、荷載能力大、重量輕等特點。鋁合金電纜橋架表面陽極氧化后，它不但抗腐蝕、還有抗電 磁干擾，尤其是抗屏蔽干擾，這是鋼制橋架不可替代的。鋁合金橋架在現代工業、現代國防、現代高科技，有著舉足輕重的實用價值。

鋁合金橋架用途：

• 憑借優良的高抗腐蝕功能，適用于電廠、化工、石化等各個領域，特別適用于具有高腐蝕環境的場所。
• 擠壓成型的梯邊和橫檔使橋架外表光潔，合理的加工工藝和連接方式，使橋架安裝方便，其中大跨距盤式直通可以滿足6米的承載力。
• 鋁合金托盤式底板，根據需要可采用平板結構或凸飾沖壓結構。

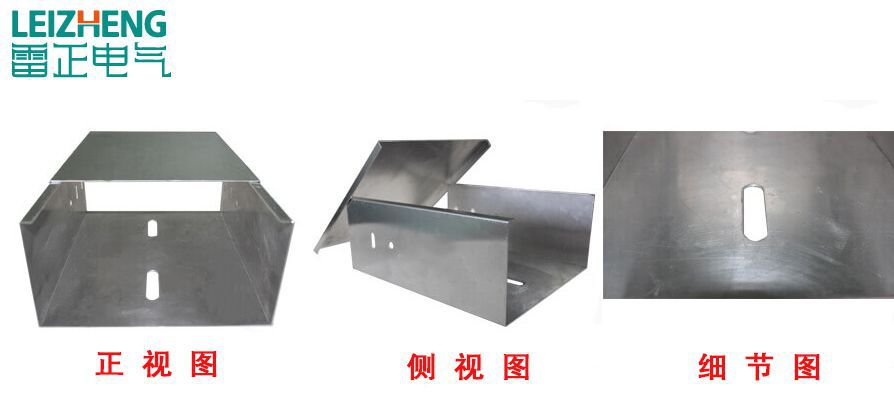

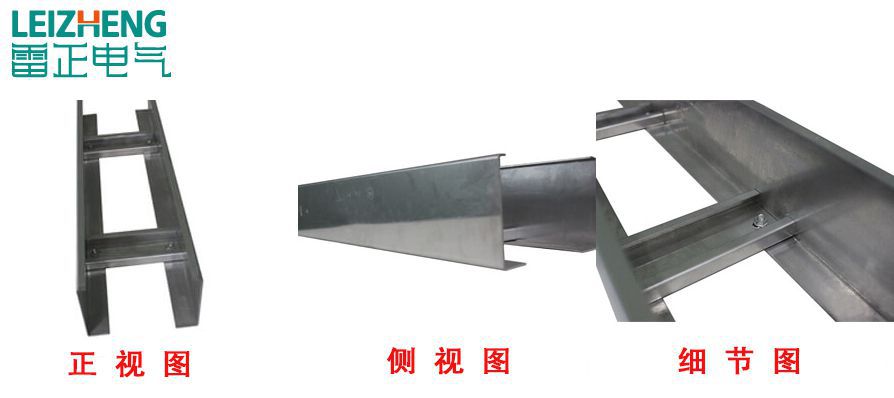

鋁合金橋架細節圖：

鋁合金橋架常用規格：

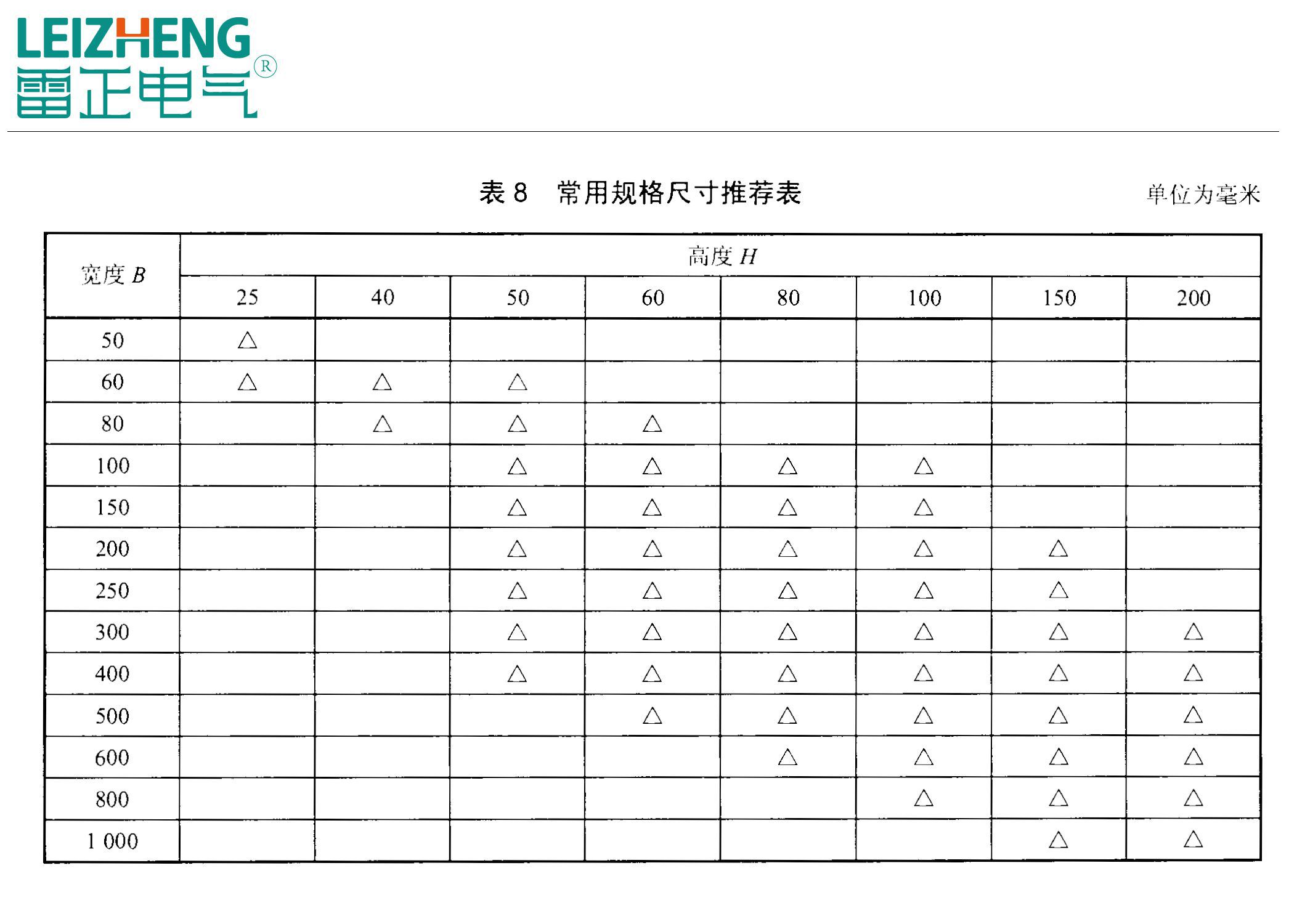

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準鋁合金橋架常用規格如下圖：

鋁合金橋架厚度國家標準：

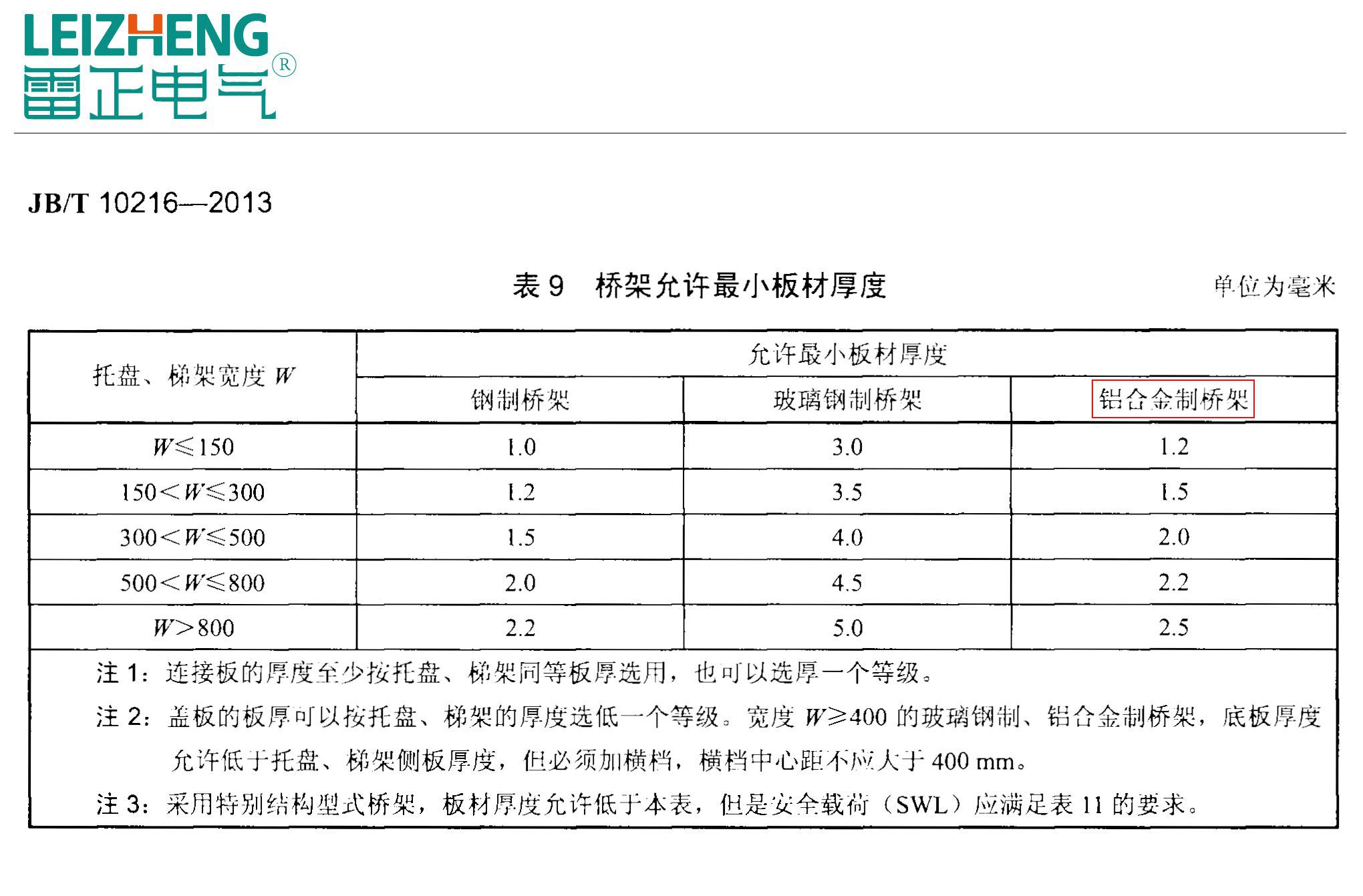

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準鋁合金橋架厚度標準如下圖：

• 鋁合金橋架寬度≤150，最小允許板材厚度1.2mm
• 150＜鋁合金橋架寬度≤300，最小允許板材厚度1.5mm
• 300＜鋁合金橋架寬度≤500，最小允許板材厚度2.0mm
• 500＜鋁合金橋架寬度≤800，最小允許板材厚度2.2mm
• 鋁合金橋架寬度＞800，最小允許板材厚度2.5mm

以上便是鋁合金橋架圖集和相關介紹，希望看完能對大家有所幫助，如果還有疑問可以通過PC端查看本文章下的更多內容。
