電纜橋架簡介

電纜橋架是一款為維護電纜而衍生的產品，是電纜的維護殼，避免電纜收到外界要素的損壞。主要由支架、托臂和裝置附件組成，橋架主要類型能夠分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架設裝置，全部零件均需進行鍍鋅處理，可裝置在建筑物外露天。，也能夠敷設在建筑物和管廊支架上。在地下停車場、工廠廠房等許多外露電線需要被維護的供電環境都會見到電纜橋架的應用。

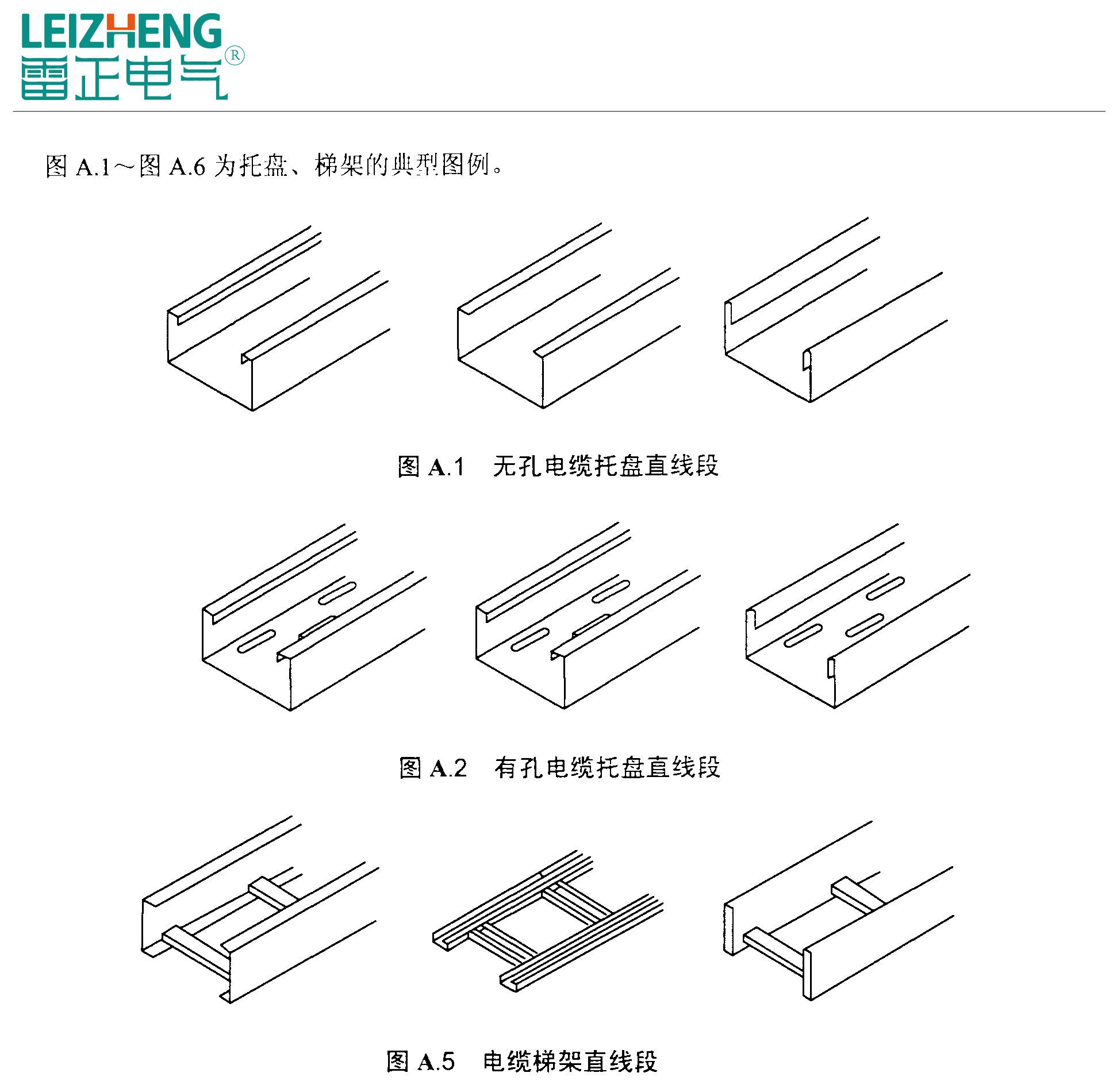

橋架型號

• 無孔電纜托盤橋架：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

• 梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

• 有孔電纜托盤橋架：托盤式橋架是半密封型，它跟槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

電纜橋架安裝規范標準

根據《建筑電氣工程施工質量驗收規范》編號：GB 50303-2015第11章11.2.3規定，橋架安裝規范如下：

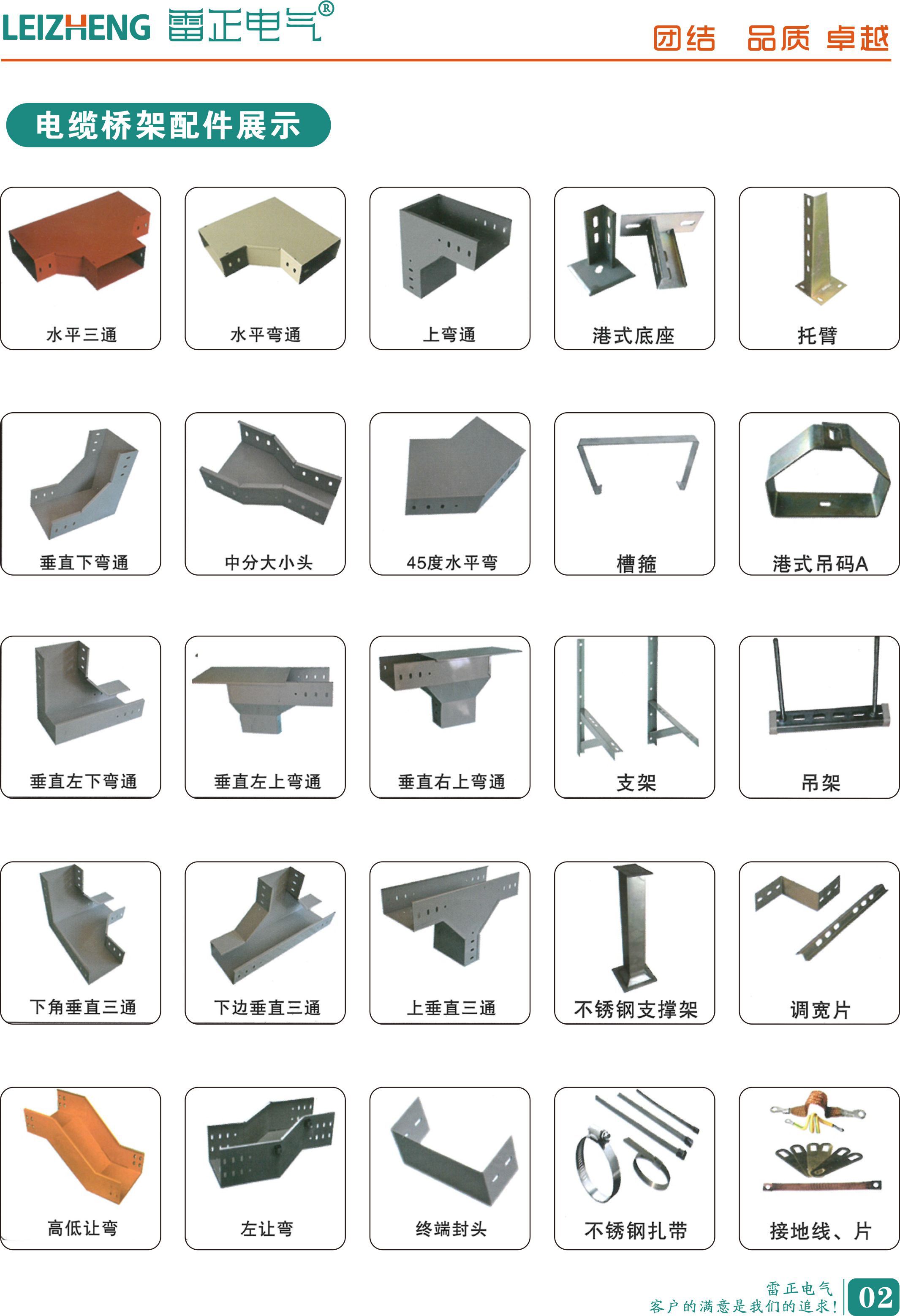

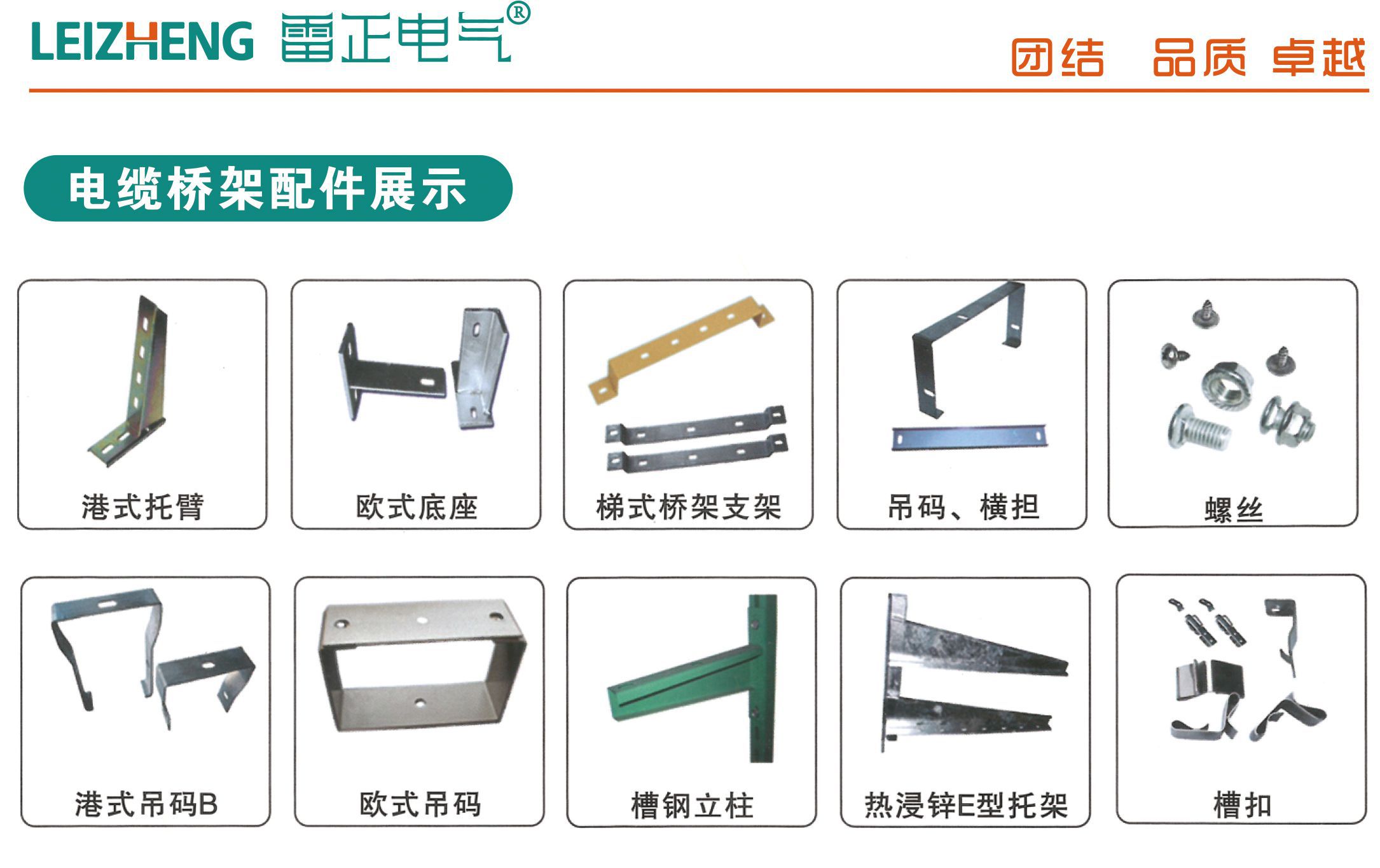

電纜橋架安裝配件

以上便是電纜橋架安裝規范標準的介紹，大家在安裝電纜橋架的時候參考國家標準可以大大減少安全事故的發生，提升用電安全水平。希望大家看完之后能有所幫助，如果還有疑問可以通過PC端查看本文章下的更多內容。
