電纜橋架簡介：

電纜橋架分為槽式、托盤式、梯式、網式等結構，由支架、支架臂和安裝附件組成。建筑物內的橋梁可以獨立架設，也可以附設在各種建筑物和走廊的支架上。應體現結構簡單、造型美觀、配置靈活、維護方便等特點，所有部件都需要鍍鋅處理。建筑物外的露天設置的橋梁，在附近的海岸和腐蝕區，材質必須具有防腐、濕氣、附著力高、耐沖擊強度高的物性。

電纜橋架的選擇

橋架有許多種類型，最常用的是：槽式橋架，托盤橋架，梯形橋架（見下圖）。

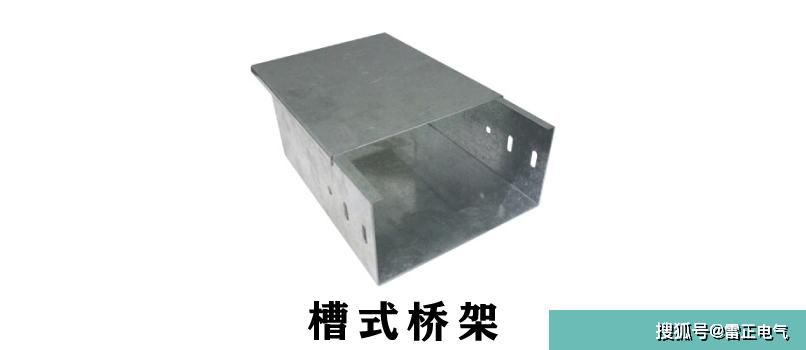

槽式電纜橋架：這是一種完全封閉的橋架，有很好的保護，就像把電纜放入盒子里一樣，可以很好的隔離外界環境對電源的干擾。

托盤橋架：托盤橋架半密封，類似于槽式橋架的外形，但考慮到電纜的發熱，在托盤的下部開孔用于散熱。

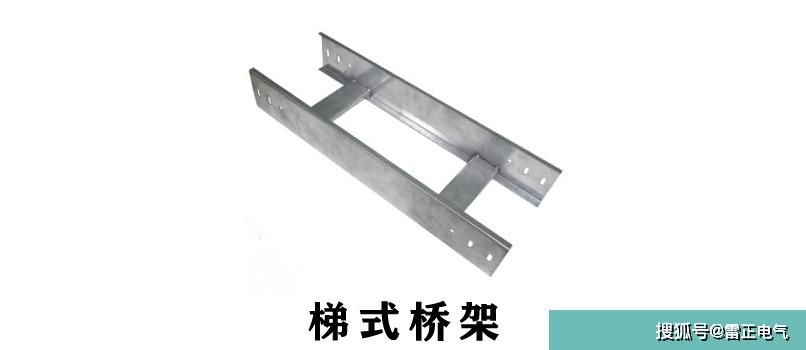

梯形橋架：形狀與梯形相似，中間裝置用于加強支撐性能。梯形橋架重量輕，承載力強，散熱效果好。

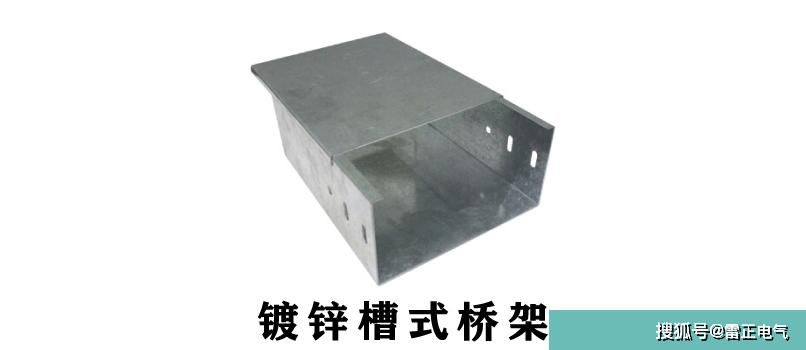

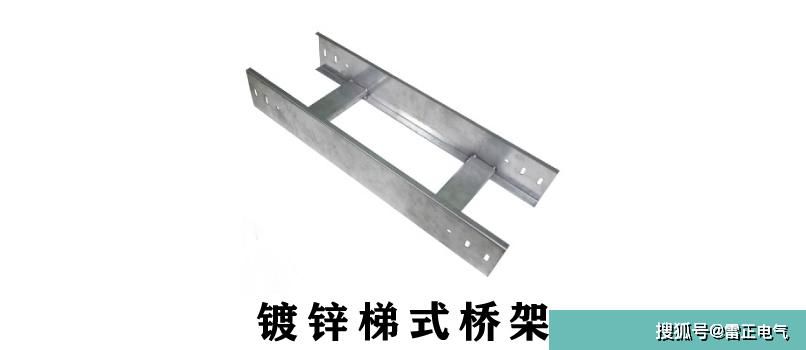

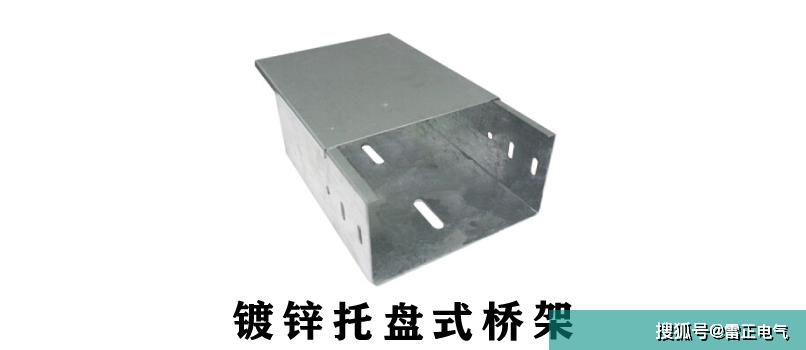

鍍鋅橋架：鍍鋅橋架最初是“普通鋼橋架”。首先，對普通鋼橋表面進行清洗除垢，去除表面雜質。然后，將其放入含有氧化鋅的電鍍液中，通電使鋅分子電離并附著在鋼橋架表面，形成一層厚的鋅層，制成鍍鋅橋架。

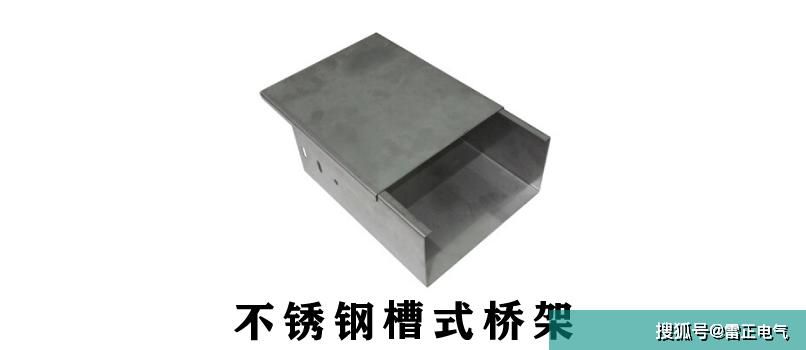

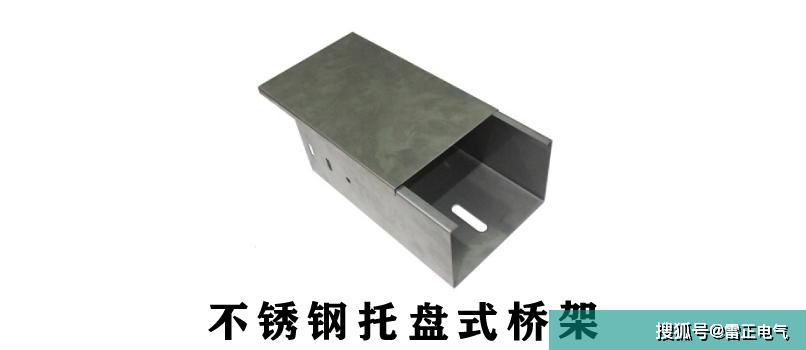

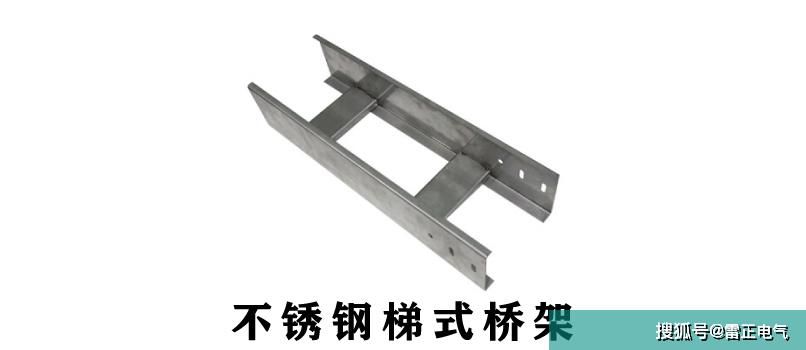

不銹鋼橋架：以304不銹鋼板為生產原料，表面無需其他處理即可成型使用，比其他材料制成的橋架綜合性能更好。

電纜橋架的表面處理主要包括：防火橋架、噴塑橋架和熱浸鋅橋架。

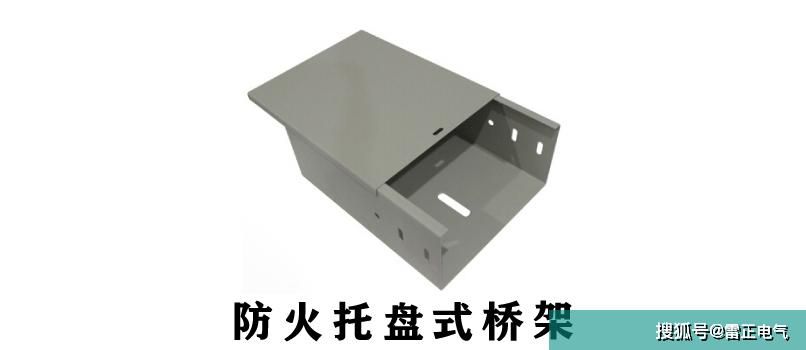

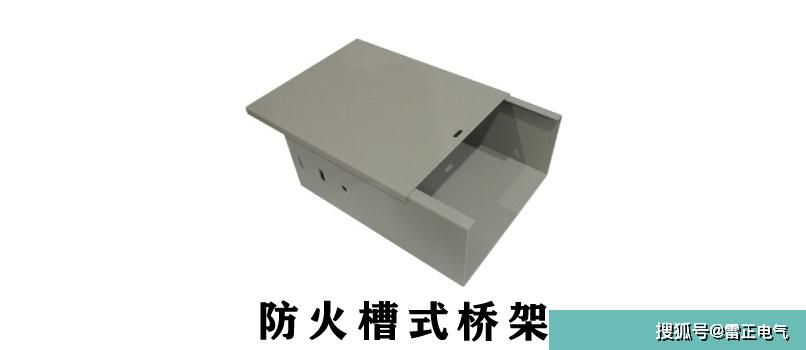

防火橋架：加工普通鋼金屬橋架涂上防火隔熱防火涂料。它是橋架性能的改善，具有耐熱、耐水、耐腐蝕等性能。因為橋架不能燃燒，所以只有燃燒的電纜，防火橋架的防火原理。

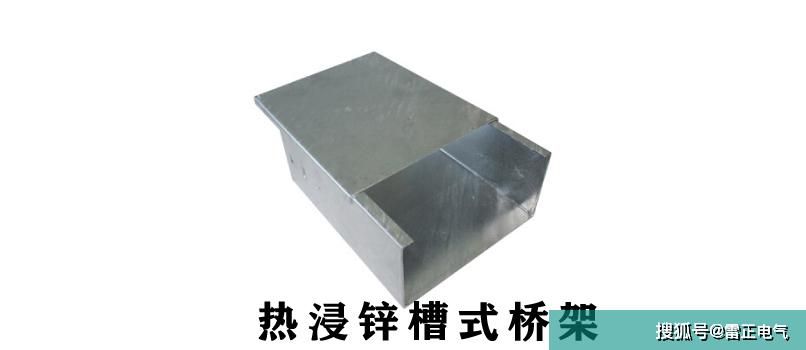

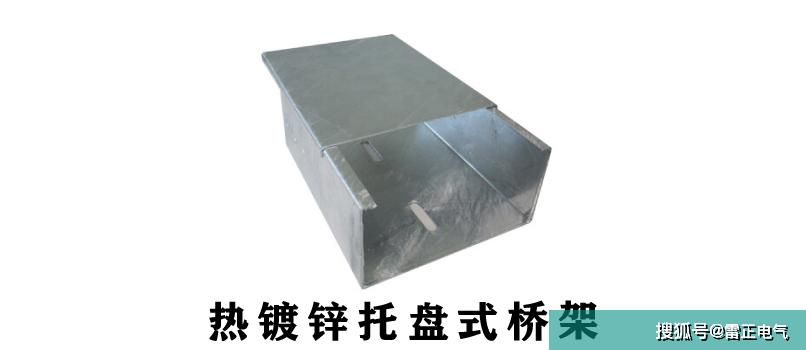

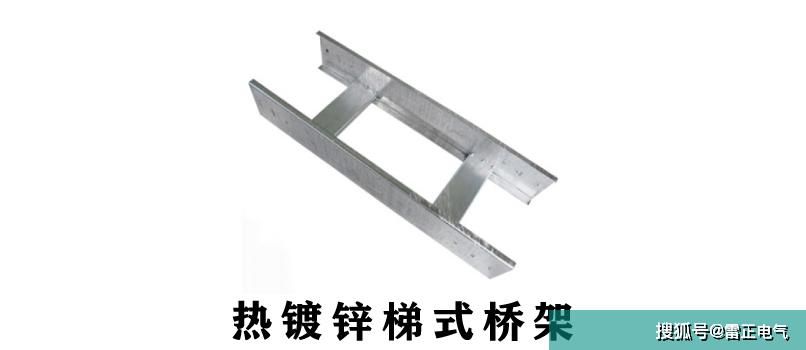

熱浸鍍鋅橋架：熱浸鍍鋅橋是冷鍍鋅橋通過物理磨削去除原有的鋅層，然后將橋進入600℃高溫熔鋅溶液，使橋面粘附厚鋅層。與鍍鋅橋相比礎上得到提高，耐腐蝕性和使用壽命比鍍鋅橋長。

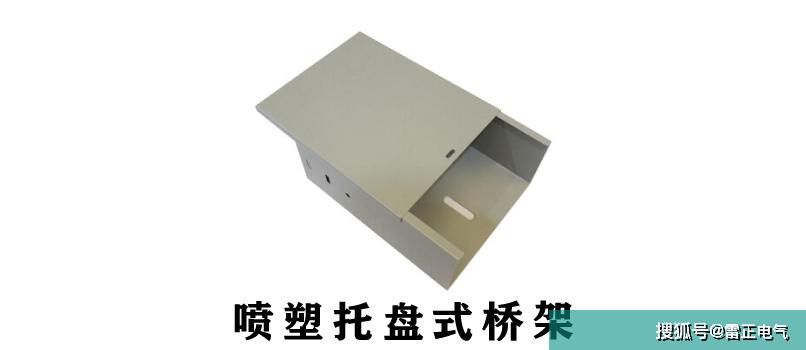

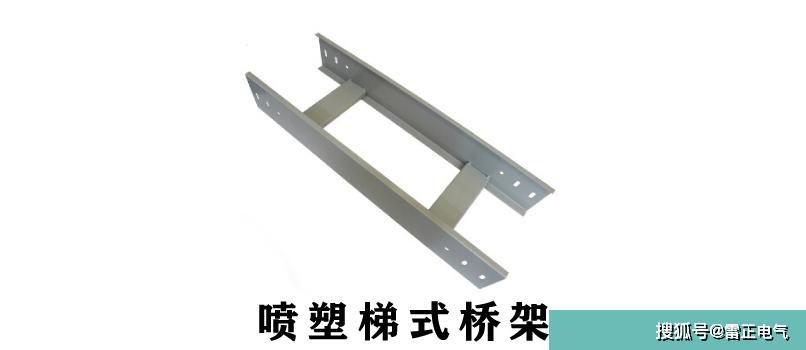

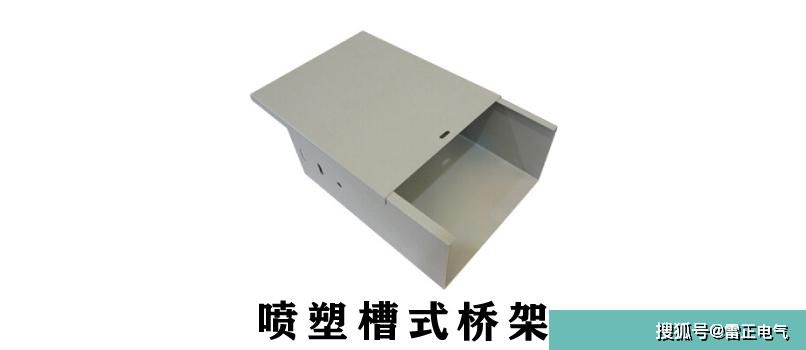

噴塑橋架：它是在普通金屬橋表面加工一層靜電粉末，使橋表面光滑美觀，也可使噴塑顏色與安裝環境相匹配。

以上便是電纜橋架的圖片大全介紹，希望看完以后能幫助到大家。
