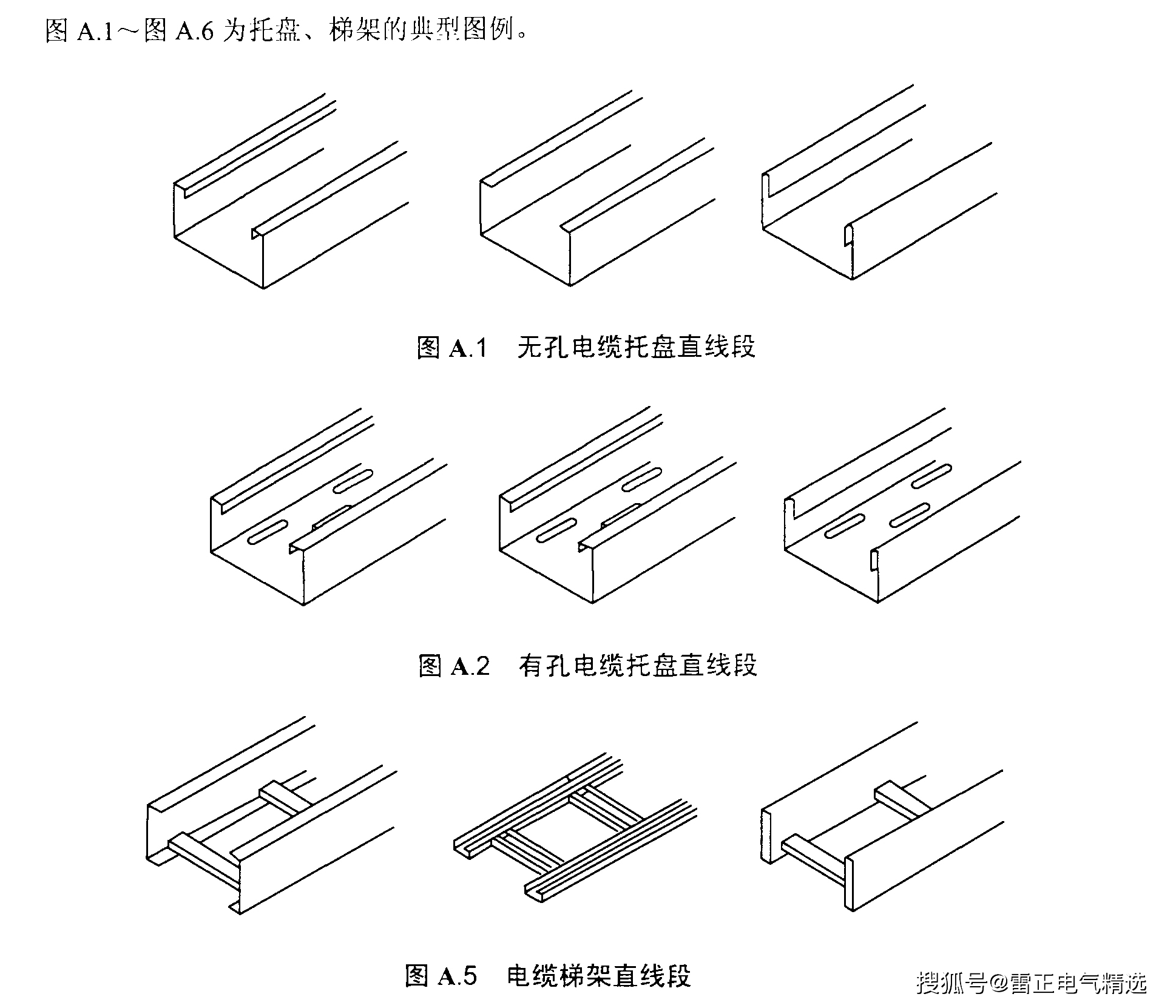

橋架由槽式、托盤或梯階式的平行線段、彎通、三通、四通部件及其托臂(臂式支撐架)、支架等組成具備密接支撐點電纜線的剛度結構體系之全民(下稱電纜橋架)。時上涌電纜橋架持續取得銷售市場的認同和接納橋架制造行業的國內生產制造的幅度，產品采用高品質冷軋板，取得普遍關心產品采用高品質冷軋板，表層加工工藝有冷噴鋅、熱浸鍍鋅、靜電粉末噴涂、防火資料、噴漆等

橋架怎樣型號選擇：

1、清晰天然環境標準：天然環境標準一般有三種：浸蝕天然環境、一切正常天然環境、獨特天然環境。

2、清晰邁向：根據大部分電纜線邁向，在房間內可沿墻、柱、梁、混凝土樓板走，在戶外盡量沿管路走。

3、測算載荷：測算在橋架邁向橫斷面上的單位長度電纜線的毛重q及總載荷G

G總=n1*q1+n2*q2+……nn*qn

式中：q1q2q3……qn為每根電纜線單位毛重(Kg/m)

n1n2n3……nn為同樣電纜線支數G總

4、挑選電纜橋架：根據電纜線載荷及電纜橋架安裝處的天然環境，以電纜橋架的載荷曲線圖為根據，來清晰電纜橋架的品種和標準型號及其立桿的間隔、托臂的長短、電纜橋架的層級、立桿的長短等。

5、根據電纜線邁向以及安裝的天然環境清晰電纜橋架的固定不動方法：懸架式、直立式（這二種局勢均可選用一側固定不動或是雙側固定不動）、壁側式等。

6、橋架層級的排序是：弱電安裝變頻電纜在頂部，然后一般變頻電纜、低壓動力電纜、髙壓動力電纜，先后向下排序，那樣排序有益于屏蔽掉影響、天然通風、排熱等。

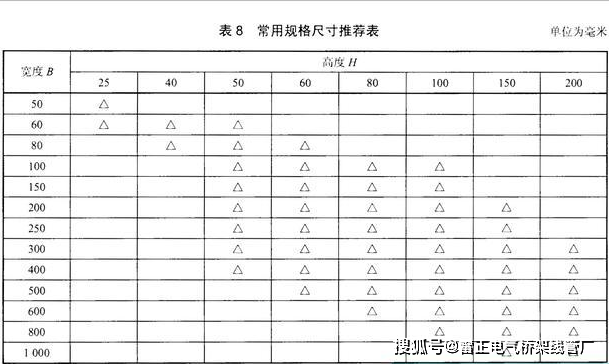

電纜橋架常用規格：

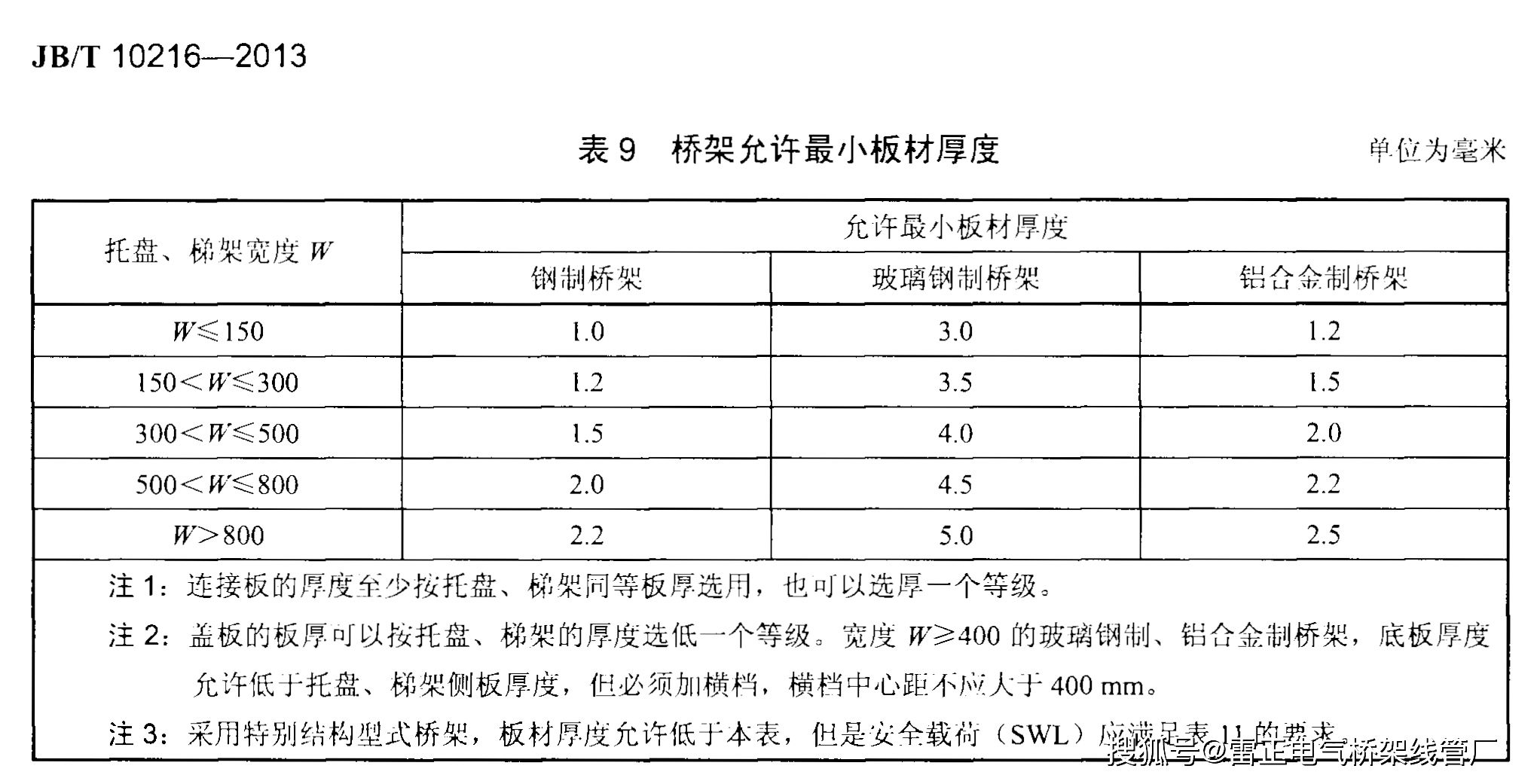

電纜橋架厚度國家標準：
