電纜橋架是一款為維護電纜而衍生的產品，是電纜的維護殼，防止電纜收到外界因素的損壞。主要由支架、托臂和安裝附件組成，橋架主要類型可以分為梯式橋架、無孔托盤式橋架（槽式橋架）、有孔托盤式橋架（托盤式電纜橋架）等。橋架既可獨立架設安裝，全部零件均需進行鍍鋅處理，可安裝在建筑物外露天。也可以敷設在建筑物和管廊支架上。在地下停車場、工廠廠房等許多外露電線需要被維護的供電環境都會見到電纜橋架的使用。
橋架分類：
經?？梢砸?jiàn)到的電纜橋架規格型號分別是：沒孔拖盤橋架（槽式橋架）、梯式橋架、有孔拖盤橋架（托盤式電纜橋架）。這三種橋架都是有各的優點，是目前我國運用最多的規格型號，接下來大伙兒看一下詳細說明。

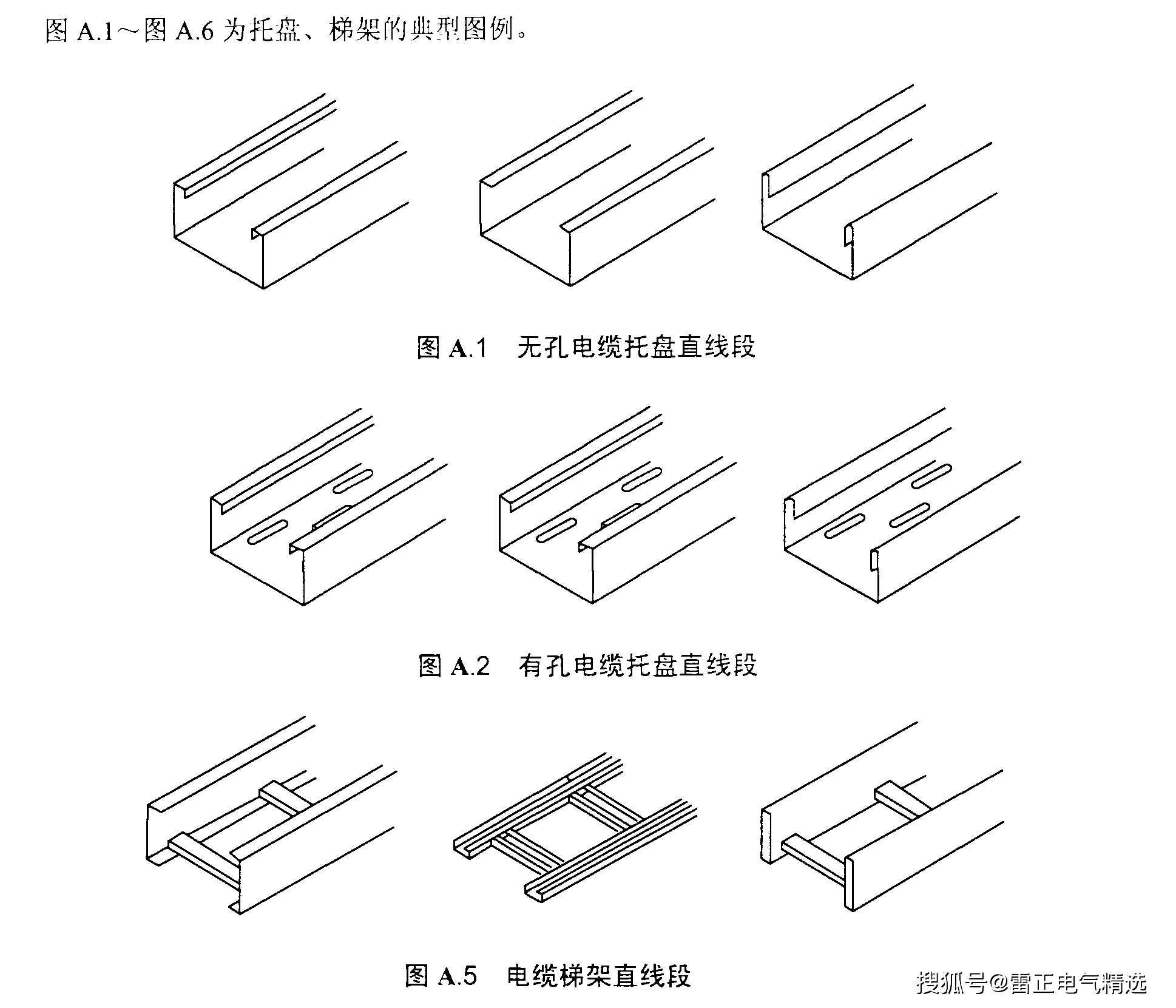

無孔式托盤批發橋架：也稱之為槽式橋架，從下邊的圖可以看得出來槽式橋架是一種封閉式的電纜橋架，它的封閉式特性給它造成了非常好的抗干擾能力和抗腐蝕優勢，可以更強得讓電纜不易收到外界因素而損壞。經常被運用在電子設備較多的計算機機房，信號較顯著的通訊塔等……務必高靈活體系管理的控制電纜的地理環境中。
梯式橋架：梯式橋架是生產制造制造行業根據世界各地有關原材料及同業競爭改進新產品開發而成的一個新型橋架，從下邊的圖可以看得出來它的外觀設計跟折疊梯子相近，具有凈重比較輕，成本低，產品造型設計別具一格，安裝方便快捷、散熱、透氣性率好等優點。它可用一般直徑非常大電纜的鋪裝，十分問可用高、底壓動力電纜的鋪裝。
有孔式托盤批發橋架：也被他人稱作托盤式電纜橋架，從名字可以看出來它跟槽式橋架的款式是相近的，區別就在于托盤式電纜橋架帶有打孔，那么這類孔是用以干什么的呢？確信大家都猜到一點，這類孔是用以散熱的，也是因?yàn)檫@類孔才讓托盤式電纜橋架稱作經常被運用的橋架。因而鋼制托盤電纜橋架有著凈重比較輕、載荷大、外型漂亮、結構簡易、機械設備方便快捷等優點。它不僅可用電纜電線機械設備，也可用變頻電纜的鋪裝。
在工程設計中，應根據經濟合理性，技術可行性，運行安全性等因素綜合比較電纜橋架的布局，確定方案，并充分滿足施工安裝，維護和修理的要求，電纜敷設。
1、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）。
2、強腐蝕性環境應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂，支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
3、除上述情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。
5、大跨距（>3m）要選用復合型橋架（FB）。
6、電纜橋架,卡博菲橋架,愛帆橋架均可替代互用！
7、戶外要選用復合環氧樹指橋架（F）。
