電纜橋架是為電纜維護而衍生的產品。它能在正常通電運行下，保持電纜不受外界環境和不確定因素的影響和破壞，從而保證電力和供電的安全。

電纜橋架主要由支架、臂和裝置附件構成，可以獨立設置裝置，所有部件需要鍍鋅處理，可以設置在建筑物外或露天裝置上。它也可以放置在建筑物和管架支架上。電纜橋架的使用可以在地下停車場、工廠建筑和許多其他需要維護裸露電線的供電環境中看到。

電纜槽式橋架：這是一個完全封閉的橋架，像盒子一樣保護電纜。用于鋪設計算機電纜、通信電纜、高靈敏度控制電纜等。它對控制電纜的屏蔽干擾和保護電纜在腐蝕環境中具有良好的效果。

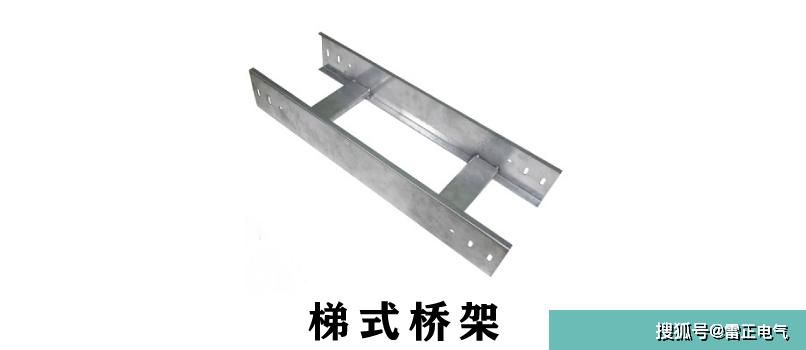

梯形電纜橋架：外形類似梯子，中間焊接的橫桿具有重量輕、成本低、承載能力強、透氣性好等特點。它一般適用于敷設大直徑電纜和高、低功率電纜。

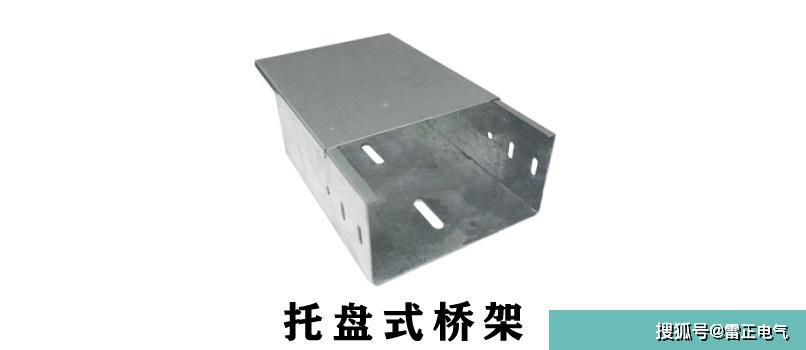

托盤式橋架：托盤式橋架半密封，與槽式橋架非常相似，具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它不僅適用于電力電纜的安裝，也適用于控制電纜的敷設。

電纜橋架價格：

橋架由于材料和表面處理方式的不同,而且板價浮動的原因很多,因此以下只提供幾種最常用的橋價作為參考。

橋架板材分類：鍍鋅橋架、鋁合金橋架、不銹鋼橋架

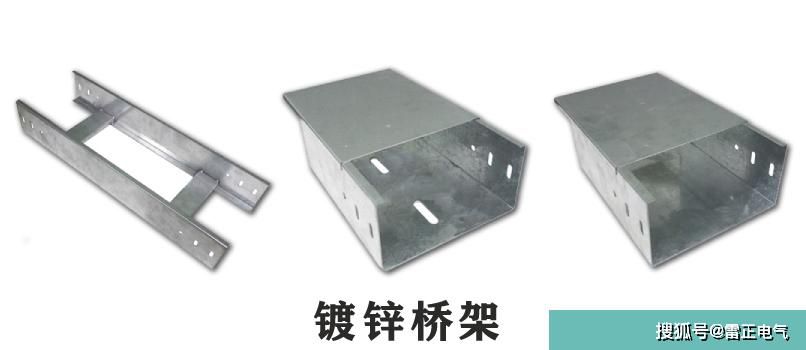

鍍鋅橋架：鍍鋅機架的原材料被稱為“鍍冷鋅軋板”。冷軋鍍鋅鋼板是將鋼板經過化學清洗后放入電鍍液(含氧化鋅)中。通電后，鋅分子被電離并附著在鋼板的外表面形成鍍鋅層。然后將冷軋鍍鋅鋼板制成鍍鋅橋。

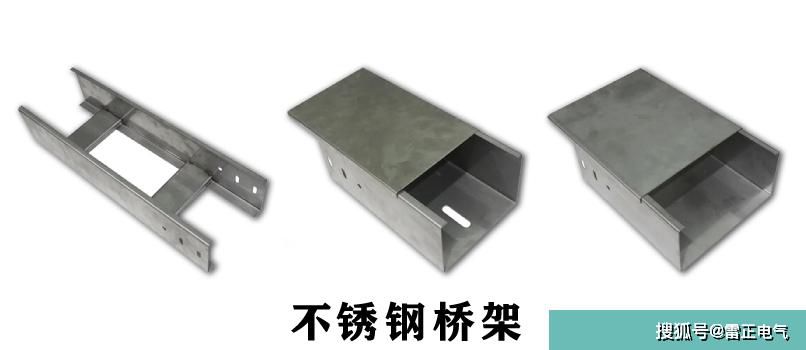

不銹鋼橋架：由304不銹鋼型材料制成，表面一般不需要處理，其性能和價值均高于其他材料。

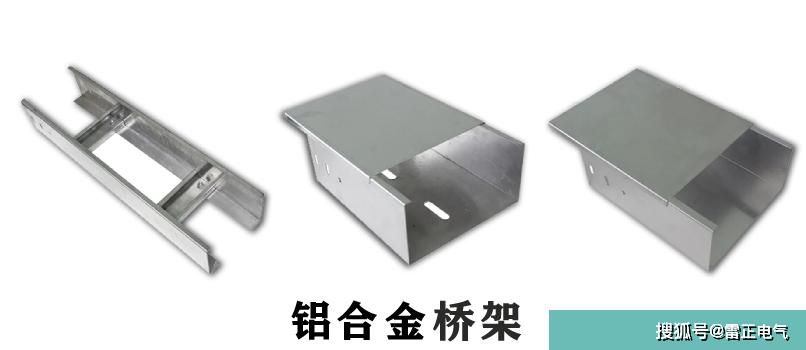

鋁合金橋架：鋁合金橋架由鋁合金壓成型，尺度精度高、強度好、外形漂亮、重量輕、承載才能大；鋁合金電纜橋架外表噴砂氧化生成一層天然的氧化保護膜，對大氣和化學介質具有很強的耐腐蝕才能。

橋架面處理：阻燃烤漆橋架、噴塑橋架、熱浸鋅橋架

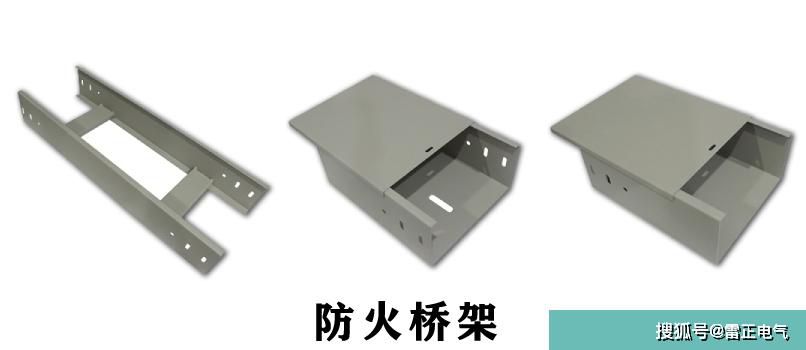

阻燃烤漆橋架:采用鍍鋅橋架，在加工表面涂一層阻燃涂層，使橋架耐熱、耐水、耐腐蝕。

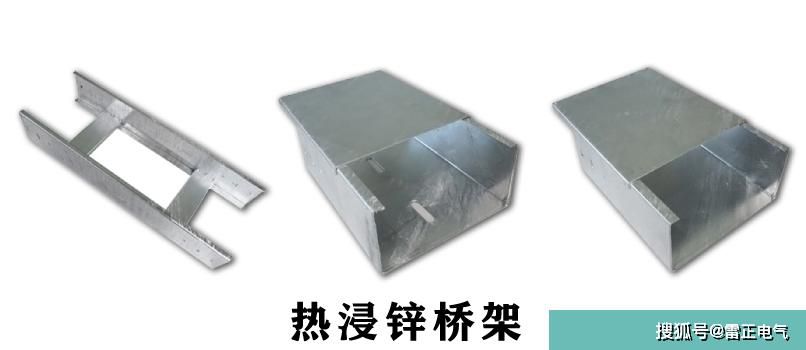

熱浸鍍鋅橋架：首先把原產品鍍鋅橋架進行除鋅后將鋼構件浸入600°C左右高溫融化的鋅液中，使得橋架表面附著厚厚的鋅層。

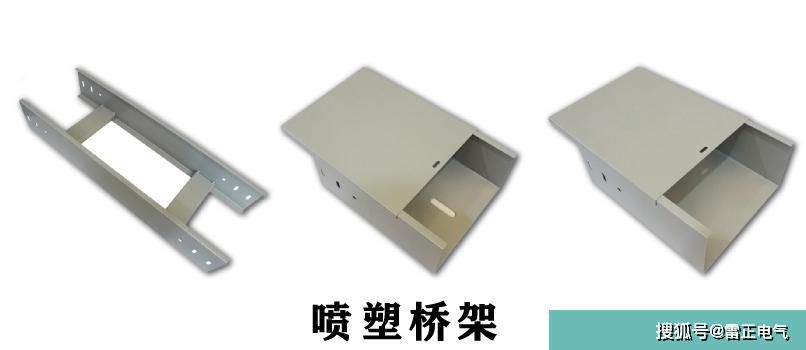

靜電噴塑橋架：由鍍鋅橋架通過外表加工一層靜電粉末噴塑而成，使得橋架表面光滑，亦可依據裝置環境挑選調配色彩，有抗腐蝕、耐磨、防水和運用壽命長等功能。

電纜橋架常用規格：

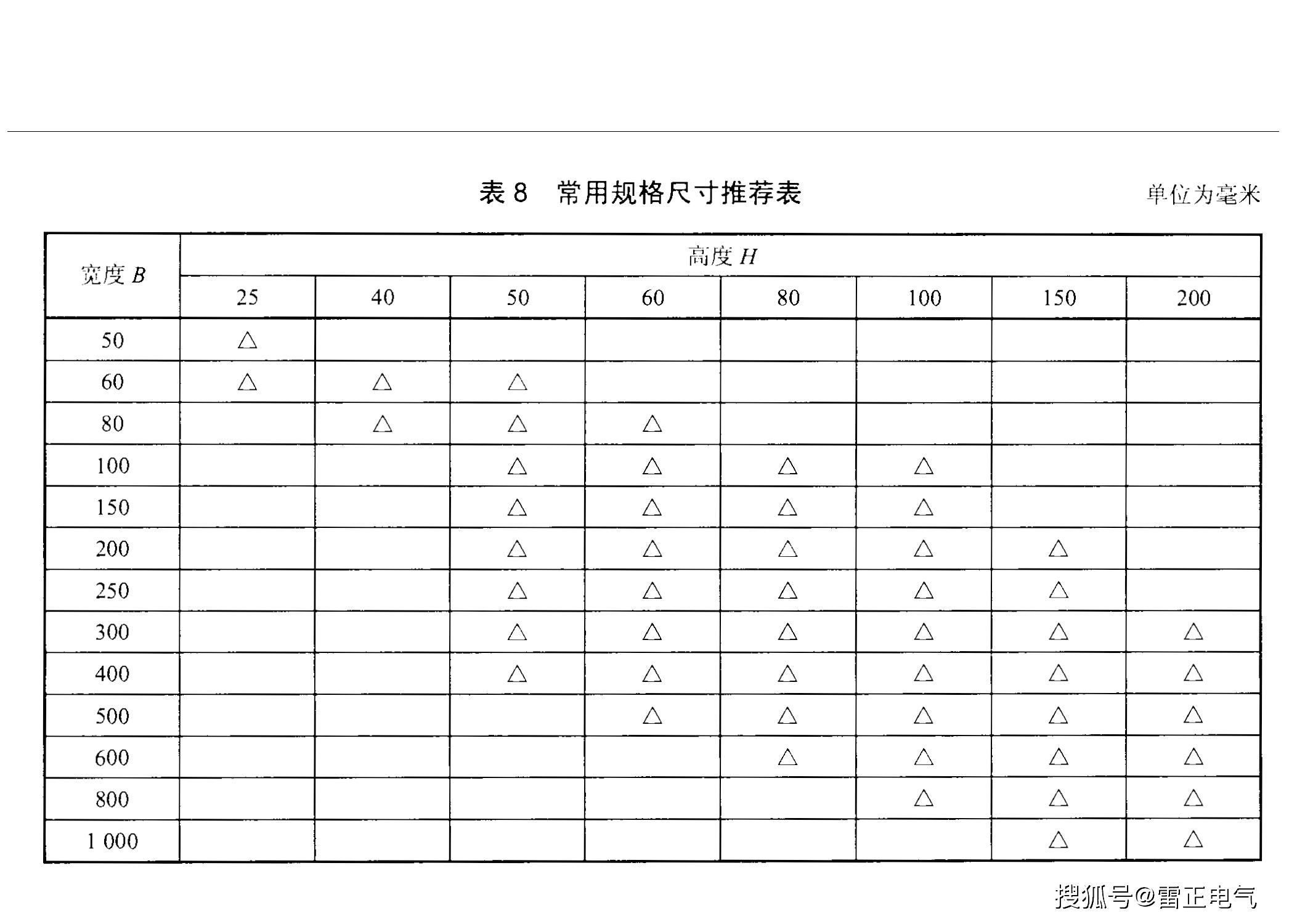

• 根據JB/T 10216-2013《電控配電用電纜橋架》標準電纜橋架常用規格如下圖：

以上便是電纜橋架圖片的介紹，希望以上的介紹大家看完之后能對電纜橋架有更清晰的認識，如果還有疑問可以通過PC端查看本文章下的更多內容。
