由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托臂(臂式支架)、吊架等構成具有密接支撐電纜的剛性結構系統之全稱(以下簡稱橋架)。時上涌橋架不斷得到市場的認可和接受電纜橋架行業的國產化力度，產品選用優質冷軋鋼板，得到廣泛關注產品選用優質冷軋鋼板，表面工藝有冷鍍鋅、熱鍍鋅、靜電噴涂、防火涂料、烤漆等。

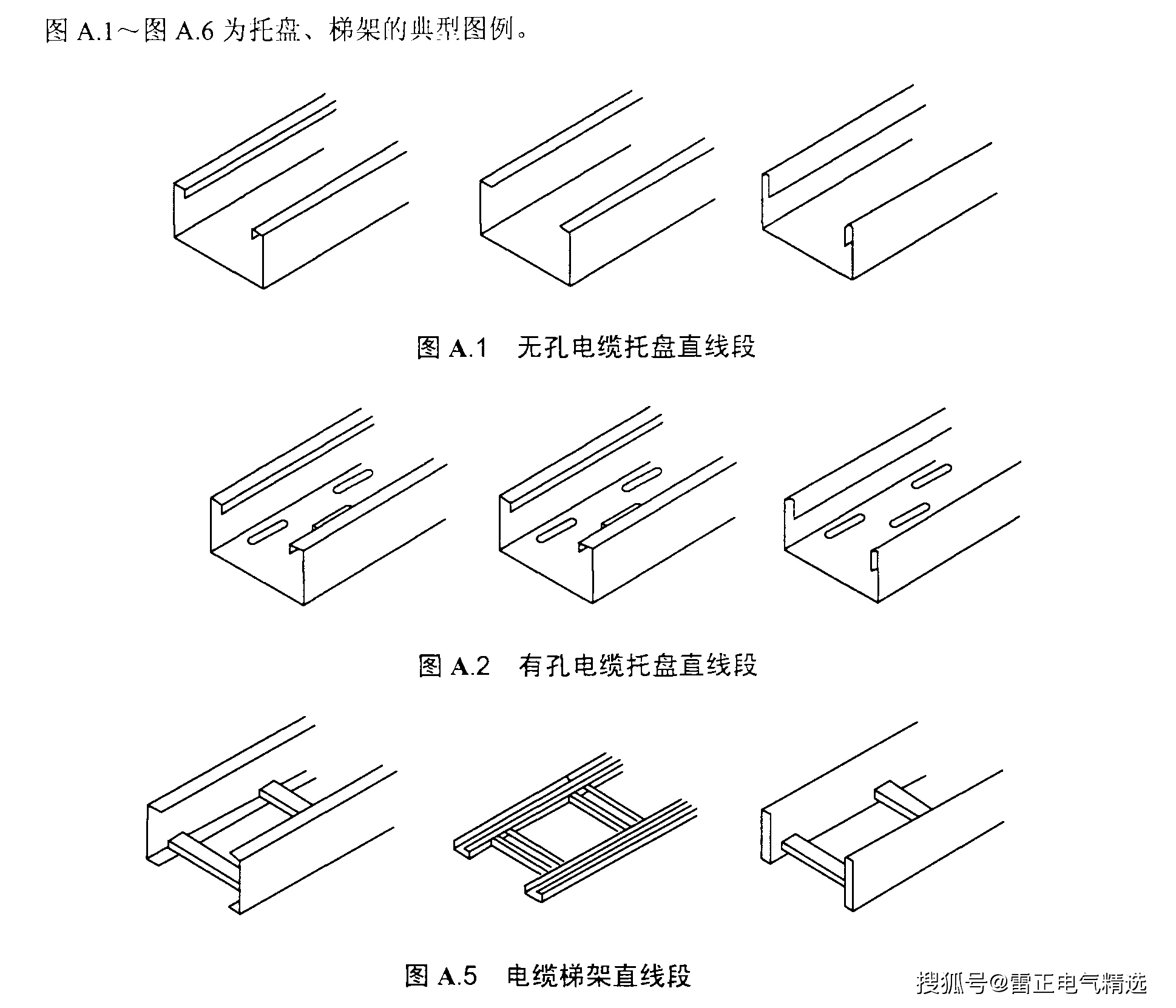

電纜橋架型號分類：

1 、梯級式電纜橋架

梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

2、托盤式電纜橋架

托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適合于控制電纜的敷設。

3、槽式電纜橋架

槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

在建筑工程設計中，應依據經濟發展合理化，技術性可行性分析，運作安全系數等要素綜合性較為橋架的合理布局，明確計劃方案，并充足考慮工程施工安裝，維護保養和維修的規定，電纜敷設。

1、橋架的布局應依據經濟發展合理化、技術性可行性分析、運作安全性等要素綜合性類比，建筑工程設計中。以明確最好計劃方案，也要充足考慮工程施工設備、維護保養維修及電纜敷設的規定。

2、鋪設在電氣設備專用型屋子里時以外，橋架水準鋪設在機器設備隔層或安全通道且小于2.5m應采用維護保養接地裝置對策。橋架水準鋪設時距路面的高寬比一般不少于于2.5m豎直鋪設時距路面1.8米下列部分應加金屬材料后蓋板維護。

3、應選用抗腐蝕的剛度材料生產制造.或采用耐腐蝕解決，橋架、電線槽以及抗震支架應用在有腐蝕自然環境中。耐腐蝕處理方法應考慮工程項目自然環境和使用性能的規定。對耐蝕性能規定較高或規定清潔的場地，宜采用鋁合金型材橋架。

4、可在橋架，橋架在有防火安全規定的區間內。拖盤內加上具備防火或阻燃特性的板，網等材料組成封閉式或半封閉式式構造，并采用在電纜橋架以及抗震支架表面刷涂防火安全鍍層等對策。其總體防火特性應考慮相關法律法規標準或規范的規定。工程項目防火安全規定較高的場地.不適合選用鋁合金型材橋架。

5、必須屏蔽掉干擾信號的電纜線路線.或者有安全防護外界影n向如室外光照。腐蝕液體、易燃性煙塵等自然環境規定時.應取用沒孔托盤式橋架。

6、橋架應取用后蓋板;公共性安全通道或戶外超越路面段.最底層橋架子上宜加墊塊或應用沒孔拖盤，非常容易堆積煙塵的場地。
