電纜橋架分為槽式、托盤來式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成。建筑物內橋架可以獨立架設，也可以附設在各種建(構)筑物和管廊自支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理。安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

一、電纜橋架型號介紹

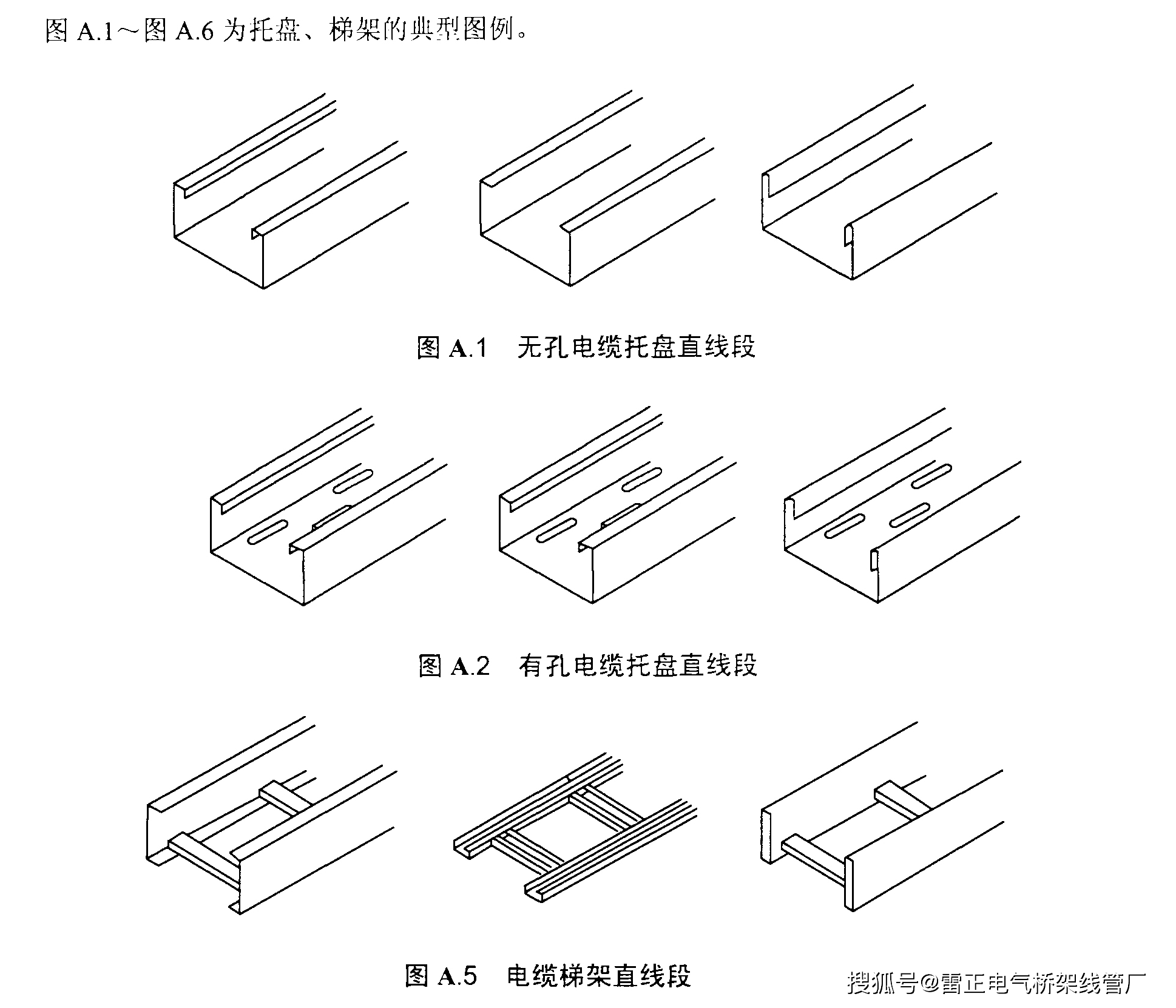

槽式電纜橋架，托盤式電纜橋架，梯級式電纜橋架等。這些也是目前在中國應用比較多的橋架，多為封閉型橋架。什么樣的環境下用什么類型的橋架，這是非常重要的問題。

無孔電纜托盤橋架（槽式橋架）：槽式電纜橋架是一種全封閉型的電纜橋架。最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。

梯式電纜橋架：梯式橋架簡稱 “ 梯式電纜橋架 ” 它外型獨特像梯子形狀，中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好，一般直徑比較大的電纜和高、低動力電纜的敷設都會使用到。

有孔電纜托盤橋架（托盤式電纜橋架）：托盤式橋架是半密封型，它跟槽式橋架的樣子非常相似，它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。既適用于動力電纜的安裝，也適用于控制電纜的敷設。

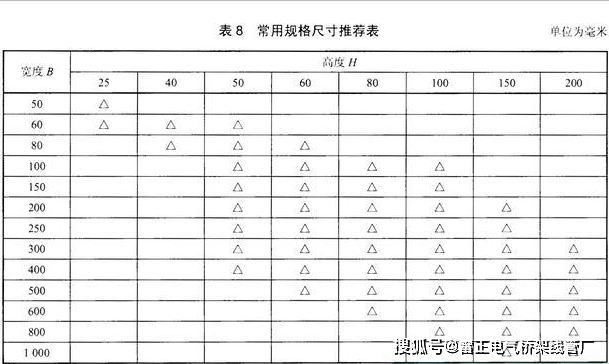

二、電纜橋架規格查詢

三、如何選擇合適的電纜橋架型號

使用環境不同，需要選擇的橋架規格、型號都不同，這也就涉及到電線橋架的選購問題。通常，選擇和購買橋架，只需要注意以下4個要點。

1、選擇合適的結構類型

橋架的類型主要和結構有關，不同結構的橋架應用在不同的環境中。因此，首先要根據具體的施工環境和所期待的橋架的功能來選擇最合適的橋架。

2、根據材質選擇橋架

橋架有鋼制、玻璃鋼和鋁合金等幾種類型，不同材料做成的橋架在性能上各有千秋。比如玻璃鋼橋架重量輕；鋁合金橋架重量也輕，但價格較貴。

3、根據防火等級選擇橋架

如果是對防火有較高要求的環境，不適合使用鋁合金橋架，而應該選擇阻燃型橋架，這樣可以保證橋架的壽命更長。

4、選擇橋架尺寸

橋架不能偏大或偏小，一定要選擇合適的尺寸?？傮w的原則是，電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40%；控制電纜不應大于50%。
