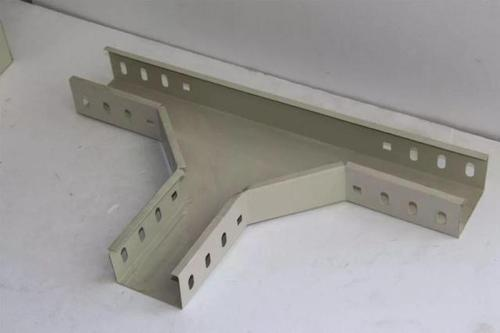

電纜橋架施工工程現場大體分成橋架和分支架。經常使用的彎頭種類包括水平彎頭90°、上下跳彎45°、垂直上下彎頭、水平三通等。下面小編就講解一下經常使用90°制作方法。

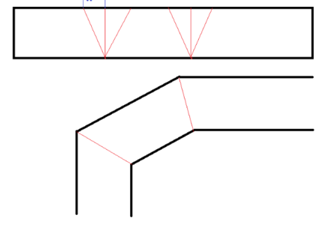

1、做45°+45°的平90°彎：取電纜橋架高乘以0.4所得的值W， 在需求處繪制中心線后往兩邊各自量出W成三角形、再割開所切的線、彎折即成。

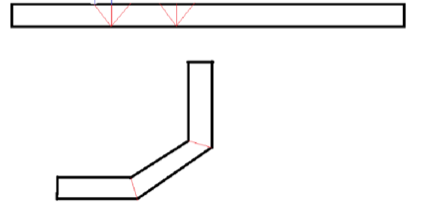

2、取橋架寬度乘以0.4所得的值W，在需求處繪制中心線后往兩邊各自量出W成三角形、再割開所切的線、彎折即成。

3、取橋架寬度乘以0.4所得的值W、 在需求處繪制中心線后往兩邊各自量出W成三角形、再割開所切的線、彎折即成。

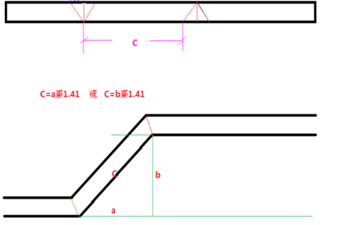

以上就是橋架90°的做法，綜合考慮線纜的鋪設，橋架90°彎務必做兩個45°彎。沿粗線條用切割機割開橋架，用手槍鉆打孔螺栓固定，不用電焊。做好后用機器將毛刺磨掉。該圖電纜橋架以200*100加以分析，其它的規格按圖控制。

電纜橋架的型號查詢

最經常用到的橋架型號有：槽式橋架、梯式橋架和托盤式橋架。

托盤式橋架：它看起來跟槽式橋架沒差別，但是它的底端會開孔，所以說排熱作用會比槽式橋架的好不少。

梯式橋架：它的外在跟人字梯似的，是依據國內國外的最新的數據資料研發的新式橋架。

槽式橋架：它外表跟盒子沒多少差異，是一類全封閉型的橋架，它耐腐蝕作用和屏弊作用相當?shù)膹?qiáng)。

通過以上的電纜橋架90°的做法介紹，大家應該都了解了吧，了解之后在我們以后的日常生活中都會很方便的，以上的內容僅供參考！
