現如今電氣工程施工過程中所用到的電纜橋架彎頭普遍是由橋架廠在出廠前完全制作好的，但考慮到工程施工工地具體情況有所不同，因此有些施工項目可能會需要當場制作橋架彎頭，這就得安裝技術人員有相應的工程施工基本知識才能夠獨當一面。常使用彎頭的類型有：上下跳彎45°、水平三通、水平彎頭90°、垂直上下彎頭等等。接下來就電纜橋架爬坡彎計算方法來詳細說明一下。

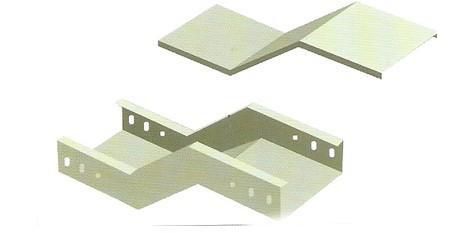

電纜橋架爬坡彎的計算方法如下：

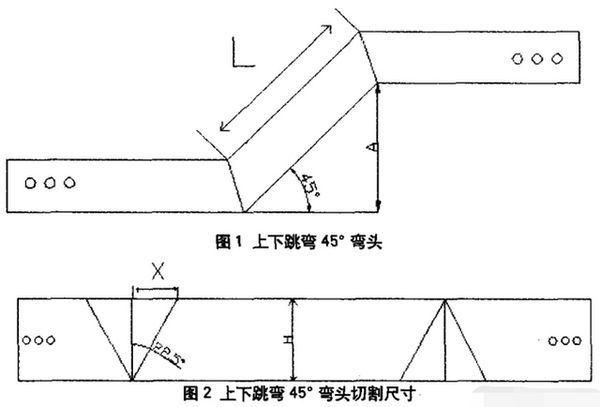

1、45°彎頭：斜邊（爬坡）=高x1.4底邊=高上下翻切口處的寬=線槽的側板高x8.1上下翻切口處寬=線槽的底部板寬x8.1。

2、30°彎頭：斜邊（爬坡）=高x1.7上下翻切口處寬=線槽的側高x5.4上下翻切口處的寬=線槽的底部板寬x5.4。

3、25°彎頭：斜邊（爬坡）=高x3底邊=高x2.83上下翻切口處的寬=線槽的側板高x3.4上下翻切口處的寬=線槽的底部板寬x3.4。

電纜橋架三線距離=邊高×計算公式30°×0.545°×0.860°×190°切個45°。

電纜橋架的優點

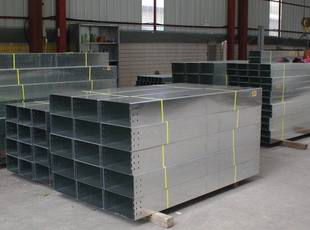

電纜橋架是由支吊架、托臂和安裝零部件組成的，它既能獨立構建，還能夠鋪裝在房屋建筑施工和管廊上。通常被使用的橋架上面會噴涂一層鍍鋅，具有類型全、利用廣、抗壓力度大、結構輕、工程預算低、建筑施工簡易化、布線靈便、安裝標準、外型別具一格等特征。

工程施工環境容許當場制作制作彎頭的具體情況下能夠運用上述電纜橋架計算方法，大家可以參考一下！
