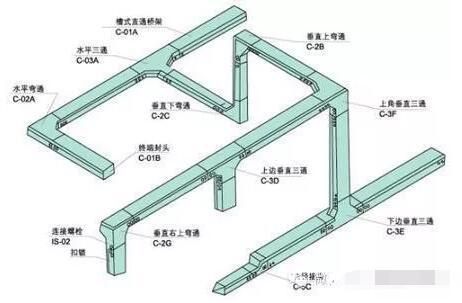

1、橋架的總平面布置要做到到間隔最短,經濟實惠合理化，安全運作，并應達到施工安裝,檢修和鋪設電纜線的規定。

2、橋架具備充足的彎曲剛度和抗壓強度,對電纜線給予安全可靠的支撐。

3、電纜敷設后,橋架的撓度應不得超過橋架跨距的1/200，當橋架的跨距≥6000毫米時，其撓度應不得超過橋架的跨距的1/150。

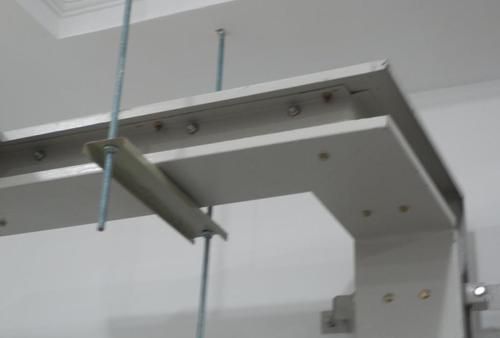

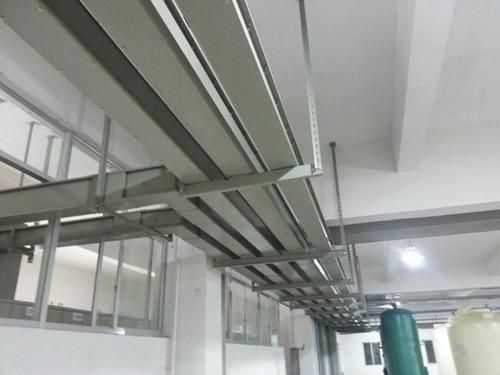

4、橋架應盡量在建、建筑物(如墻、柱、梁、樓板等)上安裝，與土建工程專業緊密配合。

5、橋架與制作工藝管道支架共架安裝時，橋架應擺放在管道支架的一側。

6、橋架與各種各樣管道平行面搭建時，其凈間隔應達到以下規定：

（1）橋架與一般制作工藝管道(如壓縮空氣管道等)平行面搭建時不小于400毫米。

（2）橋架與有腐蝕性液體管道平行面搭建時不小于500毫米。

（3）橋架不適合在輸送有腐蝕性液體管道的下方或有腐蝕性氣體管道上方平行面安裝。當不能防止時,應不小于500毫米。且其間應用防腐隔板隔開。

（4）橋架與供熱管道平行面搭建，供熱管道有隔熱材料時不小于500毫米，無隔熱材料時不小于1000毫米。

（5）橋架不適合在供熱管道的上方平行面安裝，當不能防止需在供熱管道上方平行面安裝時，應不小于1000毫米，其間應采取有效的隔熱具體措施。

7、橋架與各種各樣管道交叉時,其凈間隔應達到以下規定：

（1）橋架與–般制作工藝管道交叉時,不小于300毫米。

（2）橋架與有腐蝕性液體管道下方或有腐蝕性氣體管道上方交叉時，應不小于500毫米，且在交接處用防腐蝕蓋板將橋架維護起來,其蓋板長度應不小于d+2000毫米，(d為管道外徑)。

（3）橋架與供熱管道交叉，供熱管道有隔熱材料時，應不小于500毫米無隔熱材料時，應不小于1000毫米，且在交接處應用隔熱材料(比如石棉板)將橋架維護起來，隔熱材料長度應不小于d+2000毫米(d為供熱管道隔熱材料的外徑)。

8、橋架穿墻安裝時，應依據自然環境條件，選用密封性設備：

（1）橋架從正常情況下自然環境穿墻進到防火安全、防爆型的自然環境時，墻上應安裝對應的密封性設備。

（2）橋架從房間內穿墻至戶外時，在墻的外側應采用防水防雨具體措施。

（3）橋架從房間內穿墻至戶外較高空安裝時，橋架先要向下傾斜增加適量間隔，隨后再向上搭建,防止雨水順橋架流入房間內。

（4）橋架過伸縮沉降縫時，電纜線橋應斷開連接，斷開連接間隔以100毫米上下為宜。

9、兩組電纜線橋在同一個橫梁上安裝時，兩兩之間的凈間隔應不小于50毫米。

10、鋪設10kV及之上電纜線的橋架多層安裝時，其層間隔一般不小于300毫米。
