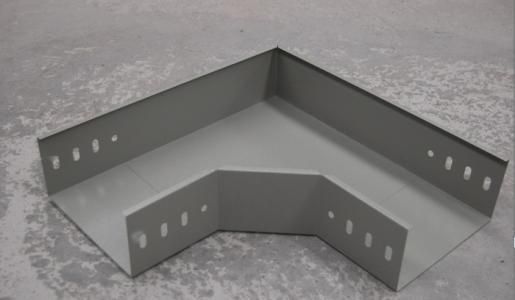

電纜橋架彎頭類型

電纜橋架安裝全過程中，使用的彎頭通常有3種：一類是水平彎，一個是垂直上下彎，還有一類是“之”字彎。

電纜橋架彎頭制作方法

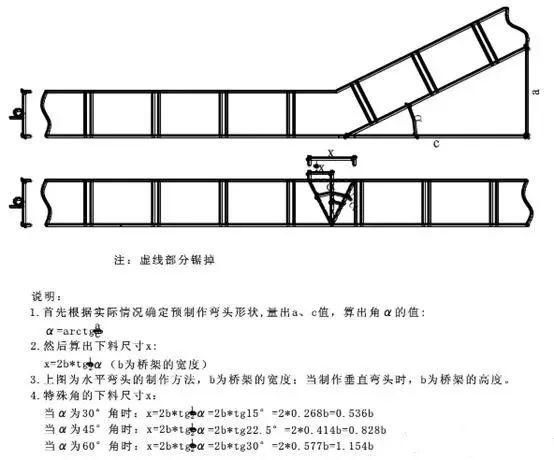

1.單個彎頭制作

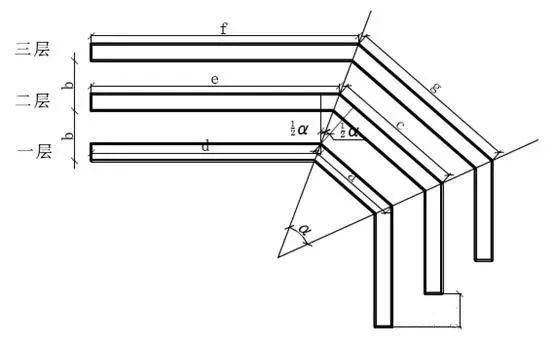

2.多層等間距等高電纜橋架任意角彎頭制作

（1）第一層彎頭制作

第一層2個彎頭的制作方法同單個彎頭的制作方法，2個彎頭間隔a值由當場確定，但需考慮電纜彎曲半徑的規定。

（2）第二層彎頭制作

①　測算第二層電纜橋架第1個彎頭的定位尺寸e：最先量出第一層電纜橋架定位尺寸d值，則e=d+btg1/2α；

式中：b為層間隔，角α值同單個彎頭中角α。

②　按照單個彎頭的方式 制作第二層彎頭的第1個切口α；

③　測算2個彎頭間隔c值：c=2btg1/2α；

式中：b為層間隔，a為第一層電纜橋架2個彎頭的間隔。

④　按照單個彎頭的方式制作第二層彎頭的第2個切口α；

⑤　測算補償尺寸h：h=2btg1/2α。

（3）第三層彎頭制作

做法同第二層彎頭f=e+btg1/2α，g=2btg1/2α+c注：多列等間隔等寬橋架任意角彎頭的做法與多層等間隔等高橋架任意角彎頭的做法一樣。

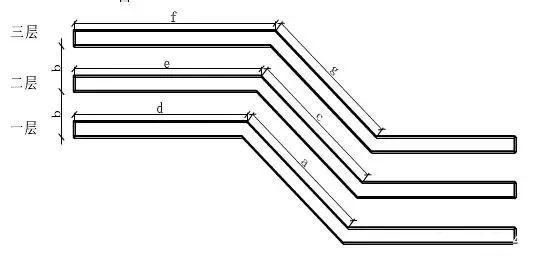

3.多層“之”形彎頭的作法

與多層等間距等高電纜橋架任意角彎頭制作類似，只是a、c、g值相等，所切的兩個α角在橋架的兩側。
