為什么回路電流走零線不走地線，漏電電流走地線不走零線？這是經常都會被問到的問題，也是電工小白都會問的問題，下面就一起來看看:

因?yàn)榱憔€和地線在電器上的接線位置不同。零線是工作線，自然會接到用電設備上。而地線之作為保護線使用，直接在了電器外殼上。

這樣一來，正常情況下工作電流一直在回路內——也就是用電設備上，電流當然通過零線了。當電路發生漏電時，會導致電流外泄（否則怎么叫漏電呢）。外泄的電流會流經電器外殼，于是就通過接在外殼上的地線流走了（沒有接地線的話，電流就通過人體流走，導致人體觸電了）。

所以為什么正常工作電流不走地線，漏電電流不走零線——就好像咱倆一人摸著一根電線，自然是誰的電線里有電誰就觸電了；沒電的電線就不會觸電。

補充的小常識:零線和地線的原理

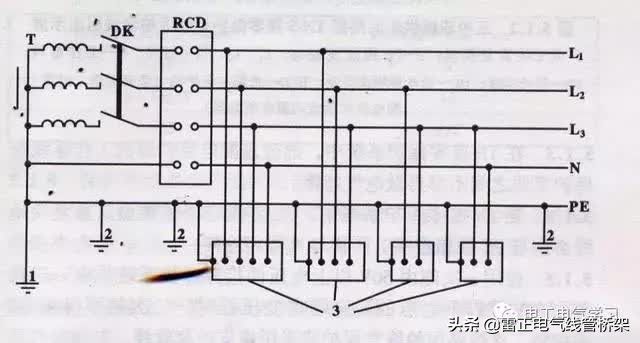

在TN-S系統中：

零線：發電機有三相繞組，三相之間的空間角為120°，它們的夾角叫做“中性點”。為了防止中性點位移，因此給中性點做接地，接地之后引出的線叫做“零線”（也可以叫“中性線”）——未接地的TN-C系統中，嚴格來說從中性點引出的線只能叫“中性線”而不能叫“零線”。

地線：再只做一個接地體，這個接地體不與變壓器（發電機）上的任何設備連接。從這個接地體上引出一根線，就叫做“地線”。

地線和零線都做了接地，所以它們的電位都是0。但是零線除了接地以外，還和變壓器的中性點連在了一起，所以它可以做工作線。而地線只是一個接地體，所以它只能做保護線。
