時間繼電器的電氣控制系統中是一個非常重要的元器件。時間繼電器是指當加入（或去掉）輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。

時間繼電器如何接線 | 時間繼電器接線方法

第一、控制接線：你把它看成直流繼電器來考慮。3、7用來接12V控制電壓;2、7用來接24V控制電壓。其中的7當成直流電的負極，使用時接到零線。2接220V的火線。

第二、工作控制：雖然控制電壓接上了，但是是否起控制作用，由面板上的計時器決定。

第三、功能理解：它就是一個開關，單刀雙擲的，有一個活動點活動臂，就像常見的閘刀開關的活動刀臂一樣。8是活動點，5是常閉點，繼電器不動時，他們兩個相連。動作時，8、6相連。

第四、負載接線：電源的零線或負極接用電器的零線或負極端。電源的火線或正極接8腳，用電器的火線端或正極接6腳，5腳空閑不用。

第五、原理：計時無效期間，8、5相連，相當于我們平常電燈開關斷開狀態。有效時，繼電器動作，8、6相連，用電器得電工作，相當于我們平常電燈開關接通狀態。

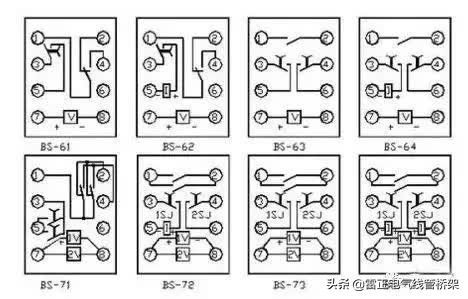

時間繼電器接線圖

時間繼電器工作原理

時間繼電器是一種利用電磁原理或機械原理實現延時控制的控制電器。它的種類很多，有空氣阻尼型、電動型和電子型等。時間繼電器可分為通電延時型和斷電延時型兩種類型。空氣阻尼型時間繼電器的延時范圍大（有0.4～60s和0.4～180s兩種） ，它結構簡單，但準確度較低。

當線圈通電時，銜鐵及托板被鐵心吸引而瞬時下移，使瞬時動作觸點接通或斷開。但是活塞桿和杠桿不能同時跟著銜鐵一起下落，因?yàn)榛钊麠U的上端連著氣室中的橡皮膜，當活塞桿在釋放彈簧的作用下開始向下運動時，橡皮膜隨之向下凹，上面空氣室的空氣變得稀薄而使活塞桿受到阻尼作用而緩慢下降。經過一定時間，活塞桿下降到一定位置，便通過杠桿推動延時觸點動作，使動斷觸點斷開，動合觸點閉合。從線圈通電到延時觸點完成動作，這段時間就是繼電器的延時時間。延時時間的長短可以用螺釘調節空氣室進氣孔的大小來改變。吸引線圈斷電后，繼電器依靠恢復彈簧的作用而復原?？諝饨?jīng)出氣孔被迅速排出。
