電接點壓力表接線圖及控制電機實物圖 電接點壓力表與相應的電氣器件（如繼電器及變頻器等）配套使用，即可對被測（控）壓力的各種氣體與液體介質經儀表實現自動控制和發信（報警）的目的。 以控制壓縮機電機為例：儲氣灌壓力到達下限自動開啟，到達上限自動停機。 控制過程如下：在壓力到達（或開機時低與）下限時，電接點壓力表的活動觸點

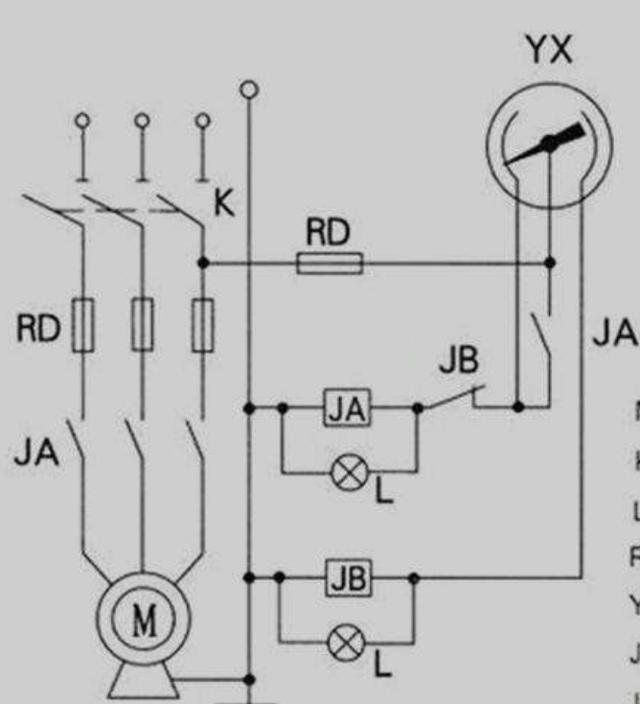

電接點壓力表接線圖 電接點壓力表有三根接線，一根是公用的，表針是可調的，可將一個表針調到0.4M，接低壓?jiǎn)?dòng)控制繼電器，另一個表針調到0.6M，接高壓停止繼電器，公用線是高低壓控制的公用線。

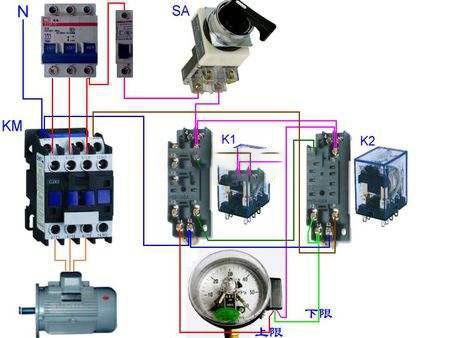

電接點上下限控制電機實物圖 環境震動較大時，可選用磁助式電接點壓力表。

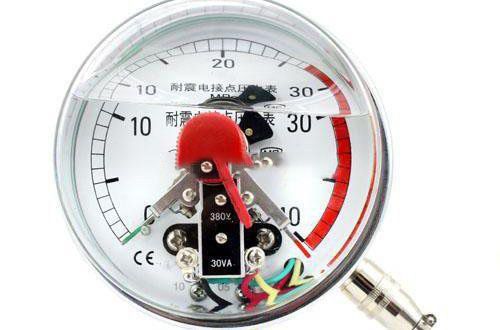

耐震電接點壓力表 電接點壓力表上下限可以通過表面中間的旋鈕調節，按下旋鈕卡到上或者下限旋轉到相應壓力值上。 電接點壓力表上下限三根線可以用萬用表二極管檔測出。
