上物理課都學過,理想電壓表的內阻要∞,理想電流表的內阻為0。
然而理想歸理想現實還是現實,物理學里的理想狀態只是人們?cè)诜治鰡?wèn)題時,為排除其它因素干擾而設想出的一種單純條件。那么在實際當中的電壓或電流表是否應該爭取做到理想狀態呢?答案是否定的。因?yàn)闊o(wú)論電壓表還是電流表本身也是一個電器,也要遵從歐姆定律來工作。

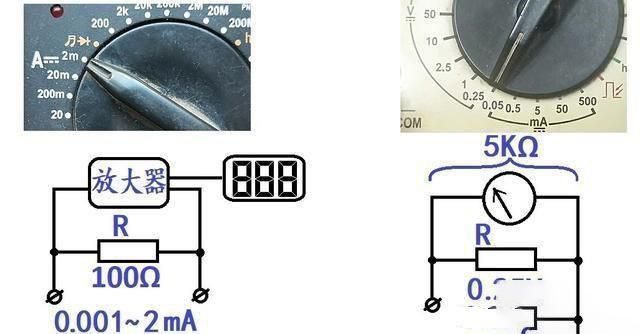

下圖分別是數字表和指針表的電流檔原理示意圖。作為電流表實際是在測取樣或分流電阻上的電壓。
左邊數字表中的R為取樣電阻,右邊指針表的R為分流電阻。
試想一下,如果這個電阻為零,那么電流表將沒有任何讀數。特別是帶放大電路的數字表,必須要檢測到這個電阻上的壓降,才能讓放大器去放大,如果為零放大器當然也不會有輸出。這就要求電流表不但要一定的內阻,而且小電流檔位的內阻還不能太小。作為數字表的2mA檔,如果取樣電阻小于100Ω,在測量1μA電流時,就無法獲得足夠的壓降。但20mA和200mA檔就可把電阻小至1Ω了。而作為指針式萬用表頭,其最小的滿度電流為幾十μA,因動圈的匝數很多,故內阻一般也在數KΩ以上,因此電阻R的分流作用不可過大。所以MF47型表的分流電阻和表頭并聯后的總阻值達5KΩ,此時的萬用表既是0.25Ⅴ的電壓檔,同時也是50μA的電流檔。
顯然分流電阻取值過小就難以達到50μA的高靈敏度了。現在一些大電流儀表大都采用表外分流器方案。常用的75mⅤ分流器有很多規格。比如100A的就是指通過100A電流時就可以產生75mⅤ的壓降。這時把75mⅤ的電壓表?yè)Q成100A電流表盤就可用來顯示電流了。所以電流表從本質上說還是一個電壓表。既然是電壓表那么內阻當然不能為零。
