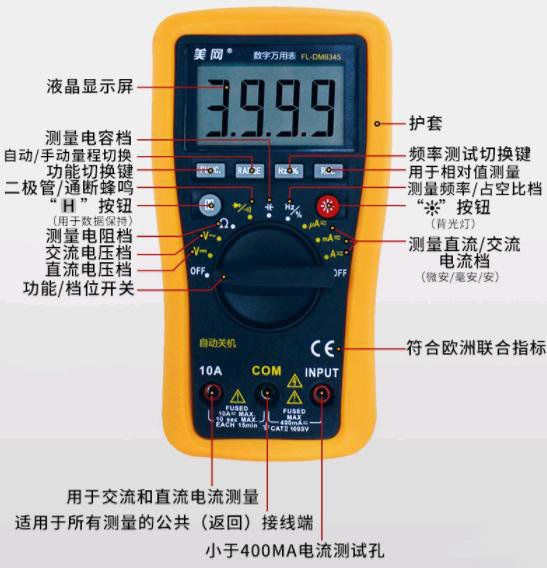

萬用表上的10ADC應該是電流測量10安培，直流電流的意思，就是測直流電流用的插孔。 常用的電流表如下圖：

萬
用表主要分為顯示屏、操作旋鈕（按鈕）、輸入接口三部分。

• 1、顯示屏：顯示屏主要顯示當前的測量值。

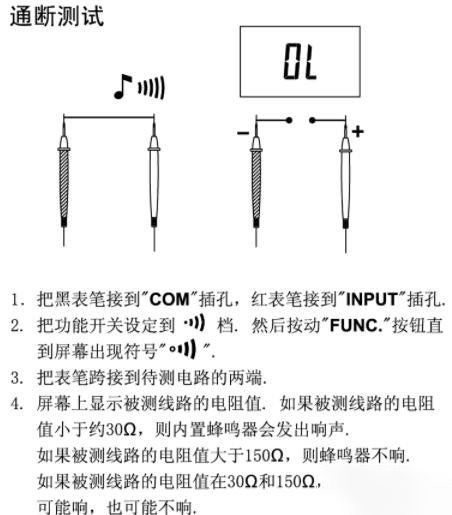

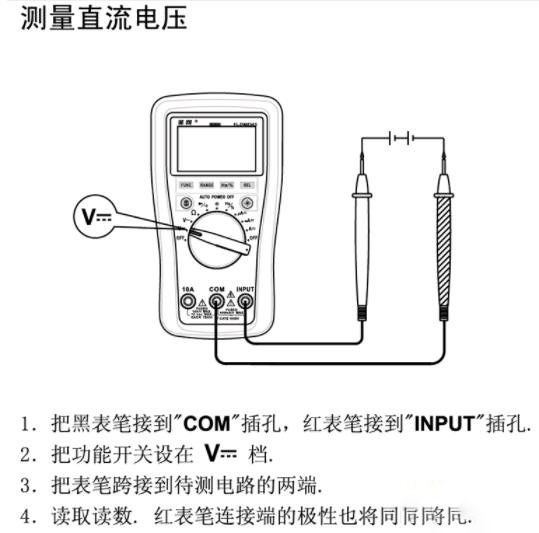

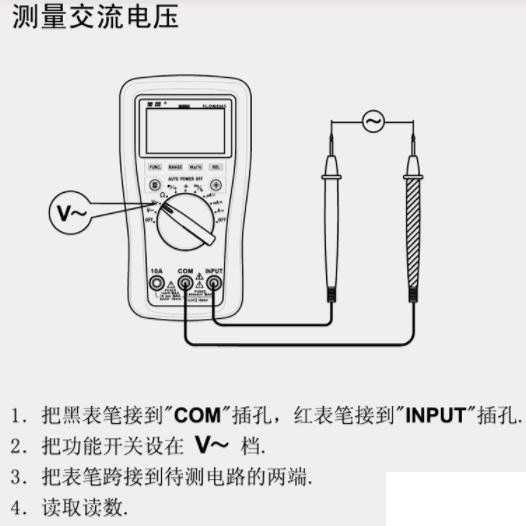

• 2、操作旋鈕（按鈕）：對于萬用表最重要的應該就是這部分了，先說旋鈕的指示說明： “V-”：代表測量直流電壓。 “V~”：代表測量交流電壓。 “Ω”：代表測量電阻。 “二極管圖標”：代表測量通斷，俗稱蜂鳴檔位，相通是會“滴滴”響，反之不響。 “-‖-”：代表測量電容。 “HZ”：代表測量頻率。 “μA-~”：代表測量交直流電流，單位是μA，所測電流是μA級別的。 “mA-~”：代表測量交直流電流，單位是mA，所測電流是mA級別的。 “A-~”：代表測量交直流電流，單位是A，所測電流是A級別的。 “OFF”就是大家熟知的關機旋鈕了。

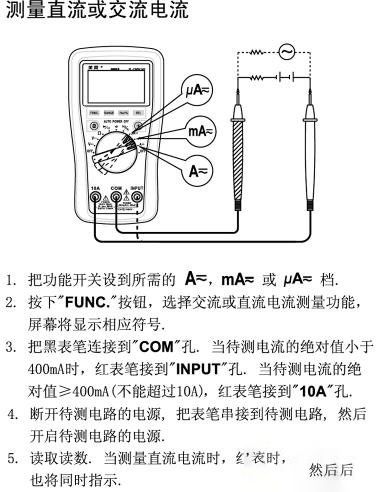

• 3、輸入插孔，從上圖看，10A插孔用于測量交直流電流；com接口用于所有測量的公共端；input接口可用于電壓測量。
