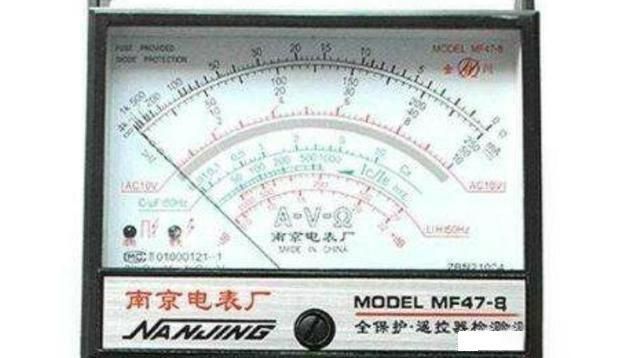

指針式萬用表的歐姆檔有三個關鍵點既:0Ω、∞和中心值。因?yàn)闅W姆檔本身是裝有電池的，當表筆短路電阻為零時，通過表頭的電流最大，此時用調零電位器把指針調到滿度值，我們就人為的把這里定義為零位。 表筆分開后我們視兩表筆間的電阻∞，此時沒有電流通過表頭，所以指針不動，這個位置就標注∞。 指針式萬用表的歐姆檔還有一個重要刻度就是中心電阻值。以常見的MF47型萬用表為例

它的歐姆檔中心值為16.5。在不同的檔位乘上各自的系數就代表中心位置的電阻值，比如Rx1代表16.5Ω、Rⅹ10為165Ω、Rⅹ100為1650Ω、Rx1K為16.5KΩ、Rx10K 165KΩ。

這個中心刻度值很重要，它標誌著該檔位測量電阻的適用范圍，比如Rx1最適合測以16.5為中心的幾Ω至幾百Ω電阻，Rx1K則適合測量幾K至幾百KΩ。當我們測量100Ω電阻時，Rx1檔指針僅偏轉約1/6，看的較為清楚。而用10K檔測量，指針基本上還是指到0Ω位置。難以觀察到指針的細微變化。由此可見同為0Ω在測量同一電阻時，不同檔位的指針偏離幅度是不一樣的。 同時歐姆檔中心刻度也是這個檔位的萬用表內阻，有興趣的朋友也可以自己測一下。具體測量方法是把指針式萬用表的電池取出后，將電池夾用導線短接，然后找一個數字萬用表就可以直接測了。
