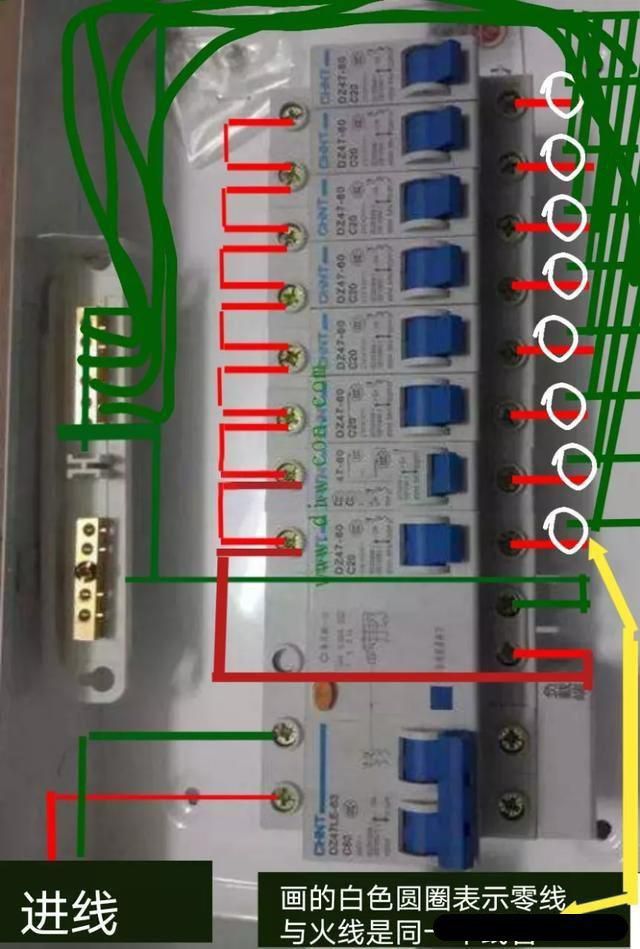

（1）從上傳圖片來看配線也對，為什么叫也對呢？

以前配電箱大都這樣做的，主開關用的是漏保分支開關用的是單P10A空開

（2）優點：總閘用漏保優點是安全，不論照明支路，還是插座支路只要有漏電故障，漏保都會跳閘從而保護了家用設備與人身安全，所以早期配電箱都是這樣設計的。

（3）缺點：經過常期使用發現有個缺點，當家中有一處漏電跳閘后，會影響到全家全部用電器用電，例如：衛生間洗澡后因環境潮濕使設備漏電跳閘，會影響到其它房間照明用電，廚房用電，所以新建住宅電器施工要求，

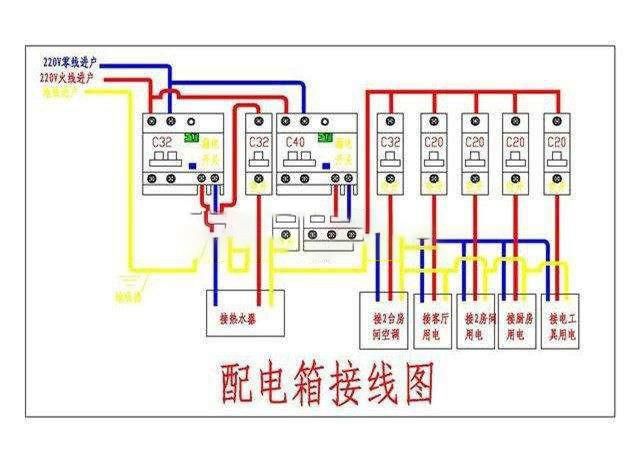

（4）總閘是空開，分支路插座是漏保，這樣做優點是，漏電跳閘后不影響別支路正常用電，缺點是不能全部保護到各支路漏電動作跳閘。如下圖這個配電箱總閘是空開，分閘是漏保。

（5）上圖這配電箱總閘是漏保，分支全是單P空開：現在大部分總閘裝空開，分支路插座線路裝漏保，燈具和其它分支路可用單P空開和雙P空開作斷路開關使用。

結束語∵網友總閘有裝漏保的，也有裝空開的，總之各有優錯點，一個目的安全用電，具體你說的配電箱配線對與不對是相對而言，沒有敢說不對，又明確說這樣就標準總之安全方便最好
