在弱電工程中，橋架總是顯得不起眼——無論是施工技術還是成本，都似乎要比其他軟硬件低一頭。但這并不妨礙橋架的重要性。下面總結了一些橋架要點,一起來看看吧!

前期準備

1、熟悉圖紙，和水暖、通風、空調等安裝協調，確定安裝位置和走向;

2、準備工具：電工工具、沖擊段、手電鉆、臺鉆、高凳、卷尺、鋼鋸、線墜、粉線袋等;

3、如有可能，實地測量各種彎通和非標件，交付生產廠家定做;

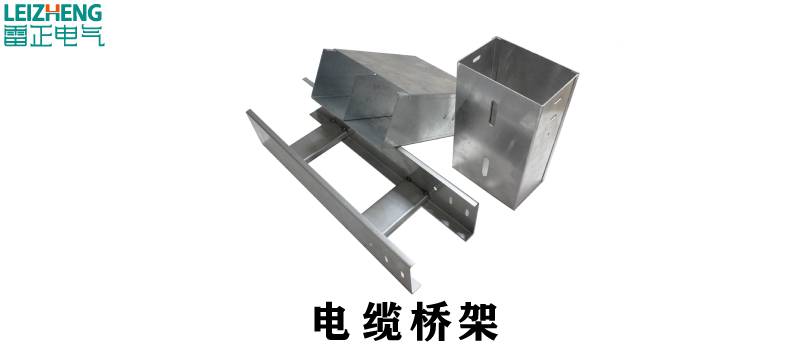

橋架的選擇

1、如線纜需要屏蔽干擾、環境防護，應選擇FB類槽式復合型防腐屏蔽電纜橋架(帶蓋);

2、強腐蝕性環境，應采用F類復合環氧樹脂防腐阻燃型電纜橋架;

3、大跨距(>3m)選用FB復合型橋架;

4、戶外選用F類復合環氧樹脂橋架;

5、橋架內外應光滑平整，無毛刺，無凸起和尖角，無扭曲、翹邊等;

橋架的安裝

1、協調水暖、土建、空調，原則：電讓水，橋架在高點，風管、上水管、下水管依次向下;

2、先放線定位，安裝立柱、吊支架等，然后進行托臂安裝;

3、電纜橋架直線段采用連接板，用墊圈、彈簧墊圈、螺母緊固;

4、電纜橋架在干線、支線、拐彎、進出接線箱的地方，使用專用附件，附件材質與橋架材質相同;

5、鍍鋅橋架連接板兩端的螺栓，必須有2個防松墊圈;

6、電纜橋架應有2處接地;

7、電纜橋架與電氣器具應連接嚴密，導線不外露;

8、直線段電纜橋架長度超過30m后，必須設置補償裝置;

9、電纜橋架水平安裝的支架間距為1.5~3 m;垂直安裝的支架間距不大于2 m;

10、當橋架在豎井敷設，或者穿越不同防火區，必須有防火措施。
