電氣工程中，常用的電線導管主要有金屬和塑料電線管兩種，它們的分類也不同。

工程圖紙中對導管的標注常用以下符號：

SC：焊接鋼管

RC：水煤氣鋼管

MT：黑鐵電線管

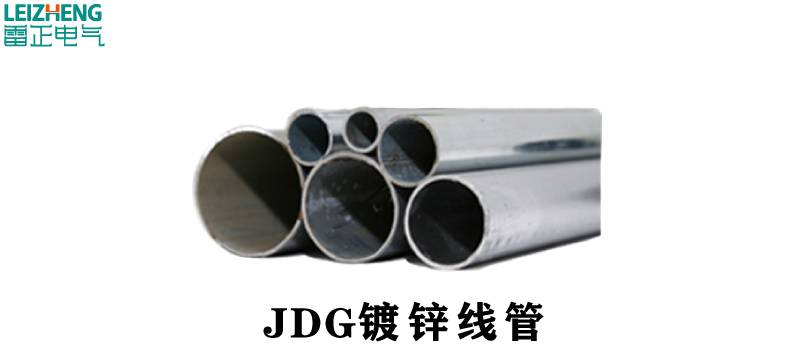

JDG：套接緊定式薄壁鍍鋅導管

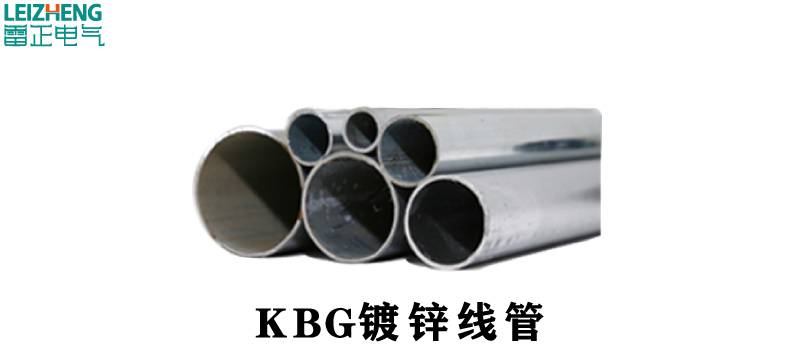

KBG：扣壓式薄壁鍍鋅導管

PC、PVC(阻燃管)：聚氯乙烯硬質電線管

KPC：聚氯乙烯塑料波紋電線管

KBG、JDG是薄壁電線管的一個變種,屬于行業標準標注,不是國標,和SC等不是一回事 SC是規范上的焊管,而且是厚壁的，壁厚通常不小于3mm

金屬電線導管 ：

1、在建筑工程中金屬導管按管壁厚度可分為厚壁導管和薄壁導管。

厚壁導管也就是：平時用的SC管/焊接鋼管，安裝連接方式難度大、傳統的套絲焊接連接；

薄壁導管也就是：JDG管/KBG管，管的壁厚最厚只有1.6mm，管徑最大只有：Φ50mm（外徑）

2.按鋼管成型工藝可分為焊接鋼管和無縫鋼管。

3.焊接鋼管就是焊管,它是由鋼帶切割成窄鋼條,然后用模具冷加工裹成管狀，然后專用焊機接著將一條管縫焊接，外焊縫打磨光亮，一般的焊管的內毛刺不打的，只有精密焊管才打內毛刺。

4.無縫鋼管就是用圓柱形鋼錠熱拉成管狀,所以看不見焊縫承受壓力比焊管大。

5.導管的連接方式：厚壁電線導管一般用套絲連接，薄壁電線導管一般用緊定式或壓接式連接，在等電位接地方面，除了緊定式不需要做之外，其他方式需要用銅芯軟線做跨接接地。
