鍍鋅線槽規格型號尺寸

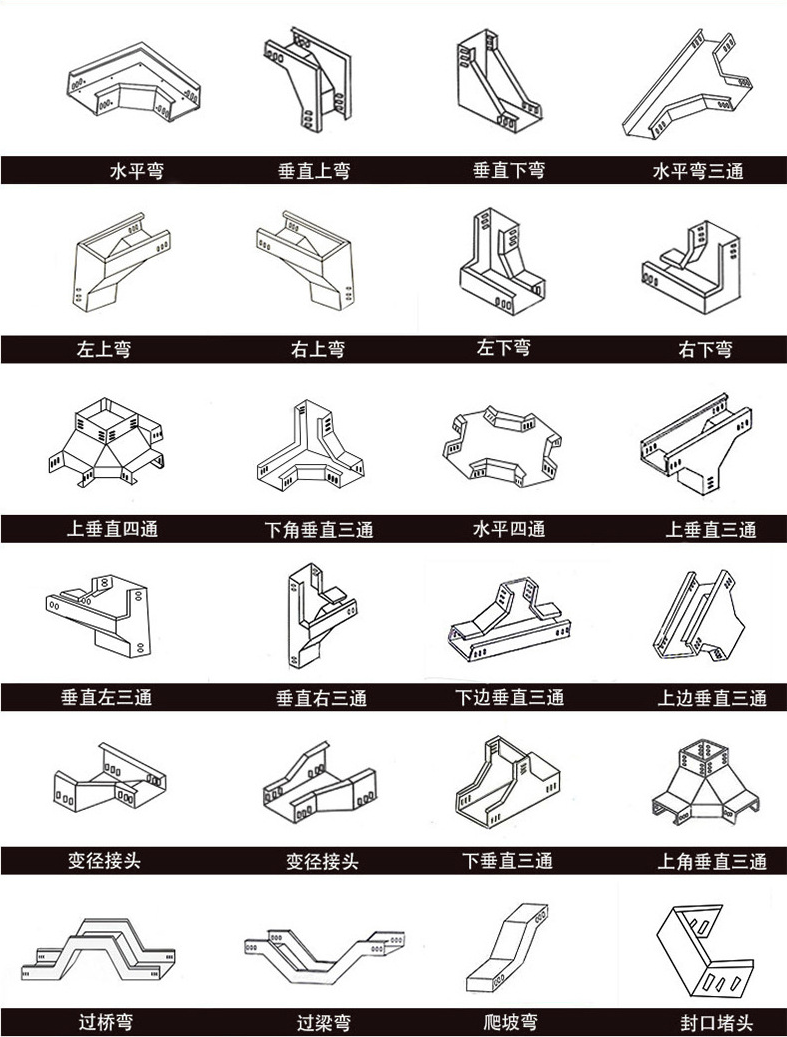

電纜線槽結構特征有無孔托盤橋架俗稱槽式橋架、有孔托盤橋架俗稱托盤式線槽、梯架俗稱梯式線槽，網狀線槽俗稱網格式線槽、組裝式線槽等。電纜線槽品種有直通、45度水平彎頭、90度水平彎頭、水平三通、水平四通、垂直上彎頭、垂直下彎頭、上垂直三通、上邊垂直三通等。線槽電纜線槽表面防護類型有電鍍鋅線槽、熱浸鍍鋅線槽、熱固性粉末靜電噴涂線槽、陽極氧化線槽、VCI雙金屬線槽等。

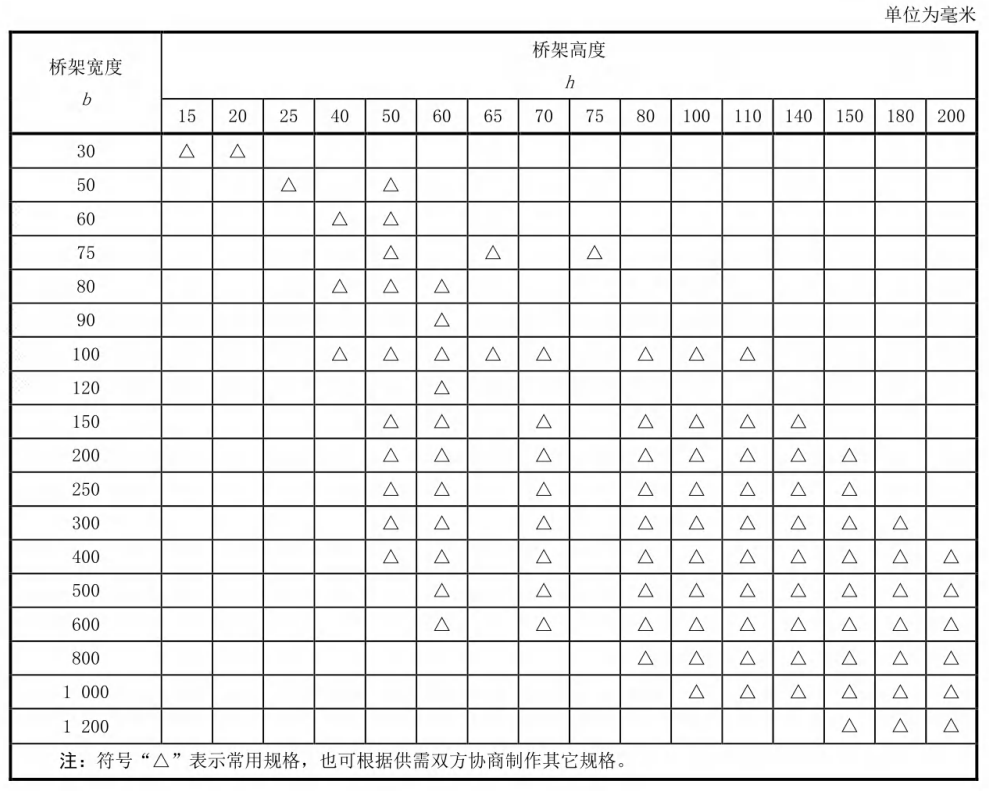

鍍鋅橋架常用厚度：

30*15、30*20、

50*25、50*50、60*40、60*50、75*50、75*65、75*75、80*40、80*50、80*60

90*60

100*40、100*50、100*60、100*65、100*70、100*75、100*80、100*100、100*110

120*60

150*50、150*60、150*70、150*80、150*100、150*110、150*140

200*50、200*60、200*70、200*80、200*100

200*110、200*140、200*150、250*50、250*60、250*70、250*80、250*100、250*110、250*140、250*150

300*50、300*60、300*70、300*80、300*100、300*110、300*140、300*150、300*180

（尺寸太多未能全部列出）

注：以上尺寸僅供參考，如有需求可向商家定制

根據標準規范《JB/T10216-2013 》規定，鍍鋅線槽國標厚度如下：





當鍍鋅線槽寬度W小于或等于150mm時，鋼制線槽標準厚度需達到1.0mm

當150mm小于線槽寬度W小于或等于300mm時，鋼制線槽標準厚度需達到1.2mm

當300mm小于線槽寬度W小于或等于500mm時，鋼制線槽標準厚度需達到1.5mm

當500mm小于線槽寬度W小于或等于800mm時，鋼制線槽標準厚度需達到2.0mm

鍍鋅電線槽寬度大于800mm時鋼制線槽標準厚度需達到 2.2mm
