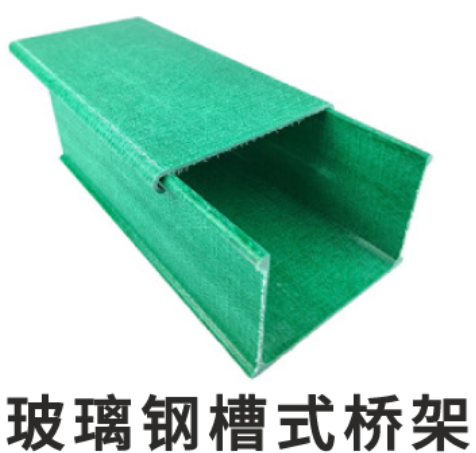

玻璃鋼橋架型號規格
玻璃鋼橋架彎頭規格有：水平彎、垂直上彎、垂直下彎、水平彎三通、左上彎、右上彎、左下彎、右下彎、上垂直四通、下角垂直三通、水平四通、上垂直三通、垂直左三通、垂直右三通、下邊垂直三通、上邊垂直三通、變徑接頭、變徑接頭、下垂直三通、上角垂直三通、過橋彎、過梁彎、爬坡彎、封口堵頭
常見玻璃鋼橋架橋架規格型號以及厚度：
100*50、120*60、150*60、100*65、120*65、150*65、200*65、100*100、120*100、150*100、200*100、250*100、300*100、400*100、500*100、600*100、800*100、1000*100、1200*100、1400*100、1500*100、150*150、200*150、250*150、300*150、350*150、400*150、500*150、600*150、700*150、800*150
（常用厚度：0.5mm、0.8mm、1.0mm、1.2mm、1.5mm）

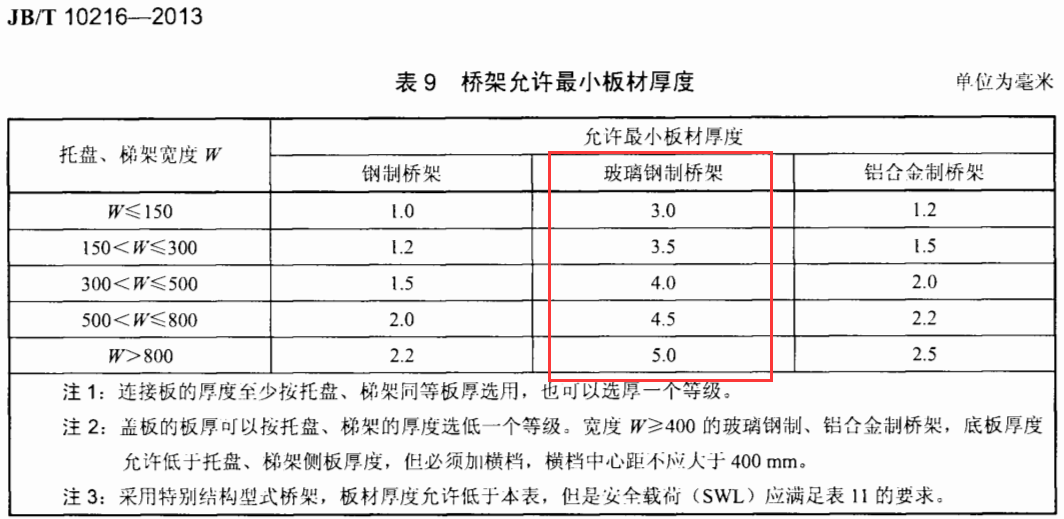

《JB/T10216-2013電控配電用電纜橋架》表9玻璃鋼橋架厚度標準
玻璃鋼橋架國標允許最小板材厚度
W小于或等于150mm的玻璃鋼橋架最小板材厚度需達到3.0mm
150mm小于w小于或等于300mm寬的玻璃鋼電纜橋架厚度需達到3.5mm
300mm小于w小于或等于500mm寬的玻璃鋼電纜橋架厚度需達到 4.0mm
500mm小于w小于或等于800mm寬的玻璃鋼電纜橋架厚度需達到4.5mm
W＞800mm的玻璃鋼電纜橋架最小板材厚度需達到5.0mm
注1:連接板的厚度至少按托盤、梯架同等板厚選用，也可以選厚一個等級。
注2∶蓋板的板厚可以按托盤、梯架的厚度選低一個等級。寬度W≥400的玻璃鋼制、鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應人于400 mm。
注3:采用特別結構型式橋架，板材厚度允許低于本表，但是安全載荷(SWL)應滿足表11的要求。
