節能型橋架規范標準

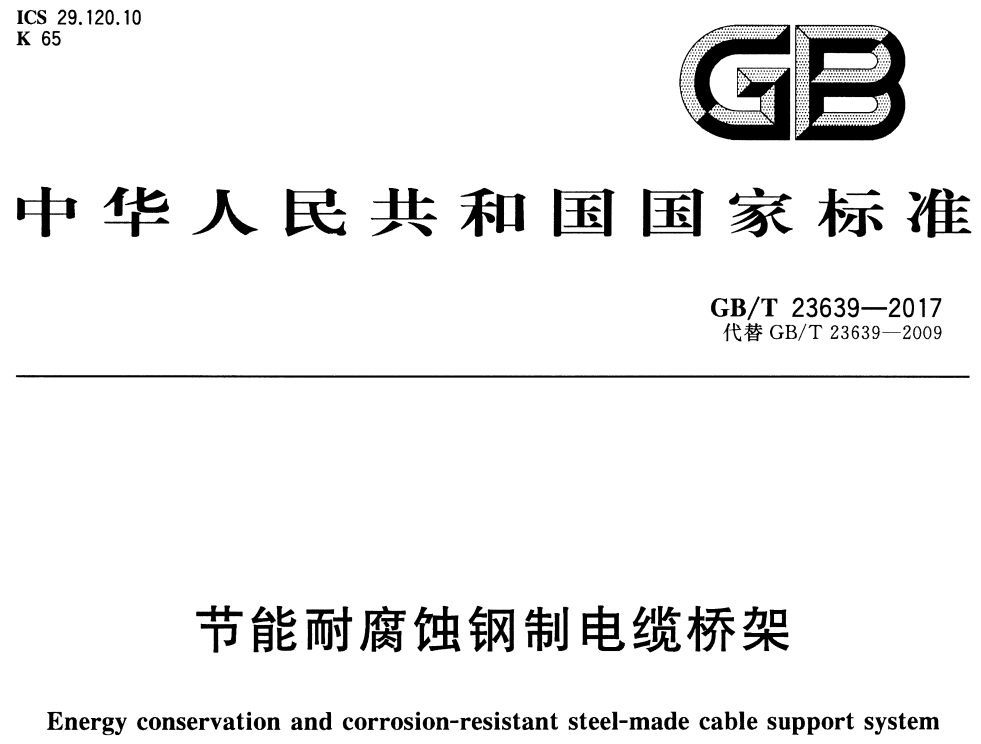

本文參考于中華人民共和國國家標準《節能耐腐蝕鋼制電纜橋架GB/T23639—2017》

5要求

5.1一般要求

5.1.1橋架應按規定的圖樣和技術文件制造，彎通、三通、四通等彎曲半徑應根據電纜允許的彎曲半徑設計,不應使用純直角形,并符合本標準的要求。

5.1.2制造橋架所用材質為熱浸鍍鋅鋼板或不銹鋼板﹐材質應符合GB/T 700,GB/T 912,GB/T 2518、GB/T 3280、GB/T 4237、GB/T 11253,GB/T 21762–2008標準的有關規定。

5.1.3 橋架板材厚度的選擇應能承受額定均布載荷。

5.1.4橋架連接用附件的耐腐性能,不應低于橋架主部件的耐腐性能。

5.1.5橋架加工成形后斷面形狀應規整,無彎曲、扭曲.邊沿毛剌等缺陷。內表面應光滑、平整、無損傷電纜絕緣的凸起和尖角。

5.1.6―對接焊縫應均勻,連續焊接長度不低于20 mm,不應有漏焊、裂紋,夾渣、燒穿、弧坑等缺陷;疊接焊點應牢固,強度不低于鋼板本體的強度。

5.1.7橋架蓋板如為瓦楞結構,應在兩側設有排水孔,以防積水。
