節能型橋架壁厚標準是多少

節能型橋架壁厚標準有兩份

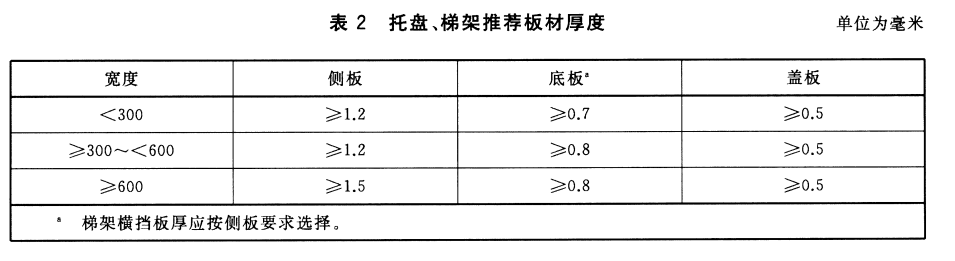

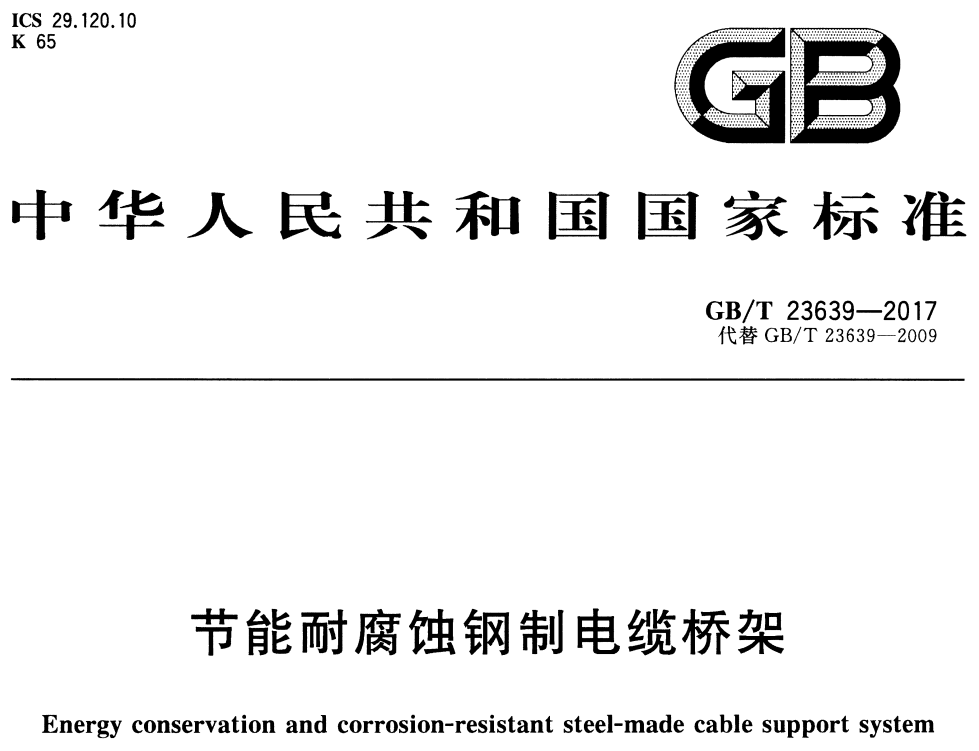

中華人民共和國國家標準《節能耐腐蝕鋼制電纜橋架GB/T 23639—2017》



節能橋架寬度＜300毫米；側板厚度需大于或等于1.2毫米；底板厚度需大于或等于0.7毫米；蓋板厚度需大于或等于0.5毫米

節能橋架寬度≥300毫米~＜600；側板厚度需大于或等于1.2毫米；底板厚度需大于或等于0.8毫米；蓋板厚度需大于或等于0.5毫米

節能橋架寬度≥600；側板厚度需大于或等于1.5毫米；底板厚度需大于或等于0.8毫米；蓋板厚度需大于或等于0.5毫米

（GB/T 23639—2017里所說的壁厚標準如上）

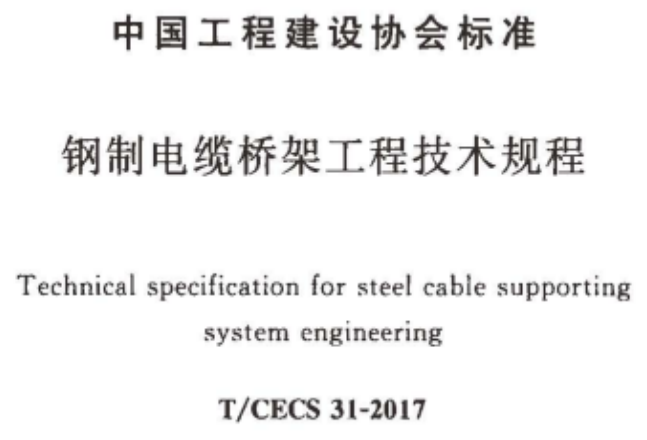

第二份是中國工程建設協會標準《鋼制電纜橋架工程技術規程T/CECS 31-2017》

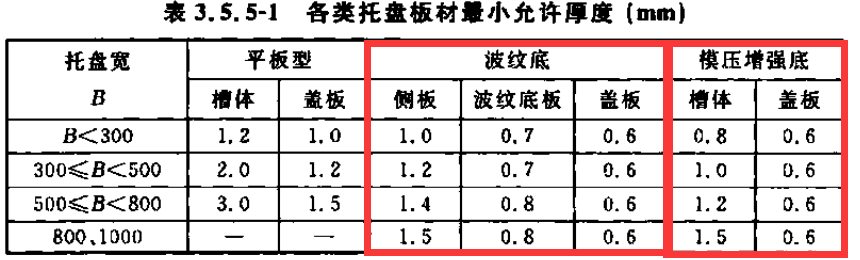

節能型模壓增強橋架壁厚標準:

模壓增強橋架寬度B<300毫米 ,槽體需達到0.8毫米,蓋板需達到0.6毫米

300毫米≤模壓增強橋架寬度B<500毫米,槽體需達到1.0毫米,蓋板需達到0.6毫米

500毫米≤模壓增強橋架寬度B<800毫米,槽體需達到1.2毫米,蓋板需達到0.6毫米

模壓增強橋架寬度B達到800毫米~1000毫米,槽體需達到1.5毫米,蓋板需達到0.6毫米

（ 以上是模壓增強橋架壁厚標準）



節能型波紋底橋架壁厚標準:

模壓增強橋架寬度B<300毫米,側板需達到1.0毫米，底板需達到0.7毫米,蓋板需達到0.6毫米

300毫米≤模壓增強橋架寬度B<500毫米,側板需達到1.2毫米，底板需達到0.7毫米,蓋板需達到0.6毫米

500毫米≤模壓增強橋架寬度B<800毫米,側板需達到1.4毫米，底板需達到0.8毫米,蓋板需達到0.6毫米

模壓增強橋架寬度B達到800毫米~1000毫米,側板需達到1.5毫米，底板需達到0.8毫米,蓋板需達到0.6毫米

（ 以上是模壓增強橋架壁厚標準）







節能型瓦楞式電纜橋架壁厚標準：

橋架寬度B﹤300毫米，側板厚度需達到1.2毫米，橫檔厚度需達到1.2毫米，底板厚度需達到0.7毫米，蓋板厚度需達到0.5毫米

300毫米≤橋架寬度B﹤600毫米，側板厚度需達到1.2毫米，橫檔厚度需達到1.2毫米，底板厚度需達到0.8毫米，蓋板厚度需達到0.5毫米

600毫米≤橋架寬度B﹤800毫米，側板厚度需達到1.5毫米，橫檔厚度需達到1.5毫米，底板厚度需達到0.8毫米，蓋板厚度需達到0.5毫米

800毫米、1000毫米，側板厚度需達到1.8毫米，橫檔厚度需達到1.5毫米，底板厚度需達到0.8毫米，蓋板厚度需達到0.5毫米

（ 以上是瓦楞式橋架壁厚標準）
