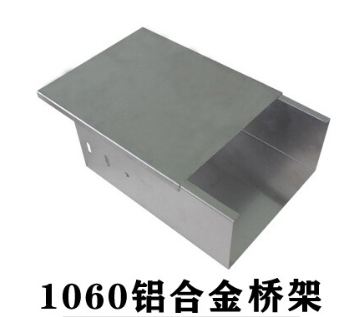

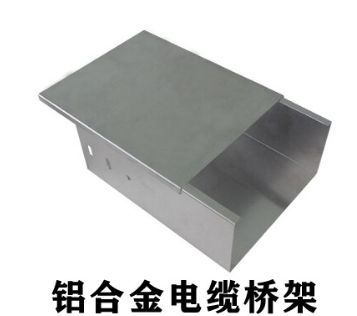

鋁合金電纜橋架厚度標準（2022版）

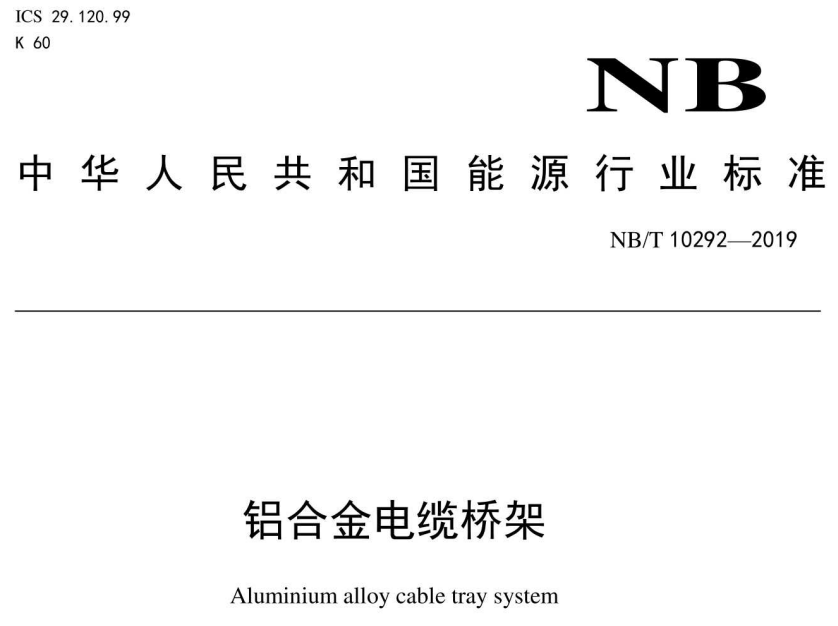

鋁合金電纜橋架厚度標準可參照中華人民共和國能源行業標準《NB/T10292-2019》

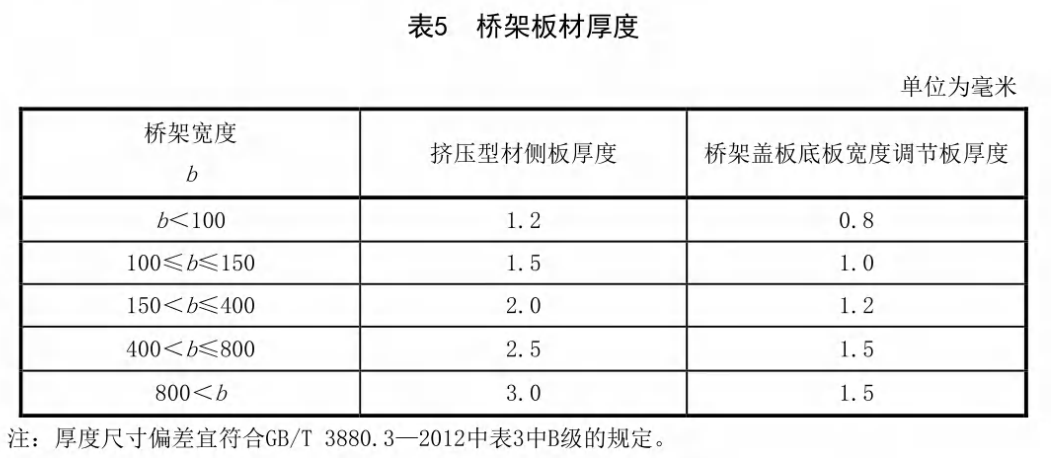

鋁合金橋架厚度標準如下

橋架寬度b＜100mm；側板厚度需達到1.2mm；蓋板需達到0.8mm，底板需達到0.8mm

100mm≤橋架寬度b≤150mm；側板厚度需達到1.5mm；蓋板需達到1.0mm，底板需達到1.0mm

150mm＜橋架寬度b≤400mm；側板厚度需達到2.0mm；蓋板需達到1.2mm，底板需達到1.2mm

400mm＜橋架寬度b≤800mm；側板厚度需達到2.5mm；蓋板需達到1.5mm，底板需達到1.5mm

800mm＜橋架寬度b；側板厚度需達到3.0mm；蓋板需達到1.5mm，底板需達到1.5mm

注:厚度尺寸偏差宜符合GB/T 3880.3——2012中表3中B級的規定。
