JDG管金屬穿線管?chē)?guó)標厚度標準

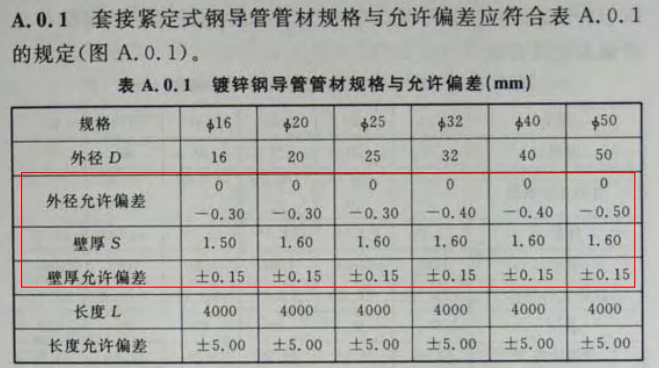

JDG管金屬穿線管?chē)?guó)標厚度標準可參考中國工程建設標準化協會《CECS120: 2007套接緊定式鋼導管電線管路施工及驗收規程》A.0.1套接緊定式鋼導管管材規格與允許偏差應符合表

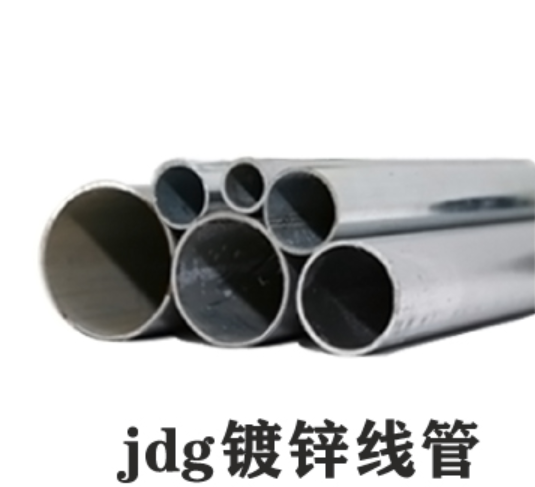

以下是JDG管金屬穿線管?chē)?guó)標厚度標準



JDG電線管Φ16規格，外徑允許偏差-0.30mm；厚度需達到1.5mm；壁厚度允許偏差±0.15mm；長度4m；長度允許偏差±5.00

JDG電線管Φ20規格，外徑允許偏差-0.30mm；厚度需達到1.6mm；壁厚度允許偏差±0.15mm；長度4m；長度允許偏差±5.00

JDG電線管Φ25規格，外徑允許偏差-0.30mm；厚度需達到1.6mm；壁厚度允許偏差±0.15mm；長度4m；長度允許偏差±5.00

JDG電線管Φ32規格，外徑允許偏差-0.30mm；厚度需達到1.6mm；壁厚度允許偏差±0.15mm；長度4m；長度允許偏差±5.00

JDG電線管Φ40規格，外徑允許偏差-0.30mm；厚度需達到1.6mm；壁厚度允許偏差±0.15mm；長度4m；長度允許偏差±5.00

JDG電線管Φ50規格，外徑允許偏差-0.30mm；厚度需達到1.6mm；壁厚度允許偏差±0.15mm；長度4m；長度允許偏差±5.00

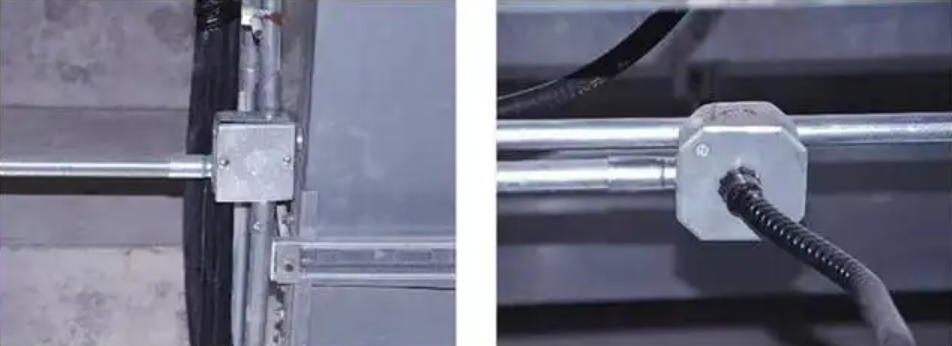

JDG管安裝規范:

1、 在我們鋪設金屬穿線管的途徑上， 需要按照每隔 1.5-2.5m 的距離裝上吊件或吊桿。

2、 將線管口套上膠護嘴， 管中穿上牽引細鐵絲， 裝上接頭或接線盒。 用管碼將線管固定在吊件或吊桿上， 用接頭或接線盒連結各 段線管， 使其成一整體管路。

3、 將各分支回路管路引至配電盤(箱)上方集中， 再沿墻面（柱面） 將線管排列整齊引至配電盤（箱） 內固定。 在所有線管的連 接點（包括接頭、 接線盒、 拉
線盒、 燈頭盒、 開關盒、 配電盤） 等地方， 用直徑不小于 2.5mm 粗的鍍鋅鋼絲作跨接導線與管路焊接 牢固， 使管路焊接成一電氣整體并接地。
