梯式電纜橋架國標厚度標準（2022版）

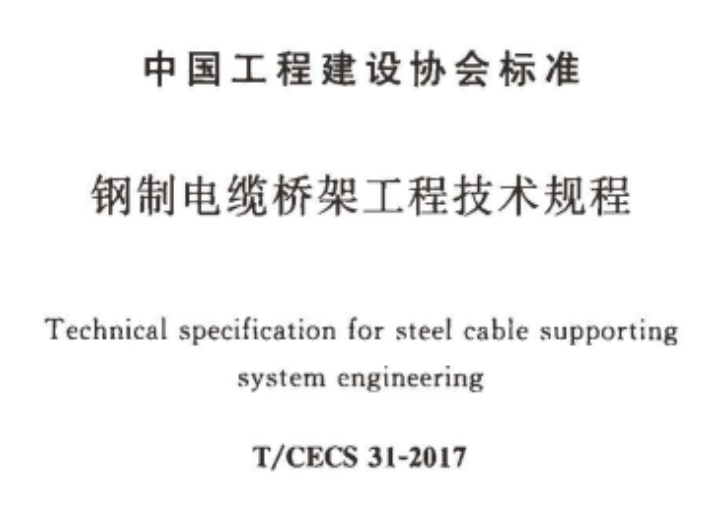

梯式電纜橋架國標厚度標準參考于中國工程建設協會標準《T/CECS 31-2017鋼制電纜橋架工程技術規程》表3.5.5-3

梯式電纜橋架國標厚度標準如下



150mm＜寬度B≤300mm，梯式橋架厚度需達到1.2mm，橫檔厚度需達到1.2mm，蓋板厚度需達到1.0mm

300mm＜寬度B≤500mm，梯式橋架厚度需達到1.5mm，橫檔厚度需達到1.5mm，蓋板厚度需達到1.2mm

500mm＜寬度B≤800mm，梯式橋架厚度需達到2.0mm，橫檔厚度需達到2.0mm，蓋板厚度需達到1.5mm

1000，梯式橋架厚度側板需達到2.5mm，橫檔厚度需達到2.5mm，蓋板厚度需達到2.0mm
