槽式電纜橋架國標厚度標準（2022版）

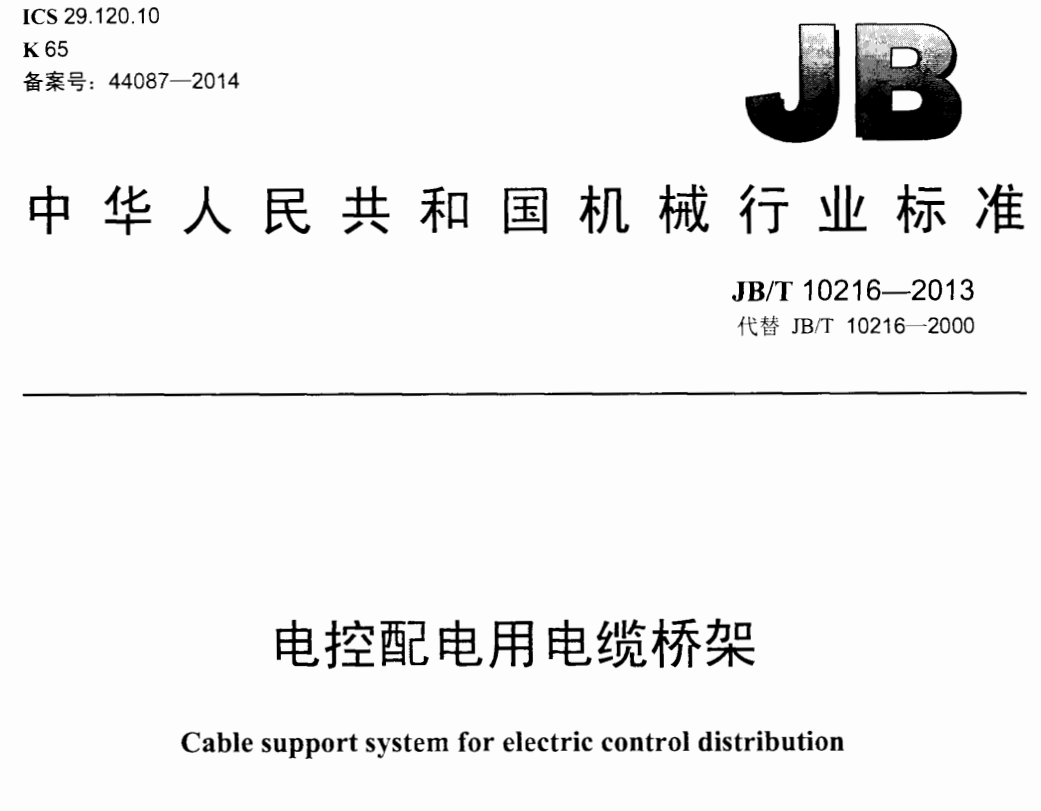

槽式電纜橋架國標厚度標準可參考中華人民共和國機械行業標準《JB/T10216-2013電控配電用電纜橋架》

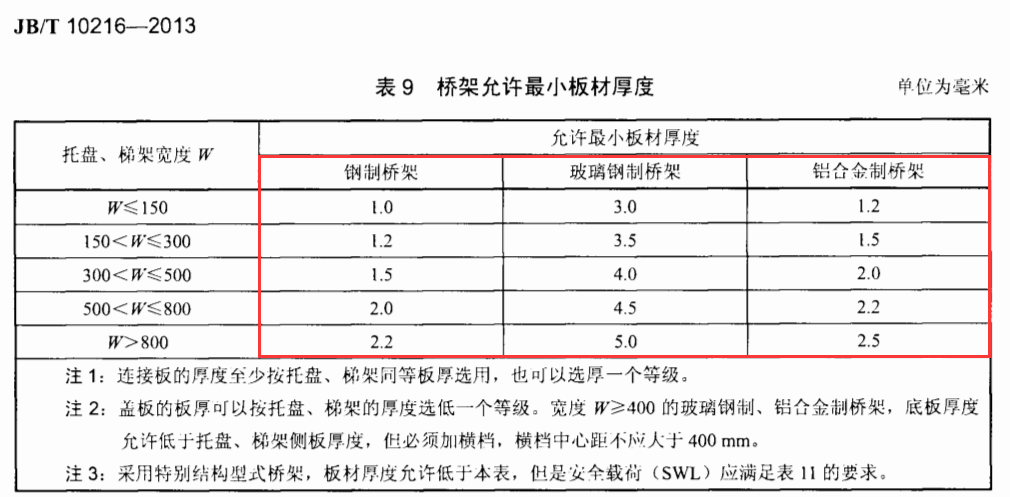

槽式電纜橋架國標允許最小板材厚度如下：
鋼制電纜橋架（單位為毫米）
鋼制電纜橋架寬度W小于或等于150mm時，國標厚度應達到1.0mm
鋼制橋架寬度W小于150毫米電纜橋架總寬小于或等于300mm時，國標厚度應達到1.2mm
鋼制橋架寬度W小于300mm電纜橋架總寬小于或等于500mm時，國標厚度應達到1.5mm
鋼制橋架寬度W小于500mm電纜橋架總寬小于或等于800mm時，國標厚度應達到2.0mm
鋼制橋架寬度W大于800mm的電纜橋架，國標厚度應達到2.2mm

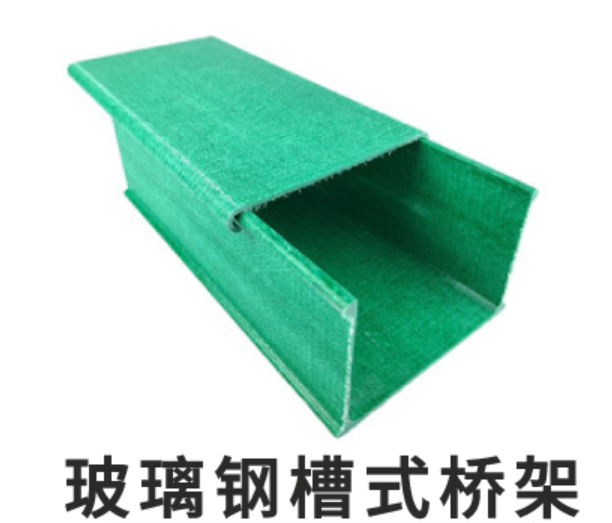

玻璃鋼槽式橋架國標允許最小板材厚度（單位為毫米）
電纜橋架寬度W小于或等于150mm時，國標厚度應達到3.0mm
橋架寬度W小于150毫米電纜橋架總寬小于或等于300mm時，國標厚度應達到3.5mm
橋架寬度W小于300mm電纜橋架總寬小于或等于500mm時，國標厚度應達到4.0mm
橋架寬度W小于500mm電纜橋架總寬小于或等于800mm時，國標厚度應達到4.5mm
橋架寬度W大于800mm的電纜橋架，國標厚度應達到5.0mm
鋁合金橋架國標允許最小板材厚度（單位為毫米）
電纜橋架寬度W小于或等于150mm時，國標厚度應達到1.2mm
橋架寬度W小于150毫米電纜橋架總寬小于或等于300mm時，國標厚度應達到1.5mm
橋架寬度W小于300mm電纜橋架總寬小于或等于500mm時，國標厚度應達到2.0mm
橋架寬度W小于500mm電纜橋架總寬小于或等于800mm時，國標厚度應達到2.2mm
橋架寬度W大于800mm的電纜橋架，國標厚度應達到2.5mm
注1：連接板的原度至少按托盤、機架同等板厚選用，也可以選原一個等級。
注2：蓋板的板原可以按托盤，梯架的原度選低一個等級。寬度W大于或等于400的玻璃鋼制，鋁合金制橋架，底板厚度允許低于托盤、梯架側板厚度，但必須加橫檔，橫檔中心距不應大于400 mm。
注3：采用特別結構型式橋架，板材厚度允許低于本表，但是安全載荷(SWL)應滿足表11的要求。

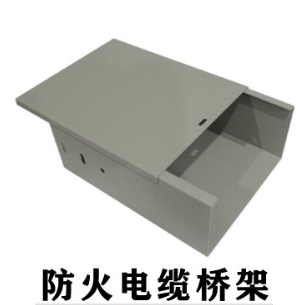

槽式橋架：鍍鋅槽式橋架、熱鍍鋅槽式橋架、鋁合金槽式橋架、噴涂槽式橋架、不銹鋼槽式橋架、玻璃鋼槽式橋架、防火槽式橋架、耐火槽式橋架。
