熱浸鍍鋅橋架國標厚度標準介紹

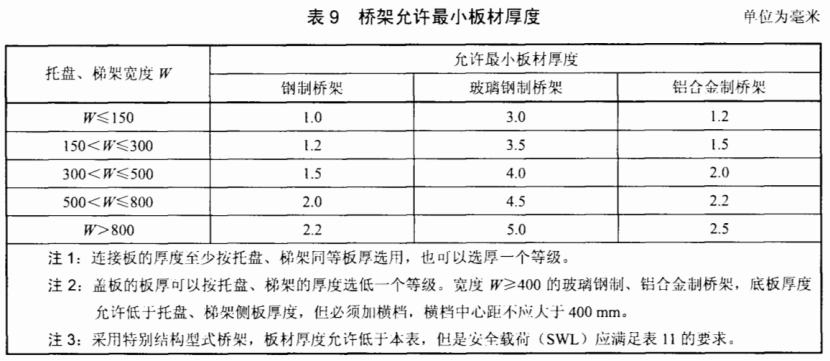

按照《鋼制電纜橋架工程技術規程》編號:TICECS31-2017-3.5.5章規定，熱浸鍍鋅橋架厚度標準如下表:



由上圖可以得知:

上面標準中的橋架分為3種類型:鋼制橋架、玻璃鋼質橋架、鋁合金制橋架。

不同類型的橋架厚度規范不同。

熱浸鍍鋅橋架是由黑鋼板經過熱浸鋅加工而成的鋼制橋架。

所以熱浸鍍鋅橋架槽的厚度可以按照上表鋼制橋架允許的最小板材厚度來執行。



無論是槽式熱浸鍍鋅橋架、托盤式熱浸鍍鋅橋架還是梯式熱浸鍍鋅橋架，熱浸鍍鋅橋架國標厚度規范如下:

橋架寬<=150毫米，橋架壁厚應為1.0毫米

橋架寬>150毫米，橋架寬<=300毫米，橋架壁厚應為1.2毫米

橋架寬>300毫米，橋架寬<=500毫米，橋架壁厚應為1.5毫米

橋架寬>500毫米，橋架寬<=800毫米，橋架壁厚應為2.0毫米

橋架寬>800毫米，橋架壁厚應為2.2毫米

以上熱浸鋅橋架連接板的厚度應該與槽的厚度保持一致，也可以選厚一個等級。

以上熱浸鋅橋架蓋板的厚度可以比槽的厚度低一個等級。例如槽的厚度為1.5毫米，蓋板的厚度可以為1.2毫米。

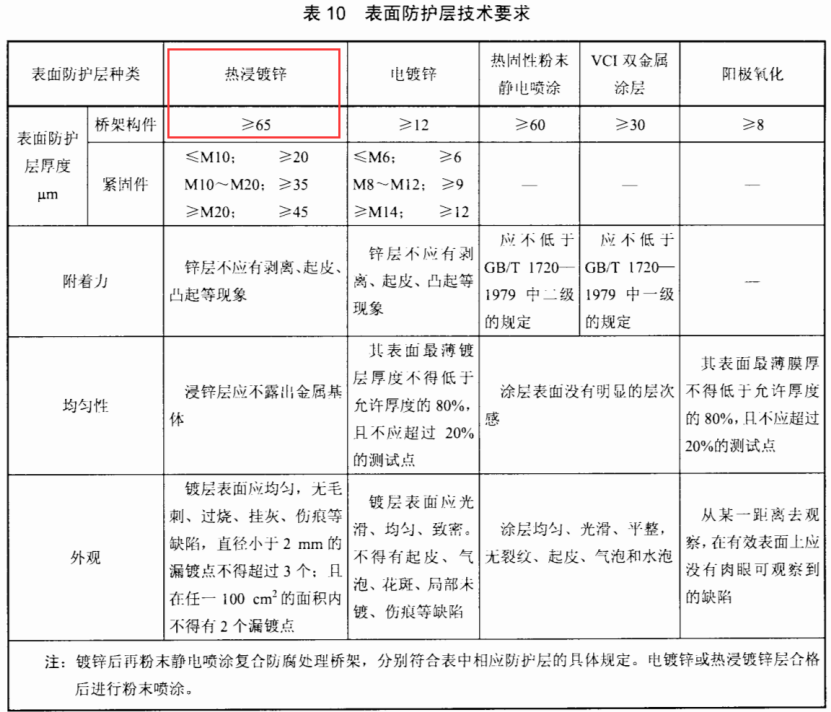

熱浸鍍鋅橋架防護涂層厚度標準具體內容如下：

防護涂層厚度要求大于等于65μm。
