電纜橋架規格型號表

XQJ（橋架系列字母代號）

電纜橋架常用壁厚為（單位：mm）：0.8、1.0、1.2、1.5、1.8、2.0、2.5

電纜橋架型號：槽式電纜橋架、梯式電纜橋架、托盤式電纜橋架

電纜橋架材質分為：鍍鋅電纜橋架、噴涂電纜橋架、不銹鋼電纜橋架、鍍彩電纜橋架、鋁合金電纜橋架、熱浸鋅電纜橋架、氧化鋁電纜橋架、防火電纜橋架等等

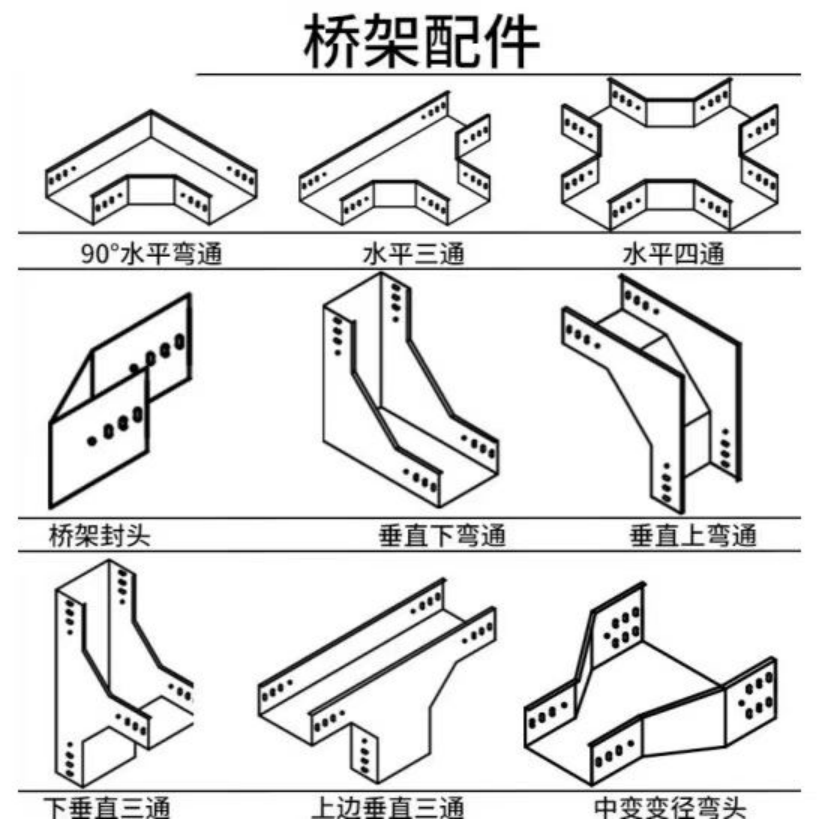

橋架彎頭配件

橋架彎頭就是橋架敷設時遇到轉角彎的時候就要用到彎頭

水平三通、水平彎通、上彎通、垂直下彎通、中分大小頭、45度水平彎、垂直左下彎通、垂直左上彎通、垂直右上彎通、下角垂直三通、下邊垂直三通、上垂直三通、高低讓彎、左讓彎、水平四通、垂直上彎通、垂直右下彎通、下垂直三通、異形三通等等

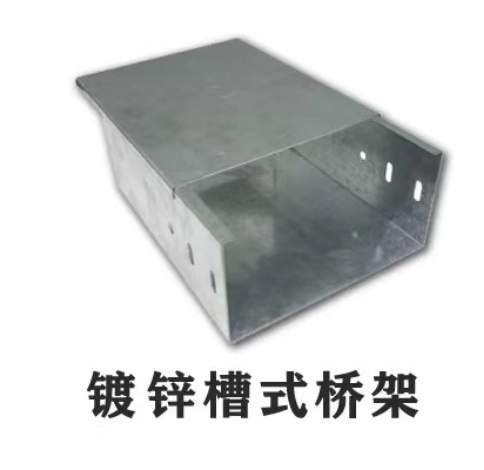

槽式橋架

槽式橋架360度全密封，一般最適合用在對油、腐蝕性液體、易燃粉塵等環境，或者安裝在戶外免得被日曬雨淋等電纜敷設場所。

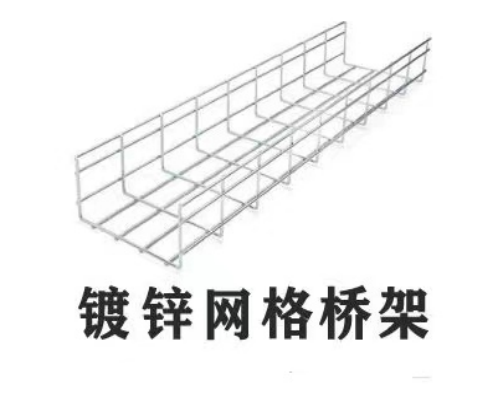

網格式橋架

網格式橋架，放線拉線都方便，散熱又好，最適合用在數據網絡機房等場所

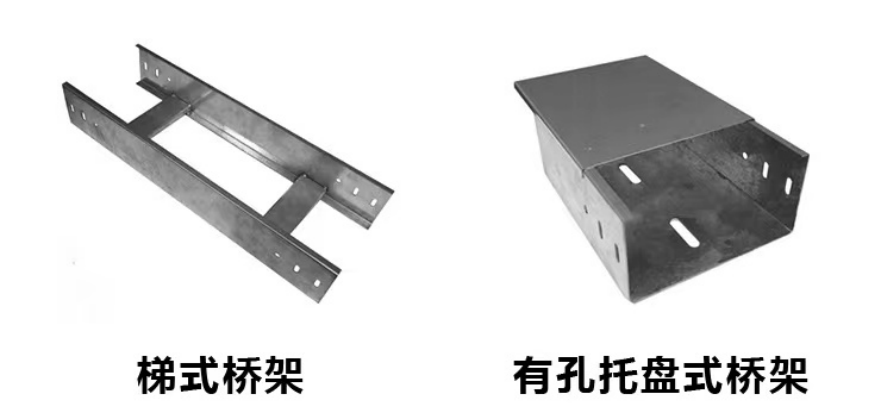

有孔托盤橋架跟梯式橋架

有孔托盤橋架跟梯式橋架，他的主要作用也是通風散熱好，最適合放那些大口徑電纜有利于改善電纜運行環境。

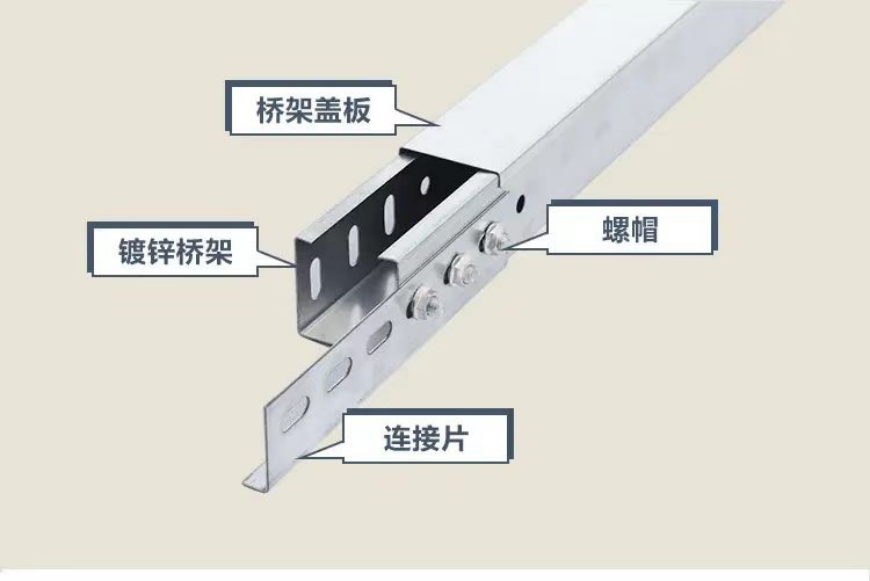

橋架蓋板

蓋板在一些易積灰的場所，或者安裝在戶外免得被日曬雨淋，蓋板就可以起到作用，更好的保護里面的電纜線。

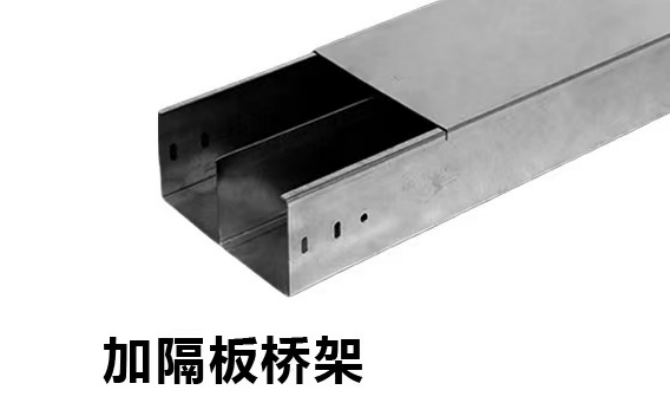

中間加隔板橋架

有隔板的橋架，這塊隔板主要作用用于分開動力電纜和控制電纜，防止它們電磁干擾，更好的確保電纜可以正常運行
