所有的裝修中安全永遠是考慮第一位的，家裝中電路一般都是隱蔽工程，很多的漏洞如果裝修師傅不負責很多就隱蔽了，會導致電線在管內扭結，造成用電隱患。那電線如何穿管呢？推薦給大家看看哦！

電線如何穿管

一、施工準備

（一）作業條件

根據現行國家標準《建筑電氣工程施工質量驗收規定》(GB50303-2002)的規定:管內穿線在建筑物抹灰、粉刷及地面工程結束后進行,穿線前應將電線保護管內的積水及雜物清理干凈。但針對建筑電氣安裝項目逐漸增加,管內穿線的工程量隨之增大,為配合工程整體同步竣工,管內穿線可以提前進行,但必須滿足下列條件:

1、混凝土結構工程必須經過結構驗收和核定。

2、磚混結構工程必須初裝修完成以后。

3、作好成品保護,箱、盒及導線不應破損及被灰漿污染。

4、穿線后線管內不得有積水及潮氣侵入,必須保證導線絕緣強度符合規范要求。

（二）材料要求

1、絕緣導線:導線的規格、型號必須符合設計要求,并應有出廠合格證、“CCC”認證標志和認證證書復印件及生產許可證。導線進場時要檢驗其規格、型號、外觀質量及導線上的標識,并用卡尺檢驗導線直徑是否符合國家標準。

2、鍍鋅鐵絲或鋼絲:應順直無背扣、扭結等現象,并有相應的機械拉力。

3、護口：根據管子直徑的大小選擇相應規格的護口。

4、安全型壓線帽:根據導線截面和根數正確選擇使用壓線帽,并必須有合格證。

5、連接套管:根據導線材質、規格正確選擇相應材質、規格的連接套管,并有合格證。

6、接線端子(接線鼻子):根據導線的根數和總截面選擇相應規格的接線端子。

7、輔助材料:焊錫、焊劑、絕緣帶、滑石粉、布條等。

（三）主要機具

1、刻絲鉗、尖嘴鉗、剝線鉗、壓線鉗、電工刀、一字及十字改錐。

2、萬用表、兆歐表。

3、放線架、放線車、高凳。

4、電爐子、電烙鐵、錫鍋、錫斗、錫勺、電工常用工具等。

二、工藝流程

選擇導線→穿帶線→掃管→帶護口→放線及斷線→導線與帶線的綁扎→管內穿線→導線連接→接頭包扎→線路檢查絕緣搖測。

三、操作工藝

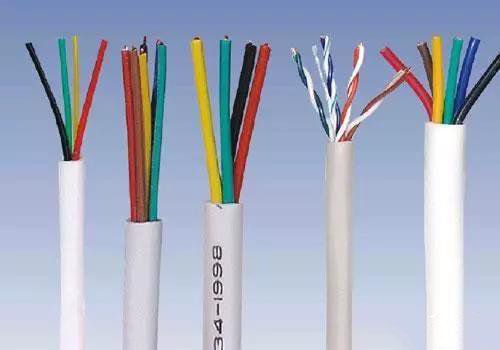

（一）選擇導線

1、根據設計圖紙要求,正確選擇導線規格、型號及數量。

2、穿在管內絕緣導線的額定電壓不低于450Ⅴ。

3、導線的分色:穿入管內的千線可不分色。為了保證安全和施工方便,在線管出日處至配電箱、盤總開關的一段干線回路及各用電支路應按色標要求分色,L1相為黃色,L2相為綠色,L3相為紅色,N(針吐線)為淡藍色,PE(保護線)為綠/黃雙色。

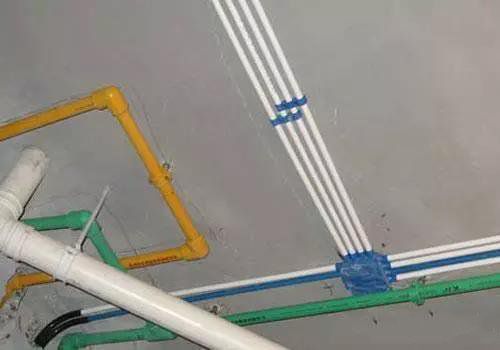

（二）穿帶線

1、帶線用φ1.2～φ2.0mm的鐵絲,頭部彎成不封囗的圓圈,以防止在管內遇到管接頭時被卡住,將帶線穿入管路內,在管路的兩端留有20cm的余量。

2、如在管路較長或轉彎時,可在結構施工敷設管路的同時將帶線一并穿好并留有20cm的余量后,將兩端的帶線盤入盒內或纏繞在管頭上固定好,防止被其他人員隨便拉出。

3、當穿帶線受阻時,采用兩端同時穿帶線的辦法,將兩根帶線的頭部彎成半圓的形狀,使兩根帶線同時攪動,使兩端頭相互鉤絞在一起,然后將帶線拉出。

（三）掃管

將布條的兩端牢固地綁扎在帶線上,兩人來回拉動帶線,將管內的浮銹、灰塵、泥水等雜物清除干凈。

（四）帶護口

按管口大小選擇護口,在管子清掃后,將護口套入管口上。在鋼管(電線管)穿線前,檢查各個管口的護口是否齊全,如有遺漏或破損均應補齊和更換。

（五）放線及斷線

1、放線前應根據圖紙對導線的品種、規格、質量進行核對。

2、放線:對整盤導線放線時,將導線置于放線架或放線車上,放線避免出現死扣和背花。

3、斷線:剪斷導線時,盒內導線的預留長度為15cm,箱內導線的預留長度為箱體周長的l/2,出戶導線的預留長度為1.5m。

（六）導線與帶線的綁扎

1、當導線根數為2～3根時,可將導線前端的絕緣層剝?nèi)?然后將線芯直接與帶線綁回頭壓實綁扎牢固,使綁扎處形成一個平滑的錐體過渡部位。

2、當導線根數較多或?qū)Ь€截面較大時,可將導線前端的絕緣層削去,然后將線芯斜錯排列在帶線上,用綁線纏繞綁扎牢固,使綁扎接頭處形成一個平滑的錐體過渡部位,便于穿線。

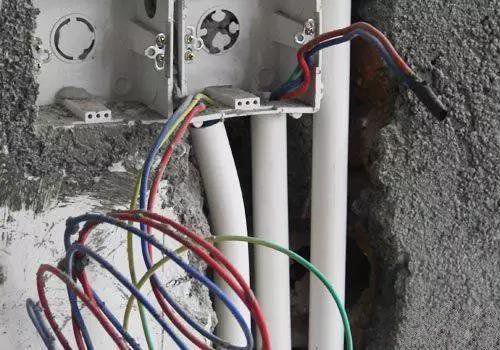

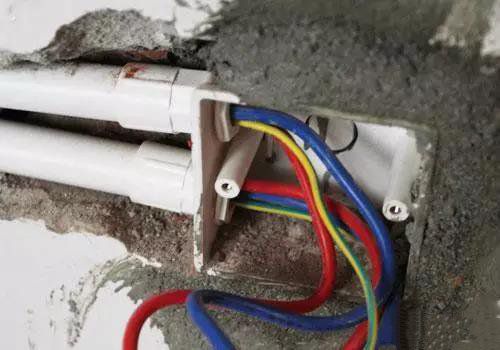

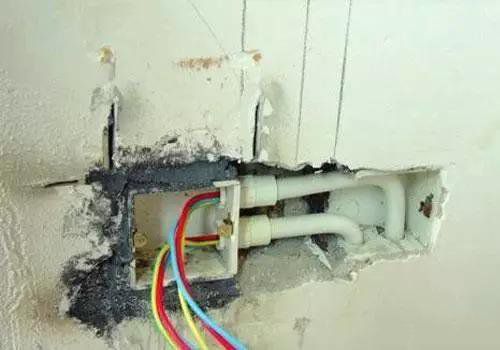

（七）管內穿線

1、當管路較長或轉彎較多時,要在穿線的同時向管內吹入適當?shù)幕邸?/p>

2、兩人穿線時,一拉一送,配合協調。

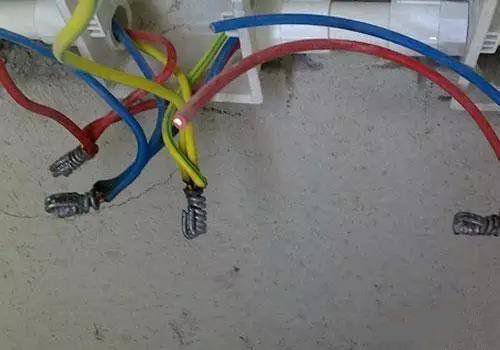

（八）導線連接

導線連接時,必須先削掉絕緣去掉導線表面氧化膜,再進行連接、加錫焊、包纏絕緣

（九）接頭包扎

首先用橡膠(或粘塑料)絕緣帶將其拉長2倍從導線接頭處始端的完好絕緣層開始,纏繞l～2個絕緣帶幅寬度后,再以半幅寬度重疊進行纏繞,在纏繞過程中應盡可能收緊絕緣帶,纏到頭后在絕緣層上纏繞l～2圈后,再進行回纏?；乩p完成后再用黑膠布包扎,包扎時要銜接好,以半幅寬度壓邊進行纏繞,同時在包每過程中收緊黑膠布,導線接頭兩端應用黑膠布封嚴密。

（十）線路檢查絕緣搖測

1、 線路檢查。導線的連接及包扎全部完成后,應進行自檢和互檢,檢查導線接頭及包扎質量是否符合規范要求及質量標準的規定,檢查無誤后進行絕緣搖測。

2、絕緣搖測。線路的絕緣搖測一般選用1 000Ⅴ量程為O～1000MΩ的絕緣電阻表。絕緣電阻表上有三個分別標有“接地(E)”、“線路(L)”和“保護環(C)”的端鈕?？蓪⒈粶y兩端分別接于“E”和“L”兩個端鈕上。搖測方法:線路搖測必須分兩次進行:

（1） 管內導線穿后在電氣器具未安裝前進行各支路導線絕緣搖測。首先按戶進行,將燈頭盒內的導線分開,開關盒內的導線連通,分別搖測照明(插座)支線、干線的絕緣電阻。一人搖測,一人及時讀數,搖動速度應保持在120r/min左右,讀數應采用1min后的讀數為宜,并應做好記錄。

（2） 照明器具全部安裝后在送電前,再按系統、按單元、按戶搖測一次線路的絕緣電阻。首先將線路上的開關、刀閘、儀表、設備等置于斷開位置,一人搖測,一人及時讀數,搖動速度應保持在120r/min左右,讀數應采用1min后的讀數為宜,并做好記錄,竣工歸檔,確認絕緣電阻的搖測無誤后再進行送電試運行。
