一、施工準備（一）預埋件止水節管材和預埋孔密封模版的入場工程驗收規定1.預埋孔選用一般無縫鋼管制做，無縫鋼管表層不需有明顯生銹、凹痕和歪曲等疵病。一般 壁厚薄厚δ≤3.5毫米時，無縫鋼管表層禁止有0.5毫米深的傷疤，壁厚薄厚δ≥3.5毫米時，傷疤深層禁止超出毫米。

（二）預埋件止水節管材入場工程驗收規定1.依據設計圖選購相對規格型號的止水節管材。2.如混凝土樓板設計方案薄厚為偏厚（或是添充層薄厚偏厚必須一次預埋件及時）時，獨立到生產廠家訂制。3.入場時，用千分尺查驗管材厚度和規格型號規格，明確與安裝管路原材料的規格型號相符合后才可工程驗收進庫。

（三）預埋孔密封模版品質規定1.預埋孔模版關鍵用以堵漏預埋孔磨具機蓋，模版能夠選用廢棄覆亞膜板，但不可有孔眼、脫膠、形變比較嚴重等缺點。2.模版薄厚不適合低于10毫米。

二、工程施工生產流程及實際操作關鍵點排水管道孔預埋件（一）工程施工生產流程預埋件止水節管材查驗→預埋件止水節管材封死支管→土建工程模版查驗工作交接→污水管道安裝精準定位畫線→排水管道管道管件固定不動→質量檢測工程驗收（整頓）→現澆混凝土（查驗維護）→污水管道安裝。

依照控制測量的定位點安裝固定不動止水節管材

（二）實際操作關鍵點1.定形止水節選購、查驗工程驗收1）依據設計圖選購相對規格型號的止水節。2）如混凝土樓板設計方案薄厚為偏厚（或是添充層薄厚偏厚必須一次預埋件及時）時，獨立到生產廠家訂制。3）入場時，用千分尺查驗管材厚度和規格型號規格，明確與安裝管路原材料的規格型號相符合后才可工程驗收進庫。

2.預埋件止水節管材頂部支管堵漏經查驗工程驗收達標的止水節，將頂部用膠布密封,膠布密封不可黏貼到管材與砼觸碰位置，查驗達標后儲放到倉庫內預留。

3.土建工程模版查驗工作交接土建工程模版安裝后，安裝專業技術人員和土建工程專業技術人員開展模版一部分的工程驗收，查驗設計標高、規格誤差是不是符合規定，是不是有影響安裝工程施工的遺留，各類指標值檢驗符合規定后才可開展下道工藝過程。

4.污水管道安裝精準定位畫線模版工程驗收達標后，依據模板尺寸，將污水管道的實際精準定位規格用鋼卷尺精確測量精確，用漆料或是畫線筆在模版上繪制管路預埋件的部位，平排的要放線畫點。

5.排水管道管道管件固定不動依據畫好的選擇點線部位，把止水節放置到定位點上，用釘子根據止水節上預埋孔將止水節固定不動到模版上，查驗堅固無松脫后交由下道工藝過程工程施工。

6.質量檢測工程驗收（整頓）待土建工程梁護欄板鋼筋連接進行后，再度自查止水節的部位規格是不是精確，固定不動是不是堅固，出現難題開展整頓，自查達標后報建設單位工程驗收，工程驗收達標后開展下道工藝過程工程施工。

7.現澆混凝土（查驗維護）在土建工程混凝土澆筑梁護欄板砼時，分配專職人員承擔對預埋件止水節文明施工和查驗，發覺形變立即修復，若有密封毀壞，立即清除整潔，避免砼凝結沒法清除。

8.污水管道安裝污水管道安裝時要先插試一遍（管與管材按要求留出一定的空隙）并劃到標識。鋸斷的支管應豎直、無毛邊。用刷子把膠涂均（先刷承插孔，后刷支管），隨后指向插孔遲緩插進標識處（轉動視角不超1/3圈），把劑出的余膠擦洗整潔。

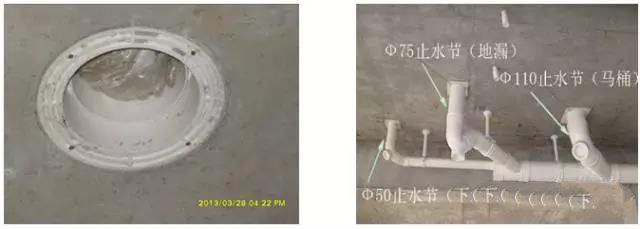

污水管道安裝進行

排水管道孔預埋（一）工程施工生產流程預埋孔模具生產→土建工程模版查驗工作交接→污水管道安裝精準定位畫線→預埋孔磨具安裝→質量檢測工程驗收（整頓）→現澆混凝土（查驗維護）→預埋孔磨具拆卸→污水管道安裝→預埋孔堵漏（二）預埋孔磨具的制做1.預埋孔磨具應用無縫鋼管制做，預埋孔依照設計方案排水管規格的1.4-1.7倍采用。2.用自動切割機提取同三小間現澆樓板薄厚的無縫鋼管，把無縫鋼管外壁抽出來一厘米上下的三角形，制做成上口大下孔小的剛性防水套管預埋件磨具（有利于拆板），隨后把固定不動銅片開洞后電焊焊接到無縫鋼管上，用以固定不動和密封用。3.將焊出口處打磨拋光光潔，內外壁刷涂脫膜劑預留。4.依照預埋孔磨具規格型號，用廢棄覆亞膜板鋸成機蓋模版，并做好固定不動孔便于與磨具固定不動。5.土建工程模版查驗工作交接、污水管道安裝精準定位畫線同預埋件工藝流程。

（三）預埋孔磨具安裝1.將預埋孔磨具放置到畫好的定位點上，用小螺絲釘將磨具的固定不動孔與模版固定不動，查驗?zāi)ゾ吲c模版空隙密不可分后，再將磨具頂端的覆亞膜板后蓋板用螺釘扭緊，保證無砼能灌進磨具內。

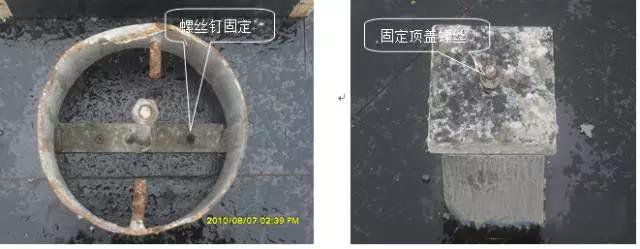

圖3.2.4污水管道預埋孔磨具安裝平面圖

2.質量檢測工程驗收預埋孔磨具安裝進行并在土建工程鋼筋連接后，開展預埋孔磨具的質量檢測，查驗預埋孔的直徑、部位、固定不動堅固度等。

3.預埋孔磨具拆卸在砼抗壓強度做到人上人標準時就可以開展磨具的拆卸，將機蓋的螺釘松掉，將機蓋取走，隨后用鐵錘輕輕地敲打預埋孔磨具里側，緊緊圍繞內外壁敲打一圈后，砼與磨具中間有松脫就可以將磨具取下，取下后將磨具清除整潔并刷涂脫膜劑，將操作流程中出現的垃圾清運整潔，把磨具和零配件儲放到制訂部位以便下一次應用。

4.預埋孔堵漏管道施工前要將預埋孔附近開展鑿毛，待管道施工進行經查驗達標后，將孔附近和底端附近清洗整潔，應用專用型吊模磨具（或薄厚不小于15mm覆亞膜板制做）堵漏孔底端，選用二塊接縫連接，連接后總規格為三倍管經，下邊用管箍頂緊固定不動。模版堵漏后立即澆灌潮濕預埋孔附近接口處砼，并在接縫處砼表層無明水縣后，將接口處表層刷水泥砂漿，水泥砂漿刷完立即灌溉注漿加固砼，砼塌落度宜在150mm上下，砼注漿高寬比在板厚的1/2-2/3處，隔日把孔附近及已混凝土澆筑砼表層刷涂一層堵漏靈，堵漏靈凝結后灌水試驗孔附近是不是漏水，經二十四小時實驗沒有滲漏后，再度將孔上端砼灌溉至現澆樓板上平。

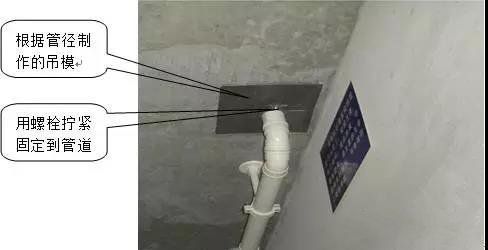

污水管道預埋孔吊模磨具安裝平面圖
